Detail produk:
|
Diameter: | DN15~DN200 | Bahan tabung pengukur: | 316L, 304, 304 dilapisi dengan PTFE |
---|---|---|---|
Rasio jangkauan: | Standard type: 10:1; Tipe standar: 10:1; Special type: 20:1 Tipe khusus: 20: | Suhu sedang: | Standar: -40~+100℃ |
Koneksi: | Flange, Clamp, Thread, Sanity thread | Ketepatan: | 1,5% |
Cahaya Tinggi: | Rotameter Tabung Logam Tipe Basah,Pengukur Aliran Rotameter Gas,Rotameter Tabung Logam Cair |

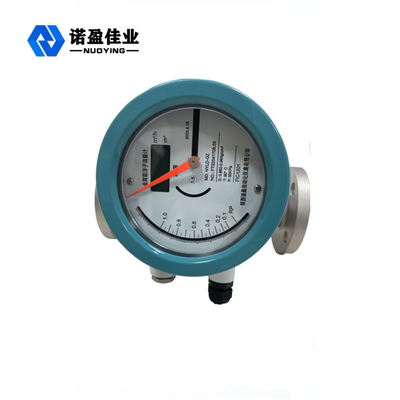

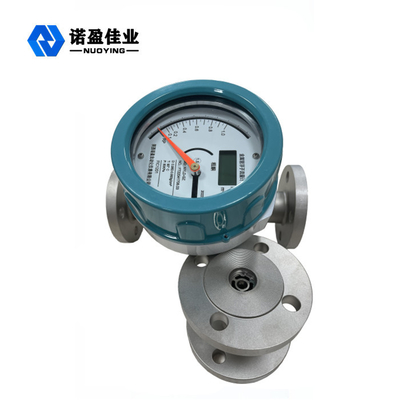

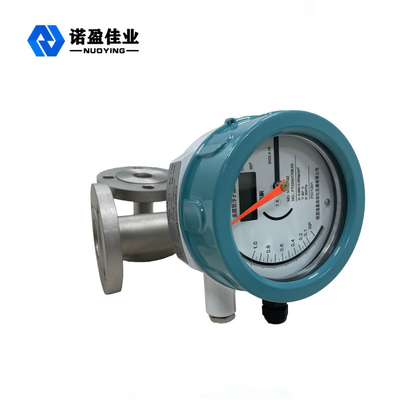

Akurasi Tinggi Variable Area Wet Type Liquid Gas Metal Tube Rotameter Flow Meter
Akurasi Tinggi Variable Area Wet Type Liquid Gas Metal Tube Rotameter Flow Meter Deskripsi:
Rotameter tabung logam adalah pengukur aliran area variabel berdasarkan pengukuran posisi pelampung.Mengadopsi struktur semua logam dan desain konseptual Modular, ini banyak digunakan dalam pengukuran aliran dan kontrol proses di bawah lingkungan yang kompleks dan keras di berbagai industri, dengan volume kecil, kehilangan tekanan kecil, rasio rentang besar (10: 1), dll. aliran, sangat cocok untuk media dengan kecepatan arus rendah dan laju aliran rendah. Karena kinerjanya yang sangat baik, keandalan dan harga yang kompetitif, ini banyak digunakan di bidang minyak, industri kimia, pembuatan baja, industri ringan, air dll. Pengukur aliran pipa logam membutuhkan banyak bahan yang berbeda dan cocok untuk pengukuran flowmeter semua media korosif non-korosif, korosif dan kuat.
Akurasi Tinggi Variable Area Wet Type Liquid Gas Metal Tube Rotameter Flow Meter Fitur:
1. Gandar tunggal, tampilan pintar, keandalan tinggi, perawatan mudah, waktu umur panjang.
2. Kurang persyaratan pada tabung.
3.Rasio aliran:10:1, tipe khusus: 20:1.
4. Cocok untuk pengukuran media dengan pipa kecil dan laju aliran rendah.
5.LCD display, menampilkan aliran sesaat dan seluruh aliran pada waktu yang sama.
6. Transmisi kopling magnetik non-menghubungi.
7. Struktur logam, cocok untuk media korosif yang kuat dan lingkungan dengan suhu tinggi, tekanan tinggi dan kondisi yang mudah terbakar dan meledak.
8. Tersedia dua kabel, baterai dan suplai AC untuk dipilih.
9.Beberapa parameter fungsi kalibrasi, pemulihan data dan back-up, fungsi perlindungan power-fail.
Akurasi Tinggi Variable Area Wet Type Liquid Gas Metal Tube Rotameter Flow Meter Parameter:
Rentang pengukuran | Air: 1 ~ 200000L / H (20 ° C) |
Udara: 0,03~6000m3/jam (20 °C, 0,1013MPa) | |
Proporsi rentang pengukuran | Standar: 10:1;Spesial: 20: 1 |
Kelas akurasi | Standar: 1,5;Khusus: 1.0 |
Kelas tekanan | Standar: DN15~DN50≤4.0MPa;DN80~DN200≤1.6MPa |
Tekanan tinggi: DN15~DN50≤32MPa;DN80~DN200≤16MPa | |
Hilang tekanan | 7kPa~70kPa |
Suhu sedang | Standar: -40 ° C ~ + 100 ° C;PTFE:-50 °C~+100 °C |
Tekanan tinggi: 110 ° C ~ + 450 ° C | |
Viskositas sedang | DN15:η<5mPa.s(F15.1~F15.3), <30mPa.s(F15.4~F15.8) |
DN25:η<250mPa.s;DN50~DN200:η<300mPa.s | |
Suhu lingkungan | Tipe jarak jauh: -40 °C~+85 °C |
Indikator jarum di tempat: -40 °C~+100 °C | |
Jenis koneksi | Standar: flensa standar DIN2501;khusus: menyesuaikan |
Koneksi kabel |
M20 × 1,5 utas wanita (1/2NPT thread wanita untuk Exd ledakan-bukti) |
Sumber Daya listrik
|
Standar: 24VDC dua baris 4~20mA (12VDC~32VDC) |
Jenis peringatan: 24VDC empat baris 4 ~ 20mA (18VDC ~ 18VDC) | |
Tipe AC: 85~265VAC 50HZ | |
Jenis baterai: baterai lithium 3.6V 7.5AH (3 tahun seumur hidup) | |
Memuat fitur resistensi | Dua baris: resistansi pemuatan maks = 50 × (tegangan-12) = 600 24V |
Multi-line: resistensi pemuatan maks 500Ω | |
Keluaran sinyal peringatan | Keluaran sakelar peringatan pipa buluh, peringatan aliran batas atas dan batas bawah (kapasitas kontak 1A 30VDC) |
Output relai listrik (kapasitas kontak 1A 30VDC, 0.25A 250VAC, 0.5A 125VAC) | |
Keluaran pulsa |
Ruang minimum 50ms (memuat maks 100mA 30VDC, resistansi internal 100Ω) |
layar LCD | Lingkup tampilan aliran seketika: 0~50000 |
Cakupan tampilan aliran total: 0~99999999 | |
Tingkat perlindungan | IP65 |
Kelas tahan ledakan | Exia II CT5Ga Exd II BT6Gb |
