| Nama merek: | NUOYINGJIAYE |
| Nomor Model: | NYCSUL-503 |
| Moq: | SATU |
| harga: | 130USD - 9000USD |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | tak terbatas |

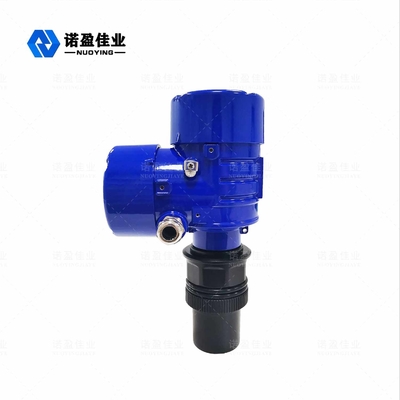

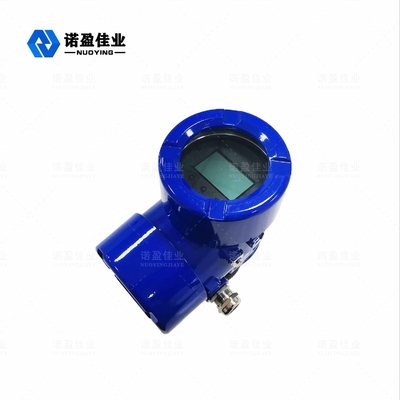

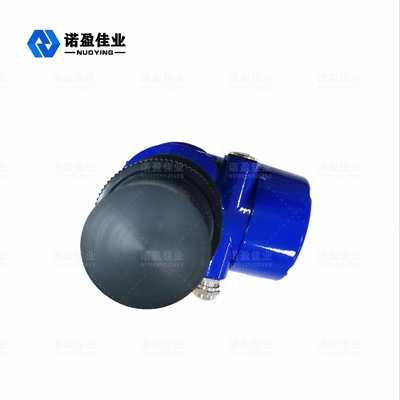

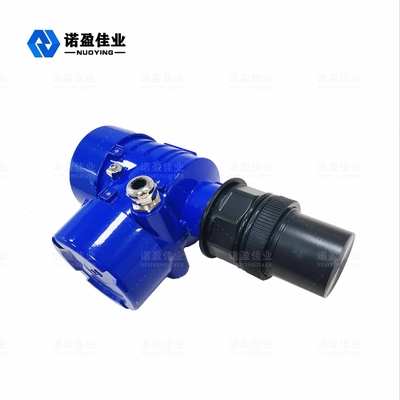

NYCSUL-503 pengukur level ultrasonik adalah pengukur level digital yang dikendalikan oleh mikroprosesor.Dalam pengukuran pulsa ultrasonik dari sensor (transduser), gelombang suara yang dipantulkan oleh permukaan cairan diterima oleh sensor yang sama, melalui kristal piezoelektrik diubah menjadi sinyal listrik, dan waktu antara transmisi dan penerimaan suara. gelombang untuk menghitung jarak dari sensor ke permukaan zat cair yang akan diukur.Karena penggunaan pengukuran non-kontak, media yang diukur hampir tidak terbatas, dapat digunakan secara luas dalam berbagai pengukuran ketinggian bahan cair dan padat.
|
Aplikasi tipikal |
Pengukuran level cairan |
|
Rentang frekuensi |
40KHz, 100KHz |
|
Jenis probe |
Terintegrasi |
|
Bahan Penyelidik |
PP/PVC/PTFE/304 (opsional) |
|
Rentang pengukuran |
0～20m |
|
Akurasi pengukuran |
0.25% (Rentang＜20m) |
|
Mengukur sudut |
10 ° |
|
Sumber Daya listrik |
24VDC,220VAC |
|
Suhu proses |
-20～+80 |
|
Tekanan proses |
Tekanan normal |
|
Koneksi proses |
Pemasangan Benang, Flange, Braket (opsional) |
|
Keluaran sinyal |
4...20mA/HART/RS485... |
|
Mode tampilan |
Level cairan, jarak (ketinggian kosong) |
|
Mengatur keluaran |
Pengaturan batas atas, pengaturan batas bawah |
|
Menampilkan |
LCD |
|
bahan cangkang |
Polipropilen/Aluminium |
|
Kelas perlindungan |
IP67 |
|
Tingkat tahan ledakan |
ExiaⅡCT6 Ga |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Pemancar Tingkat UltrasonikPrinsip Operasi
Pengukur level ultrasonik dipasang di bagian atas wadah.Di bawah kendali unit elektronik, probe mentransmisikan seberkas pulsa ultrasonik ke objek di bawah kendali unit elektronik.Gelombang akustik dipantulkan oleh permukaan benda.Beberapa gema yang dipantulkan diterima oleh probe dan diubah menjadi sinyal listrik.Menurut perbedaan waktu antara pengiriman ulang dan penerimaan kembali gelombang ultrasonik dan kecepatan suara yang diketahui, perubahan tingkat objek ditentukan.Sinyal gelombang mikro diproses oleh perangkat elektronik, dan akhirnya diubah menjadi sinyal listrik yang terkait dengan tingkat objek.
Pemancar Tingkat UltrasonikKarakteristik desain
