Detail produk:
|
Diameter Nominal (mm) dan metode Koneksi: | 4,6,10,15,20,25,32,40 (sambungan tapak) 15,20,25,32,40 (sambungan tapak dan flensa) 50,65,80,100,125 | Kondisi Sekitar: | Suhu:-10~+55℃, Kelembaban Relatif: 5%~90% Tekanan Atmosfer: 86~106Kpa |
---|---|---|---|
Kelas akurasi: | Akurasi reguler ±1%R, ±0,5%R, Akurasi tertinggi ±0,2% R | Jalur Transmisi Sinyal: | STVPV 3×0.3 (tiga kabel), 2×0.3 (dua kabel) |
Tingkat Rentang Pengukuran: | 1:10,1:15,1:20 | bahan instrumen: | 304 stainless steel; 304 baja tahan karat; 316L stainless steel; 316L baja t |
Kelas tahan ledakan: | ExdIIBT6 | Kelas Perlindungan: | IP65 |
Cahaya Tinggi: | Pengukur Aliran Turbin Presisi Tinggi,Sensor Pengukur Aliran Turbin 1000m,meteran gas turbin 1000m |

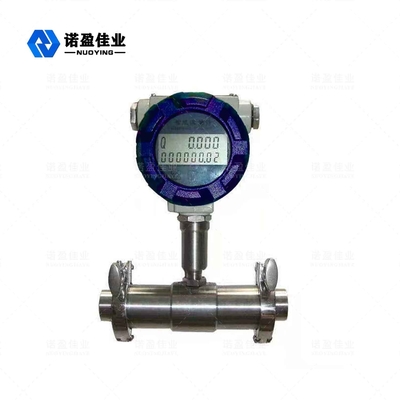

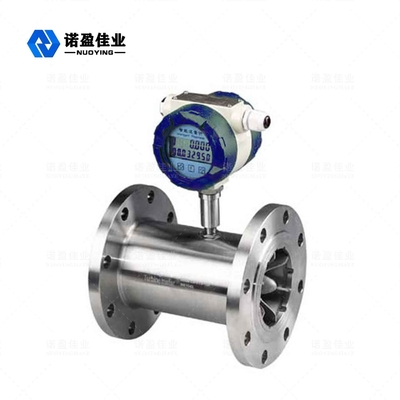

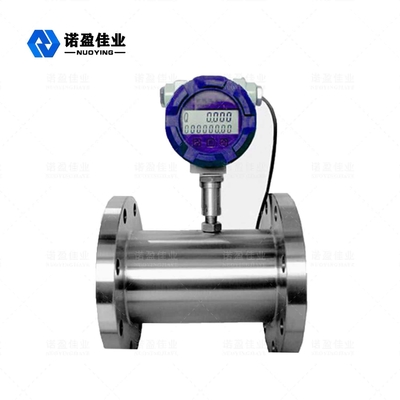

NYLDTurbin pengukur aliran
NYLDturbin flowmeter (Abbr. TUF) adalah jenis utama dari Impeller Flowmeters juga termasuk Anemoscope dan Water meter.TUF terdiri dari Sensor dan Konversi-Show.Sensor bereaksi terhadap kecepatan rata-rata fluida dengan rotor multi-blade sehingga dapat memperkirakan nilai aliran dan nilai aliran akumulatif.Kecepatan (atau lingkaran) rotor dapat diambil melalui mekanisme, induksi elektromagnetik, fotolistrik, sebelum menampilkan dan mentransmisikan catatan dengan alat pembaca.
Dikatakan bahwa Amerika mengumumkan paten TUF pertama pada awal tahun 1886. Paten pada tahun 1914 mencatat bahwa nilai aliran TUF relevan dengan frekuensi.TUF pertama yang dikembangkan pada tahun 1938 diterapkan untuk mengukur aliran bahan bakar di pesawat.Hal ini akhirnya tercapai untuk digunakan dalam industri sampai akhir perang dunia kedua, karena sangat mendesak untuk mesin jet dan bahan bakar jet cair untuk menuntut akurasi tinggi, instrumen pengukuran aliran tanggapan cepat.Saat ini, dapat digunakan secara luas di bidang minyak, kimia, pertahanan, sains, pengukuran, dll.
NYLDseri Turbin Flowmeters menarik teknologi terkemuka yang terintegrasi dengan desain canggih untuk menghasilkan generasi baru flowmeter turbin dengan fitur struktur sederhana, ringan, akurasi tinggi, pengulangan yang baik, reaksi fleksibel, pemasangan/pemeliharaan/aplikasi yang mudah, dll. Ini secara luas diterapkan untuk mengukur cairan yang viskositas kinematiknya di bawah 5*10-6㎡/s dan tidak memiliki pengotor serat, biji-bijian dll., dan tidak ada interaksi korosif dengan baja tahan karat 1Cr18Ni9Ti, 2Cr13, dan A12O3, dan paduan keras dalam segel pipa.Cairan kinematik di atas 5*10-6㎡/s dapat diukur setelah kalibrasi cairan nyata flowmeter.Ini dapat digunakan dalam kontrol nilai, sirene ketika kelebihan, jika koordinasi dengan instrumen tampilan khusus.Jadi itu adalah instrumen yang ideal untuk mengukur nilai aliran dan menghemat energi.
NYLDTurbin pengukur aliran Parameter Dasar / Spesifikasi Teknis
Spesifikasi teknis
Diameter Nominal (mm) dan metode koneksi |
4,6,10,15,20,25,32,40 (koneksi tapak) 15,20,25,32,40 (tapak dan sambungan flensa) 50,65,80,100,125,150,200 (koneksi flensa) |
Kelas Akurasi |
Akurasi reguler ±1%R, ±0,5%R, Akurasi tertinggi ±0,2% R |
Tingkat Rentang Pengukuran | 1:10,1:15,1:20 |
bahan instrumen | 304 baja tahan karat;316L baja tahan karat;dll. |
Suhu Sedang (℃) | 20 120 |
Kondisi Sekitar |
Suhu: -10~+55℃, Kelembaban Relatif: 5%~90% Tekanan Suasana: 86~106Kpa |
Keluaran sinyal |
Sensor: sinyal frekuensi pulsa, tingkat rendah 0.8V tingkat tinggi≥8V. Pemancar: sinyal saat ini 4~20mA DC dua kabel |
Pasokan Daya |
Sensor: +12V DC, +24V DC (opsi) Transduser: +24V DC Pengukur jenis tampilan pemandangan: sel Lithium 3.2V |
Jalur Transmisi Sinyal | STVPV 3×0.3 (tiga kabel), 2×0.3 (dua kabel) |
Jarak Transmisi | 1000m |
Antarmuka Jalur Sinyal | Benang internal M20 × 1,5 |
Kelas tahan ledakan | ExdIIBT6 |
Kelas Perlindungan | IP65 |
Rentang pengukuran dan tekanan kerja untuk cairan
Nominal Diameter (mm) |
Laju Aliran Reguler (m3/jam) |
Memperluas laju aliran (m3/jam) |
Tekanan toleransi reguler (Mpa) |
Tekanan toleransi khusus (Mpa) (sambungan flensa) |
DN4 | 0,04—0,25 | 0,04—0,4 | 6.3 | 12, 16, 25 |
DN6 | 0,1—0,6 | 0,06—0,6 | 6.3 | 12, 16, 25 |
DN10 | 0.2—1.2 | 0,15—1,5 | 6.3 | 12, 16, 25 |
DN15 | 0,6—6 | 0,4—8 | 6.3, 2.5 (flensa) | 4.0, 6.3, 12, 16, 25 |
DN20 | 0,8—8 | 0,45—9 | 6.3, 2.5 (flensa) | 4.0, 6.3, 12, 16, 25 |
DN25 | 1—10 | 0,5—10 | 6.3, 2.5 (flensa) | 4.0, 6.3, 12, 16, 25 |
DN32 | 1,5—15 | 0,8—15 | 6.3, 2.5 (flensa) | 4.0, 6.3, 12, 16, 25 |
DN40 | 2—20 | 1—20 | 6.3, 2.5 (flensa) | 4.0, 6.3, 12, 16, 25 |
DN50 | 4—40 | 2—40 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN65 | 7—70 | 4—70 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN80 | 10—100 | 5—100 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN100 | 20—200 | 10—200 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN125 | 25—250 | 13—250 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
DN150 | 30—300 | 15—300 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
DN200 | 80--800 | 40—800 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
Rentang pengukuran dan tekanan kerja untuk gas
Model |
Diameter (mm) |
Laju aliran (m3/jam) |
Tingkat Aliran Awal (m3/jam) |
Tekanan toleransi (Mpa) (sambungan flensa) |
25A |
25 (1”)
|
0,7—7 | 0.6 | 4.0 Flensa atau Benang |
25B | 1,5—15 | 1.0 | 4.0 Flensa atau Benang | |
25C | 3—30 | 2.0 | 4.0 Flensa atau Benang | |
40A | 40 (1,5") | 4—40 | 2.5 | 4.0 Flensa atau Benang |
40B | 8—80 | 3 | 4.0 Flensa atau Benang | |
50A | 50 (2”) | 10—100 | 3.5 | 4.0 Flensa |
50B | 15—150 | 4 | 4.0 Flensa | |
80 | 80 (3”) | 15—300 | 4 | 1.6 Flensa |
100 | 100 (4”) | 20—400 | 5 | 1.6 Flensa |
150 | 150 (6”) | 50—1000 | 8 | 1.6 Flensa |
200 | 200 (8") | 100—2000 | 20 | 1.6 Flensa |
250 | 250 (10") | 150—3000 | 30 | 1.6 Flensa |
300 | 300 (12") | 200—4000 | 40 | 1.6 Flensa |
NYLDTurbin pengukur aliran Pengoperasian Prinsip
Saat cairan yang diukur mengalir melalui sensor, baling-baling yang digerakkan mulai berputar, yang kecepatannya berbanding lurus dengan aliran rata-rata satu di dalam pipa.Pergantian baling-baling secara berkala mengubah nilai tahanan magnet transduser magnetoelastik.Fluks magnet dalam kumparan uji magnet berubah secara siklis dengannya untuk menghasilkan tegangan induksi periodik, itu adalah sinyal pulsa, yang akan dikirim ke layar untuk ditampilkan setelah diperkuat oleh kaca pembesar.
Persamaan laju aliran Turbin Flowmeter mencakup praktis dan teoritis:
Qv=sial
QM= Qvvρ
Qvmengacu pada laju aliran volume, (satuan: m3/S)
QMmengacu pada laju aliran massa, (satuan /s)
f : mengacu pada frekuensi sinyal keluaran (satuan Hz)
k : mengacu pada faktor Flowmeter, (satuan P/m3).
Kurva terkait faktor flowmeter dan laju aliran ada dalam grafik (Diagram: Kurva karakteristik flowmeter turbin).Seperti yang Anda lihat, kurva faktor dapat dibagi menjadi dua bagian linieritas dan non-linier.Bagian linier menyumbang dua pertiga dari seluruh kurva yang fiturnya terkait dengan struktur, ukuran sensor, dan viskositas fluida.Fitur di bagian non-linier dipengaruhi oleh gaya gesekan dari bantalan, ketahanan viskositas cairan.Ketika laju aliran di bawah batas bawah sensor, faktor instrumen dengan cepat meningkat dengannya.Nilai kehilangan tekanan dan laju aliran mirip dengan hubungan kuadrat.Jika laju aliran melebihi batas atas, perhatikan untuk mencegah kavitasi.Ketika flowmeter turbin memiliki struktur yang mirip, kurvanya memiliki fitur yang serupa tetapi memiliki kesalahan sistem yang berbeda.
Faktor sensor dapat dikerjakan dengan instrumen kalibrasi, yang mungkin tidak mempertimbangkan mekanisme fluida di dalam sensor, dan dapat dikonfirmasi dengan laju aliran yang dimasukkan dan sinyal frekuensi yang dikeluarkan pulsa.Jadi kita bisa melihat sensor sebagai kotak hitam, yang nyaman untuk aplikasi.Tetapi harap dicatat bahwa faktor konversi (atau faktor instrumen) harus memenuhi beberapa kondisi di mana kondisi kalibrasi adalah kondisi referensi.Jika menyimpang dari kondisi ini, maka faktor tersebut akan berubah.Perubahan akan ditentukan dalam hal jenis sensor, kondisi pemasangan pipa, dan parameter fisik fluida.
Menurut teorema momen momentum dapat daftar persamaan gerak impeller.
Jdwdt= M1-M2-M3-M4
Dalam rumus,
J: momen inersia impeler;
dwdt:percepatan rotasi;
M1: Torsi yang digerakkan oleh cairan
M2: Momen tahanan viskos
M3: momen gesekan bantalan
M4: momen magnet.
Ketika impeler berputar menurut kecepatan konstan, Jdwdt=0, dan M1= M2+ M3+ M4.Melalui analisis secara teori dan pembuktian dalam eksperimen, maka dapat ditarik rumusan yaitu:
n=Aqv+B-CQv
Dalam rumus,
n: mengacu pada kecepatan putaran impeler;
Qv: mengacu pada laju aliran volume;
A: faktor-faktor yang berhubungan dengan sifat fisik fluida (termasuk densitas, viskositas, dll.), parameter struktur impeller (sudut sudu, diameter impeller, luas penampang saluran aliran, dll.);
B: faktor-faktor yang berhubungan dengan top vane gap, dan distribusi kecepatan aliran fluida;
C: faktor yang berhubungan dengan momen gesekan.
Para sarjana dalam dan luar negeri telah mengajukan banyak persamaan aliran dalam teori, diterapkan pada berbagai struktur sensor dan kondisi kerja fluida.Hingga saat ini, karakteristik hidrodinamika instrumen turbin masih belum jelas, karena memiliki hubungan yang rumit dengan sifat fisik fluida, dan karakteristik aliran.Misalnya, ketika muncul distribusi kecepatan berputar dan tidak simetris di medan aliran, karakteristik hidrodinamika sangat rumit.
Jadi faktor instrumen tidak dapat disimpulkan dengan rumus teoritis, dapat dikonfirmasikan dengan kalibrasi aliran nyata.Tapi rumus teoritis telah signifikan dalam praktek.Ini dapat digunakan dalam instruksi dalam desain parameter struktur sensor dan perkiraan, dan penilaian aturan perubahan faktor instrumen.
NYLDTurbin pengukur aliran Fitur
NYLDTurbin pengukur aliranKategori
1. Seri NYLD dapat dibagi menjadi dua kategori berdasarkan fungsi:
2.Fungsi ilustrasi:
Sensor/pemancar aliran turbin
Produk semacam ini tidak memiliki fungsi tampilan adegan, hanya menghasilkan sinyal untuk mengirimkan output ke jarak jauh.Sinyal aliran dapat dibagi menjadi sinyal pulsa atau arus (4-20ma).Instrumen ini memiliki harga rendah, rakitan tinggi, ukuran kecil, sehingga dapat diterapkan untuk mencocokkan penampil kedua, PLC, DCS, dan sistem kontrol komputer yang digunakan.
Menurut output sinyal yang berbeda, ini dapat dibagi menjadi tipe NYLD-N dan NYLD-A.
NYLD—N sensor
12--24V DC power supply, tiga output pulsa kabel,
level tinggi≥8V, level rendah≤0.8V, jarak transmisi sinyal≤1000M.
NYLD—Pemancar
Catu daya DC 24V, keluaran sinyal arus dua kabel (4-20mA), jarak transmisi sinyal≤1000M.
Pengukur aliran turbin integrasi cerdas
Ini mengadopsi teknologi mikroprosesor chip tunggal konsumsi daya super rendah yang canggih untuk membuat flowmeter cerdas baru dengan sensor aliran turbin dan integrasi displayer perhitungan akumulatif.Ini memiliki banyak keuntungan yang jelas yaitu tampilan LCD dua baris di tempat kejadian, struktur kompak, pembacaan langsung dan jelas, keandalan tinggi, anti-interferensi dari daya luar, serangan anti-petir, dan biaya rendah, dll.
Ini memiliki tiga poin faktor instrumen yang diperbaiki, kompensasi cerdas non-linear, dan revisi di tempat kejadian.
Layar LCD jernih tinggi secara bersamaan menunjukkan laju aliran instan (empat angka valid) dan laju aliran akumulatif (delapan angka valid, dan laju aliran akumulatif (delapan angka valid dengan reset). Semua data valid dapat disimpan selama sepuluh tahun. Turbin jenis ini flowmeters semuanya adalah produk tahan ledakan, dan kelas tahan ledakan adalah ExdIIB6.
Pengukur aliran turbin jenis ini dapat dibagi menjadi tipe NYLD—B dan NYLD—C dalam hal daya suplai dan metode transmisi sinyal jarak jauh.
NYLD—Tipe B: catu daya 3.2V10AH (baterai Lithium) dapat terus berjalan lebih dari empat tahun, tetapi tidak ada output sinyal.
NYLD—Tipe C: catu daya 24V DC di luar, keluaran sinyal arus dua kabel normal (4-20 m A), dan dapat menambahkan komunikasi RS485 atau HART sesuai dengan permintaan pemandangan yang berbeda.
NYLDTurbin pengukur aliranPilihan Jenis
Model | Penjelasan | ||||||||||||
NYLD- / / / / / / | |||||||||||||
DN (mm)
|
4 |
|
|
|
|
|
|
4mm, rentang aliran normal0,04-0,25m3/ jam, rentang aliran lebar0,04-0,4m3/H | |||||
6 | 6mm, rentang aliran normal0.1-0.6m3/ jam, rentang aliran lebar0,06-0,6m3/H | ||||||||||||
10 | 10mm, rentang aliran normal0.2-1.2m3/ jam, rentang aliran lebar0,15-1.5m3/H | ||||||||||||
15 | 15mm rentang aliran normal0.6-6m3/ jam, rentang aliran lebar0,4-8m3/H | ||||||||||||
20 | Kisaran aliran normal 20mm0.8-8m3/ jam, rentang aliran lebar0,4-8m3/H | ||||||||||||
25 | 25mm rentang aliran normal1-10m3/ jam, rentang aliran lebar0,5-10m3/H | ||||||||||||
32 | Kisaran aliran normal 32mm1,5-15m3/ jam, rentang aliran lebar0,8-15m3/H | ||||||||||||
40 | Rentang aliran normal 40mm2-20m3/ jam, rentang aliran lebar1-20m3/H | ||||||||||||
50 | Kisaran aliran normal 50mm4-40m3/ jam, rentang aliran lebar2-40m3/H | ||||||||||||
65 | Rentang aliran normal 65mm7-70m3/ jam, rentang aliran lebar4-70m3/H | ||||||||||||
80 | Kisaran aliran normal 80mm10-100m3/ jam, rentang aliran lebar5-100m3/H | ||||||||||||
100 | 100mm rentang aliran normal20-200m3/ jam, rentang aliran lebar10-200m3/H | ||||||||||||
125 | Kisaran aliran normal 125mm25-250m3/ jam, rentang aliran lebar13-250m3/H | ||||||||||||
150 | Kisaran aliran normal 150mm30-300m3/ jam, rentang aliran lebar15-300m3/H | ||||||||||||
200 | Kisaran aliran normal 200mm80-800m3/ jam, rentang aliran lebar40-800m3/H | ||||||||||||
Jenis
|
n | Tipe dasar, +12Vsupply power, output pulsa, level tinggiakul8V, level rendah≤0.8V | |||||||||||
SEBUAH | 4-20mA keluaran arus dua kabel, tipe transmisi jarak jauh. | ||||||||||||
B | Daya suplai baterai, jenis tampilan pemandangan. | ||||||||||||
C | tampilan pemandangan/4—20m Output arus dua kabel | ||||||||||||
C1 | Tampilan pemandangan/protokol komunikasi RS485 | ||||||||||||
C2 | Tampilan pemandangan / protokol komunikasi HART | ||||||||||||
kelas akurasi | 05 | Kelas akurasi 0,5 | |||||||||||
10 | Kelas akurasi 1.0 | ||||||||||||
Jarak pengukuran tanda |
W | Turbin rentang aliran lebar | |||||||||||
S | Turbin rentang pengukuran standar | ||||||||||||
bahan | S | 304 Baja tahan karat | |||||||||||
L | 316 (L) Baja tahan karat | ||||||||||||
tahan ledakan | n | Tidak ada tanda, tidak tahan ledakan | |||||||||||
E | Tahan ledakan (ExdIIBT6) | ||||||||||||
Kelas tekanan | n | Normal (mengacu pada gambar sebelumnya) | |||||||||||
H(x) | Tekanan tinggi (referensi ke gambar sebelumnya) |
Catatan: DN15—DN40 membutuhkan sambungan ulir secara teratur, tetapi dapat dibuat menjadi sambungan flensa dengan menambahkan "FL" ke diameter nominal di ujungnya.
NYLDTurbin pengukur aliranUkuran Instalasi:
Diameter nominal (mm) | L(mm) | G | D(mm) | d (mm) | nomor lubang |
4 | 295 | G1/2 | |||
6 | 330 | G1/2 | |||
10 | 450 | G1/2 | |||
15 | 75 | G1 | 65 | 14 | 4 |
20 | 80 | G1 | 75 | 14 | 4 |
25 | 100 | G5/4 | 85 | 14 | 4 |
32 | 140 | G2 | 100 | 14 | 4 |
40 | 140 | G2 | 110 | 18 | 4 |
50 | 150 | 125 | 18 | 4 | |
65 | 170 | 145 | 18 | 4 | |
80 | 200 | 160 | 18 | 8 | |
100 | 220 | 180 | 18 | 8 | |
125 | 250 | 210 | 25 | 8 | |
150 | 300 | 250 | 25 | 8 | |
200 | 360 | 295 | 25 | 12 |
NYLDTurbin pengukur aliranPerhatian dalam Instalasi
(1) Situs instalasi:
Sensor harus dipasang di tempat yang nyaman untuk dirawat, tidak ada getaran pipa, tidak ada interferensi elektromagnetik yang kuat, dan pengaruh radiasi panas.Sistem pemasangan pipa khas flowmeter turbin adalah sebagai berikut.Setiap bagian konfigurasi dapat dipilih berdasarkan objek yang diukur, yang tidak perlu semuanya.Ini sensitif untuk flowmeter turbin terhadap penyimpangan kecepatan dan aliran berputar, jadi sensor yang masuk harus aliran pipa cukup berkembang dan cocok dengan pipa lurus atau penyearah yang diperlukan.Jika komponen hambatan aliran sisi hulu adalah variabel, panjang pipa di hulu umumnya tidak kurang dari 20D dan panjang pipa di hilir tidak kurang dari 5D.Jika ruang instalasi tidak memenuhi tuntutan ini, penyearah aliran dapat dipasang di antara komponen tahanan aliran dan sensor.Sensor harus dipasang di luar di mana menghindari sinar matahari langsung dan hujan.
Jenis komponen hulu | Tikungan sudut 90 ° tunggal | Gandakan sudut 90 ° pada tingkat yang sama | Tikungan sudut 90 ° ganda pada tingkat yang berbeda | Pipa pereduksi konsentris | Buka seluruh katup | Buka setengah katup | Panjang sisi hilir |
L/DN | 20 | 25 | 40 | 15 | 20 | 50 | 5 |
(2) Tuntutan pemasangan pada sambungan dengan pipa:
Sensor yang dipasang secara horizontal menuntut kemiringan pipa tidak boleh terlihat (umumnya dalam 5 °), dan yang dipasang secara vertikal harus sama dengan itu. Lokasi yang diperlukan untuk berjalan terus menerus harus memasang pipa by-pass dan katup pemutus yang andal .Harus dipastikan bahwa pipa by-pass tidak memiliki kebocoran saat mengukur.
Letak sensor pada pipa baru diganti menjadi pipa pendek terlebih dahulu.Setelah pipa bagian dalam dibersihkan, pipa pendek dapat diubah kembali menjadi sensor secara formal.Untuk langkah ini selalu diabaikan, sensor mungkin sering rusak saat membersihkan pipa.
Jika cairan yang diukur mengandung pengotor, filter harus dipasang sebelum sensor sisi hulu.Untuk cairan mengalir terus menerus harus memasang dua set filter yang membersihkan kotoran secara bergantian, atau pilih filer tipe kliring otomatis.Jika udara bercampur dalam cairan, eliminator harus dipasang di sisi hulu.Mulut filter atau eliminator harus diarahkan ke tempat yang aman.
Jika lokasi sensor berada di titik bawah pipa, katup pembuangan harus diperbaiki setelah sensor melepaskan pengotor secara teratur untuk mencegah endapan tempat tinggal.Jika cairan yang diukur mudah untuk diangin-anginkan, tekanan keluar sensor harus lebih dari Pmin untuk mencegah dari kantong udara yang dapat merusak akurasi dan waktu hidup.
Pmin=2⊿P+1,25Pv Pa
Pmin: Tekanan terendah, Pa;
P: kehilangan tekanan saat laju aliran sensor adalah Pa terbesar;
Pv : tekanan uap jenuh pada saat temperatur penggunaan mencapai titik tertinggi Pa.
Katup kontrol aliran harus dipasang di hilir sensor, dan katup pemutus di sisi hulu semuanya harus dibuka, yang
katup mungkin tidak menghasilkan getaran dan kebocoran ke arah luar.Untuk rentang aliran yang mungkin membuat aliran terbalik harus mencegah
aliran terbalik cairan dengan memperbaiki katup.Baik sensor dan pipa harus konsentris.Mesin cuci tertutup
NYLDTurbin pengukur aliranCara Koneksi
Sensor/pemancar aliran turbin:(model NYLD-N, model NYLD-A )
1. Tipe dasar:
Cara koneksi pengukur aliran Turbin tipe NYLD-N
Cara koneksi pemancar turbin tipe NYLD-A
2. Jenis anti-ledakan:
Cara koneksi sensor flow meter turbin tipe NYLD-N:
Cara koneksi pemancar aliran turbin tipe NYLD-A:
Pengukur aliran turbin integrasi cerdas (model NYLD-C)
NYLDTurbin pengukur aliranAplikasi
Pengukur aliran turbin tipe dasar NYLD-N:
Sensor ini telah dikalibrasi dan disesuaikan sebelum dijual, jadi tidak perlu diperiksa.
Sensor digabungkan dengan penampil: pertama-tama, memeriksa fitur keluaran (rentang frekuensi denyut nadi, level, lebar, dll.) yang harus sesuai dengan fitur entri penampil.Parameter penampil harus diatur dalam hal faktor sensor.Daya sensor , kawat, dan resistansi harus cocok satu sama lain juga. Selain itu, penguat preposisi sensor harus dipertimbangkan untuk mencegah interferensi elektromagnetik, misalnya, untuk mengambil tindakan tahan hujan.
Pemancar aliran turbin NYLD-A:
Pemancar ini harus mengatur laju aliran keluaran titik nol dan nilai kisaran penuh dengan baik sesuai dengan permintaan pelanggan saat membeli.
Ketika flowmeter bekerja dan titik nol keluaran laju aliran harus disesuaikan di lokasi, metode operasinya adalah sebagai berikut:
Tutup katup pipa flowmeter, pastikan tidak ada laju aliran dalam pipa;pasang daya, pengukur arus yang terhubung seri dapat memantau arus keluaran flowmeter;sedikit sesuaikan potensiometer W502 pada papan sirkuit untuk menghasilkan arus keluaran kembali ke 4m A.
Catatan: nilai rentang penuh flowmeter tidak dapat disesuaikan di lokasi setelah berfungsi;Jika perlu, silakan kembalikan ke pabrik untuk menyelesaikannya di instalasi standar sesuai kebutuhan Anda.
NYLDTurbin pengukur aliranPerhatian dalam Menggunakan
(1) Perintah sakelar dijalankan
Sensor yang tidak memiliki pipa cabang harus sedikit membuka katup setengah hulu, lalu katup hilir.Saat berjalan sebentar melalui laju kecil (sekitar sepuluh menit), buka seluruh katup hulu dan katup hilir ke laju aliran normal.
Sensor dengan cabang pertama-tama harus membuka katup pipa cabang, katup setengah hulu, katup hilir, menutup katup cabang ke debit kecil, dan berjalan untuk sementara waktu.Kemudian buka seluruh katup hulu, tutup seluruh katup cabang (pastikan tidak ada kebocoran), akhirnya sesuaikan katup hilir dengan debit yang dibutuhkan.
(2) Cairan suhu rendah dan tinggi mulai
Ketika fluida suhu rendah mengalir melalui pipa, pertama-tama air harus dikeluarkan, kemudian mengalir selama lima belas menit dengan aliran minimum, dan secara bertahap naik ke aliran normal.Saat berhenti mengalir, juga harus diturunkan secara bertahap hingga mendekati suhu pipa dan suhu sekitar.
Aliran fluida suhu tinggi mirip dengan yang rendah ini.
(3) Catatan lainnya:
1) Membuka dan menutup katup harus lambat.Jika mengadopsi sakelar kontrol otomatis, yang terbaik adalah menggunakan cara "dua buka, dua tutup" untuk mencegah cairan terhadap roda baling-baling merusaknya.
2) Periksa tekanan hilir sensor untuk mengadopsi langkah-langkah untuk mencegah kavitasi.
3) Untuk faktor sensor yang mungkin tampak berubah harus dikalibrasi secara teratur dari saluran pipa.Jika aliran tidak dalam kisaran yang diizinkan, sensor harus diubah.
4) Membersihkan pipa perlu mengkonfirmasi standar arah aliran, nilai, tekanan, dan suhu yang digunakan, dll., Jika tidak, akurasi dapat jatuh, bahkan kerusakan.
5) Perkuat pemeriksaan sensor untuk memastikan kerja normal yang lama.Karena menemukan yang tidak normal, tindakan harus diambil.Misalnya, mendengar suara tidak normal seperti memantau putaran roda baling-baling.
NYLDTurbin pengukur aliranMasalah dan Solusi
masalah | Kemungkinan alasan | larutan |
Tidak menunjukkan atau tidak ada penambahan total ketika cairan biasanya mengalir. |
Memeriksa: 1) sirkuit terbuka.kontak longgar (kawat power wirefusecoilPCB) 2) roda baling-baling tidak memiliki rotasi |
1) temukan titik masalah dengan meteran listrik atau ganti papan sirkuit ini dengan yang cadangan. 2) bersihkan atau ganti roda baling-baling, dan pastikan tidak ada gesekan dengan bagian tetangganya. |
Aliran menunjukkan secara bertahap jatuh. |
1) filter memblokir 2) katup dalam pipa longgar ke inti 3) roda baling-baling memiliki kotoran |
1) bersihkan filternya 2) perbaiki atau ganti katup 3) bersihkan sensornya, lalu perlu dikalibrasi lagi |
Layarnya masih mengalir saat cairan tidak mengalir |
1) kabel tidak memiliki kabel ground yang baik dengan gangguan luar; 2) pipa dengan getaran untuk menghasilkan sinyal kesalahan 3) katup pemutus memiliki kebocoran dengan aliran bocor 4) sirkuit internal atau komponen penampil rusak untuk menghasilkan gangguan; |
1) memperbaiki atau mengganti kabel arde yang baik; 2) memperkuat saluran pipa, atau memasang blacket untuk mencegah getaran; 3) memelihara atau mengganti katup 4) secara bertahap memeriksa dan membersihkan sumber gangguan. |
Nilai tampilan memiliki perbedaan yang jelas dengan estimasi pengalaman satu |
1) Terowongan internal sensor salah; 2) interior Sensor muncul kavitasi; 3) Aliran di dalam pipa menyebabkan masalah 4) Interior penampil salah 5) Efek bahan magnet permanen semakin lemah 6) Aliran sebenarnya tidak dalam kisaran normalnya |
1)-4) perlu dicari penyebabnya terlebih dahulu agar menggunakan metode yang benar; 5) ganti bahan magnet 6) pilih sensor yang tepat |
NYLDTurbin pengukur aliranTransportasi dan Penyimpanan
Sensor harus dimasukkan ke dalam kotak kayu solid (diameter kecil dapat dimasukkan ke dalam karton) dan tidak dapat bebas bergoyang di dalam kotak.Saat membawa, harus hati-hati untuk meletakkan, dan menolak untuk memuat atau membongkar dengan kasar.
Lokasi reservasi harus dikonfirmasi dengan ketentuan sebagai berikut:
1. menghindari hujan dan kelembaban;
2.hindari getaran dan pemogokan mekanis;
3. kisaran suhu: -20℃--+55;
4. kelembaban relatif: tidak lebih dari 80%;
5. lingkungan sekitar tidak termasuk gas korosif.
Perhatian dalam membongkar
Saat membuka kotak, file dan aksesori harus lengkap.File di dalam kotak termasuk manual pengguna, sepotong sertifikat pengujian, dan sepotong daftar pengepakan.Sensor harus diamati apakah terjadi kerusakan selama transportasi sehingga dapat ditangani dengan baik.Pengguna harus melindungi sertifikat dari kehilangan jika tidak, faktor instrumen tidak dapat diatur.
Pengetahuan yang diperlukan tentang pesanan
Pengguna harus memperhatikan bahwa ketika memesan flowmeter turbin, spesifikasi model yang tepat harus dipilih sesuai dengan diameter nominal fluida, tekanan operasi, suhu operasi, rentang aliran, kategori fluida dan kondisi sekitarnya.Sensor tipe anti-ledakan harus dipilih ketika memiliki permintaan anti-ledakan dan memperhatikan secara ketat kelas-kelas anti-ledakan.
Ketika instrumen tampilan dicocokkan oleh perusahaan kami, silakan lihat instruksi terkait untuk memilih model Anda yang tepat atau gunakan desain insinyur teknologi kami untuk pilihan Anda dalam hal penawaran informasi Anda.Kabel yang digunakan dalam pengiriman sinyal yang diinginkan harus memberikan panjang dan spesifikasi.
Integrasi cerdas flowmeter turbin (NYLD-B/C NYLD-B/C)
Fitur | Nama terminal | Koneksi |
Dua kawat 4-20MA | V+ | Anoda 4-20MA dua kawat |
V- | Elektroda negatif 4-20MA dua kawat | |
Keluaran pulsa | V+ | 12/24V Daya Positif |
V- | 12/24V Daya negatif | |
Keluaran pulsa | Keluaran pulsa | |
485 Keluaran | SEBUAH | 485 Akhir |
B | 485 B Berakhir | |
Keluaran 1-5V | V+ | Daya 24V Positif |
V- | Daya 24V negatif | |
SEBUAH | Keluaran 1-5V + | |
B | Keluaran 1-5V - | |
Terminal bertenaga baterai | T+ | Baterai 3.6V Positif |
T- | Baterai 3.6V negatif |
Kondisi kerja Tekan ">", Masuk ke antarmuka input kata sandi, Tekan "<" bond, Kira-kira 1,2 detik Mulai mengetik kata sandi.
Tetapkan kata sandi untuk 2010 (Operasi Insinyur) Gambar 2
Deskripsi Kunci:
Tekan Tombol “<”(Tekan Tombol “<” Sekitar 1,2 detik Mewakili konfirmasi)
Tekan Tombol “+” (Tekan Tombol “<” Kira-kira 1.2 detik Artinya keluar)
Tekan Tombol "+" Dalam siklus status input untuk mengubah nilai pada kursor
Tekan Tombol “<” Pindahkan input posisi kursor saat ini
Tekan status input “<”, Kode Sandi Hak untuk masuk ke menu , Yang Salah Kembali ke input status awal
Petunjuk Pengoperasian panel instrumen
Nomor submenu | Tampilan Menu | Berarti | Pilih item atau Rentang nilai |
1 | Pemilihan unit aliran | Pemilihan unit aliran (Default 0) |
0:m³/j 1:m³/j 2:L/j 3:L/m 4:+/jam 5:+/jam 6:kg/jam 7:kg/m |
2 | Pemilihan Algoritma | Pemilihan Algoritma (Default 0) | 00: Aliran volume konvensional, 01: Aliran massa konvensional, 02: Aliran volume gas konvensional, 03: Aliran massa gas konvensional |
3 | Koefisien Aliran | Koefisien Aliran (Default 3600) | Atur faktor meteran, UnitP/m³ |
4 | Aliran Output Skala Penuh | Aliran Output Skala Penuh (Default 1000) | Ketika instrumen mengeluarkan sinyal Analog 4-20MA Nilai harus disetel, Tidak ke 0 Unit dan unit aliran yang konsisten |
5 | Pengaturan kepadatan | Pengaturan kepadatan (Default 1.0) | Ketika algoritma untuk memilih aliran massa(01. 03),Ini harus diatur,Unit:KG/m³ |
6 | Pengaturan suhu | Pengaturan suhu (Default 0.0) | Atur nilai suhu, Pilih 02. 03 Algorithm,Ini harus disetel ,Unit:℃ |
7 | Pengaturan tekanan mutlak | Mengatur tekanan absolut gas | --- |
8 | Lalu lintas yang lebih rendah | Atur penghapusan persentase input pulsa | Ketika nilai% dari penghapusan lalu lintas skala penuh 0-100, Gunakan Mode Saat Ini dan Rentang jenis Pulsa harus diatur dengan benar |
9 | 485 Alamat | Atur komunikasi serial RS485 | Cakupan: 0-255 |
10 | Waktu redaman | Mengatur waktu redaman output tampilan (Default 4S) | Atur keluaran saat ini dan tampilkan waktu redaman, Untuk menghindari arus keluaran dengan fluktuasi aliran dan menampilkan kisaran: 2-32 |
11 | Hapus aliran total | Hapus aliran total | Hapus total aliran Pilih "YA", Tekan "E" |
Kontak Person: Gao
Tel: 18792851016
