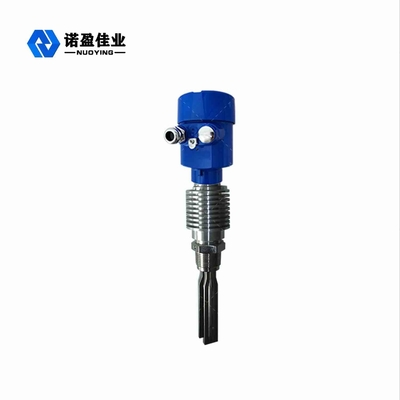

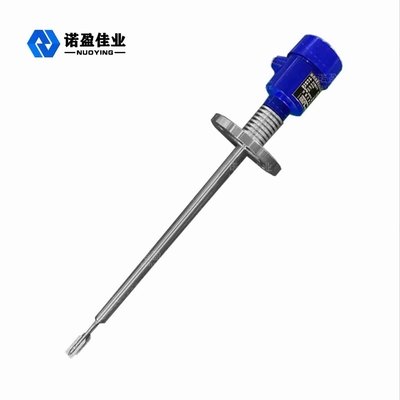

IP67 Tuning Fork Level Transmitter SPDT Pengukuran Suhu Tinggi

Sakelar Level Garpu Tala

Sakelar level garpu tala NYYCUK adalah jenis sakelar level baru.Sangat cocok untuk hampir semua media cair, tetapi juga untuk pengukuran serbuk atau butiran padat yang mengalir bebas.Karena sakelar level garpu tala pada dasarnya tidak memiliki bagian yang bergerak, keausan mekanisnya relatif rendah, sehingga tidak memerlukan perawatan dan penyesuaian, dan sederhana serta nyaman digunakan.

Selain itu, sakelar level mengadopsi teknologi baru asing dan chip impor asli, yang memiliki keunggulan masa pakai yang lama, kinerja yang stabil, keamanan dan keandalan, dan kemampuan beradaptasi yang kuat (parameter listrik yang berbeda dan kepadatan media yang diukur tidak akan mempengaruhi pengukuran) , Tidak ada penyesuaian (tidak ada penyesuaian di tempat yang diperlukan tidak peduli media apa yang diukur) dan bebas perawatan, ini banyak digunakan dalam kontrol proses tingkat material dalam metalurgi, bahan bangunan, industri kimia, industri ringan, biji-bijian dan industri lainnya .

Cairan Saklar Level Garpu TalaParameter Teknis

Sakelar Level Garpu TalaInstalasiRperalatan

• Instrumen umumnya dipasang secara vertikal dengan ujung garpu ke bawah, horizontal atau miring ke bawah dengan ujung garpu (bila bahan memiliki daya rekat yang kuat, disarankan untuk memasangnya secara vertikal dengan ujung garpu ke bawah).
• Alat tidak boleh dipasang ke atas, yaitu cara pemasangan dengan ujung garpu ke atas.
• Pemasangan vertikal atau miring direkomendasikan ketika material tercampur dengan gumpalan atau partikel keras.
• Disarankan untuk menguji sensitivitas kalibrasi dengan sampel kecil media sebelum pemasangan pada peralatan.Misalnya: rendam meteran di dalam jendela yang diisi sedang untuk memeriksa keandalan sakelar.
• Instalasi sebenarnya umumnya dibagi menjadi instalasi atas (pemantauan media tingkat tinggi), instalasi dinding samping (pemantauan media tingkat tinggi atau rendah), dan instalasi pipa (pemantauan aliran udara dari pompa material).

Sakelar Level Garpu TalaSambungan Listrik

Pengkabelan sakelar level garpu tala NYYCUK ditunjukkan pada gambar.No. 1 dan No. 2 dari terminal instrumen adalah catu daya AC220V AC, No. 3 adalah bumi, No. 4 dan No. 5 adalah catu daya DC24V DC), No. 6, No. 7, No. 8, No. 9, No. 10, No. 11 adalah terminal keluaran relai.

Ketika seleksi batas seleksi dalam keadaan L:

Kontak 6, 7, 9, dan 10 dari relai biasanya tertutup, dan kontak 7, 8, 10, dan 11 biasanya terbuka.Lampu merah menyala, menunjukkan bahwa garpu tala dalam keadaan bergetar.Ketika bahan menyentuh steker, steker berhenti bergetar, dan lampu hijau menyala, relai Berbalik, kontak yang biasanya terbuka 7, 8, 10, 11 ditutup, dan kontak yang biasanya tertutup 6, 7, 9, 10 terputus , menunjukkan bahwa garpu tala dalam keadaan getar berhenti.
