Detail produk:
|
| Batas aliran: | 0~20~1600 m3/jam | Tekanan nominal: | 1.0MPa, 1.6MPa |
|---|---|---|---|
| Ketepatan: | ±1,0%R，±1,5%R | Bahan: | Aluminium allo, Aluminium |
| Diameter Nominal: | DN20~DN200 | Terukur suhu sedang: | -20℃~60 |
| Kelas tahan ledakan: | ExdIIBT6 | Kelas Perlindungan: | IP65 |
| Cahaya Tinggi: | Pengukur Aliran Turbin Akar 1Mpa,Pengukur Aliran Akar Aluminium,pemancar aliran turbin 1Mpa |
||

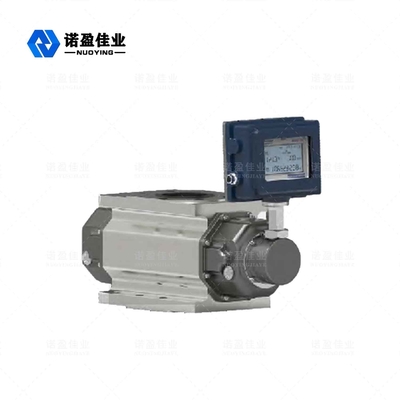

Pengukur Aliran Akar Gas NYLD-LGQ
NYLD-LGQflowmeter akar gas telah digunakan sebagai meteran volumetrik selama lebih dari 100 tahun.Dengan fitur-fitur seperti presisi tinggi, jangkauan luas, volume kecil, ringan, pemasangan dan perawatan yang mudah, masa pakai yang andal dan tahan lama, ini banyak digunakan dalam pengukur aliran gas alam, gas batubara, udara dan gas lainnya. Ini adalah flowmeter yang ideal perangkat untuk gas perkotaan, kimia ladang minyak, penelitian ilmiah dan departemen lain di dalam dan luar negeri.
Pengukur Aliran Akar Gas NYLD-LGQ Teknis Parameter
| Spesifikasi model |
Nominal diameterDN mm) |
Batas aliran (m3/jam) |
Aliran awal m3/jam |
Tekanan rugi di Qmax |
Tekanan nominal MPa |
% akurasi |
Jarak |
Bahan |
| NYLD-LGQ-20A | 25 | 20 | 0,05 | 100 |
1.0 1.6 |
1.0 1.5 |
20:1 | Paduan aluminium |
| NYLD-LGQ-40A | 40 | 30 | 0,07 | 100 | 30:1 | |||
| NYLD-LGQ-40B | 40 | 40 | 0,07 | 140 | 40:1 | |||
| NYLD-LGQ-50A | 50 | 60 | 0.1 | 100 | 65: 1 | |||
| NYLD-LGQ-50B | 50 | 80 | 0.1 | 140 | 70:1 | |||
| NYLD-LGQ-80A | 80 | 100 | 0.1 | 110 | 70:1 | |||
| NYLD-LGQ-80B | 80 | 150 | 0.12 | 150 | 120:1 | |||
| NYLD-LGQ-80C | 80 | 200 | 0.15 | 180 | 70:1 | |||
| NYLD-LGQ-100A | 100 | 250 | 0.11 | 180 | 80: 1 | |||
| NYLD-LGQ-100B | 100 | 300 | 0.11 | 130 | 110: 1 | |||
| NYLD-LGQ-100C | 100 | 450 | 0.1 | 200 | 110: 1 | |||
| NYLD-LGQ-150A | 150 | 650 | 0,65 | 350 | 80: 1 | Aluminium | ||
| NYLD-LGQ-150B | 150 | 1000 | 0,76 | 450 | 90: 1 | |||
| NYLD-LGQ-200A | 200 | 1600 | 1.15 | 500 | 53: 1 |
Pengukur Aliran Akar Gas NYLD-LGQ Pengoperasian Prinsip
(1).Flowmeter terdiri dari 5 bagian (lihat Gambar 1)
(2).Prinsip kerja flowmeter akar gas cerdas (lihat Gambar 2)
Pengukur aliran akar gas cerdas terdiri dari rumahan, rotor konjugasi, dan penghitung aliran cerdas.Di bawah aksi perbedaan tekanan antara inlet dan outlet dari gas yang bersirkulasi (P inlet>P>outlet), pasangan konjugat mempertahankan posisi relatif yang benar dari rotor melalui gigi penyetelan mesin presisi. Kesenjangan kerja optimal antara rotor, rotor dan rumahan, dan rotor dan pelat dinding mencapai segel non-kontak terus menerus.
Untuk setiap putaran rotor, ini menghasilkan empat kali volume efektif ruang pengukuran, dan jumlah putaran rotor ditransmisikan ke penghitung aliran cerdas melalui perangkat kopling penyegelan magnetik dan mekanisme pengurangan kecepatan, untuk menampilkan volume kumulatif dari gas keluaran.(Angka menunjukkan hanya seperempat siklus).
(3). Prinsip kerja penghitung aliran cerdas
Penghitung aliran cerdas terdiri dari saluran analog pendeteksi suhu dan tekanan, saluran sensor aliran dan unit mikroprosesor, dan dilengkapi dengan antarmuka sinyal eksternal untuk mengeluarkan berbagai sinyal.Mikroprosesor dalam penghitung aliran cerdas melakukan kompensasi suhu dan tekanan dan koreksi faktor kompresi sesuai dengan persamaan gas.Persamaan gasnya adalah sebagai berikut:
Di mana:
Qn: laju aliran volume dalam kondisi standar (m3/jam);
Qg: laju aliran volume dalam kondisi kerja (m3/jam);
Pg: tekanan meter pada titik deteksi tekanan flowmeter (KPa)
Pa: tekanan atmosfer lokal (KPa);
Tg: suhu mutlak (273,15 + t) (K) medium;
t: suhu sedang terukur (°C);
Zn: faktor kompresi pada kondisi standar;
Zg: faktor kompresi dalam kondisi kerja;
Tn: suhu mutlak (273,15+20) (K) di bawah keadaan standar;
Pa: tekanan atmosfer lokal (KPa);
Pn: tekanan atmosfer standar (101.325KPa);
P: P = Pa + Hal.
Catatan: Untuk gas alam Zn/Zg=Fz2, Fz disebut faktor kompresi super.Produk ini dihitung menurut rumus SY/T6143-1996 standar CNPC.
