Detail produk:
|
Jarak transmisi: | 1000m | Rasio jangkauan: | 1:10,1:20 |
---|---|---|---|
Tingkat akurasi: | ±1,5%R,±1,%R | Keluaran komunikasi: | Protokol MODBUS komunikasi Rs485, antarmuka komunikasi HART |
Kelembaban lingkungan: | 5%~90% | Terukur suhu sedang: | -30℃~80 |
Sinyal keluaran: | Output sinyal frekuensi pulsa: Tingkat rendah di bawah 0.8V, tingkat tinggi adalah 8V Dua kawat, tig | Sumber Daya listrik: | Catu daya eksternal: 24VDC Catu daya internal: baterai lithium 3.6V |
Cahaya Tinggi: | tiga kawat Explosion Proof Flow Meter,24VDC Flow Meter 4-20mA,24VDC turbin jenis air flow meter |

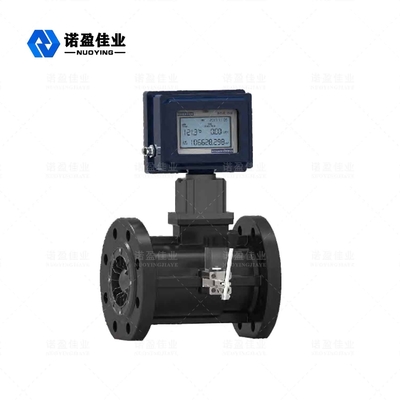

NYLD-GZ Jenis Turbin Gas FLOWMETER Keselamatan - Presisi Tinggi Ledakan-Bukti
NYLD-GZJenis Turbin Gas Pengukur Aliran Elektromagnetik
NYLD-GZjenis flowmeter turbin gas mengintegrasikan sensor aliran turbin gas dan korektor volume elektronik.Ini dapat mendeteksi dan menampilkan aliran kondisi kerja dan volume total.Kinerja teknis berada di tingkat mahir domestik, sesuai dengan standar GB/T18940/IS09951, yang banyak digunakan dalam pengukuran dan pengujian gas di industri seperti uap dan udara tekan.
NYLD-GZJenis Turbin GasPengukur Aliran Elektromagnetik Pemodelan
NYLD-GZ | Pengukur aliran turbin gas cerdas (tipe volume kondisi standar, dengan suhu, kompensasi tekanan) | |
Pemancar turbin gas cerdas (tipe volume kondisi kerja) | ||
Kaliber |
25 40 50 65 80 100 125 150 200 250 300 |
DN 25mm (non-standar, periode pesanan lama) DN 40mm (non-standar, periode pesanan lama) DN 50mm DN 65mm (non-standar, periode pemesanan lama) DN 80mm DN 100mm DN 125mm (non-standar, periode pemesanan lama) DN 150mm DN 200mm DN 250mm (non-standar, periode pemesanan lama) DN 300mm |
Jangkauan |
SEBUAH B C |
Kisaran standar Kisaran ekspansi Kisaran ekspansi |
Tingkat akurasi |
01 02 |
kelas 1,5 1.0 kelas |
Model keluaran |
SEBUAH B C |
Output pulsa, output pulsa kartu IC, output alarm Arus 4-20mA, keluaran pulsa, keluaran kartu IC, keluaran alarm, arus 4-20mA, keluaran pulsa, keluaran kartu IC, keluaran alarm, komunikasi RS485 |
Kelas tahan ledakan |
N E |
Tipe standar, tidak tahan ledakan Tipe tahan ledakan, ExdⅡCT6 |
NYLD-GZJenis Turbin GasPengukur Aliran Elektromagnetik Pengoperasian Prinsip
Ketika cairan melewati flowmeter, itu diperbaiki dan dipercepat oleh aksi baling-baling pemandu (atau penyearah).Karena impeller berada pada sudut terhadap arah aliran fluida, pada saat ini, turbin menghasilkan momen rotasi.Setelah mengatasi torsi gesekan dan torsi tahanan fluida, turbin mulai berputar.Dalam rentang aliran tertentu, kecepatan sudut putaran turbin sebanding dengan laju aliran volume fluida.Menurut prinsip induksi elektromagnetik, sensor sensitif magnetik digunakan untuk menginduksi sinyal pulsa sebanding dengan aliran volume cairan dari pelat komunikasi yang berputar secara sinkron.Sinyal ini dikirim ke korektor volume dan diproses bersama dengan sinyal seperti suhu dan tekanan, dan ditampilkan di layar LCD.Prinsip strukturnya ditunjukkan pada Gambar 1..
4.2Volume Korektor Bekerja Prinsip
Korektor volume terdiri dari suhu, saluran analog deteksi tekanan, saluran digital deteksi aliran, unit pemrosesan mikro, sirkuit penggerak kristal cair dan sirkuit tambahan lainnya, dan dilengkapi dengan antarmuka sinyal eksternal. Setelah mengubah dan memproses sinyal multi-saluran yang dikirim dari setiap sensor, sinyal dibawa ke dalam formula untuk operasi sesuai dengan persamaan gas untuk mewujudkan tampilan lokal dan transmisi jarak jauh dari berbagai sinyal.
Persamaan gas dapat ditulis sebagai
Di mana:
Vo — volume di bawah kondisi standar (m3);
V — volume di bawah kondisi kerja3 (m3);
P=Pa+Pg — tekanan absolut (kPa) pada titik deteksi tekanan flowmeter;
Pa — tekanan atmosfer lokal (kPa);
Pg—tekanan meteran (kPa) dari titik deteksi tekanan meter aliran;
P0 — tekanan atmosfer standar (101.325kPa)
T0 — suhu absolut di bawah kondisi standar (293.15K, yang dapat menjadi 273.15K sesuai dengan kebutuhan pengguna);
T — suhu absolut dari media yang diukur (27315+t)K;
t — suhu media yang diukur (°C);
Fz—Koefisien kompresi gas
Zn — koefisien kompresi gas di bawah standar sate
Zg — koefisien kompresi gas dalam kondisi kerja;
