Detail produk:
|
Jarak transmisi: | 1000m | Rasio jangkauan: | 1:10,1:20 |
---|---|---|---|
Tingkat akurasi: | ±1,5%R,±1,%R | Keluaran komunikasi: | Protokol MODBUS komunikasi Rs485, antarmuka komunikasi HART |
Kelembaban lingkungan: | 5%~90% | Terukur suhu sedang: | -30~80℃ |
Sinyal keluaran: | Output sinyal frekuensi pulsa: Tingkat rendah di bawah 0.8V, tingkat tinggi adalah 8V Dua kawat, tig | Sumber Daya listrik: | 24VDC, 220VAC (opsional) |
Cahaya Tinggi: | Pemancar Aliran Turbin Presisi Tinggi,Pemancar Aliran Turbin Bukti Ledakan,sensor aliran turbin 220VAC |

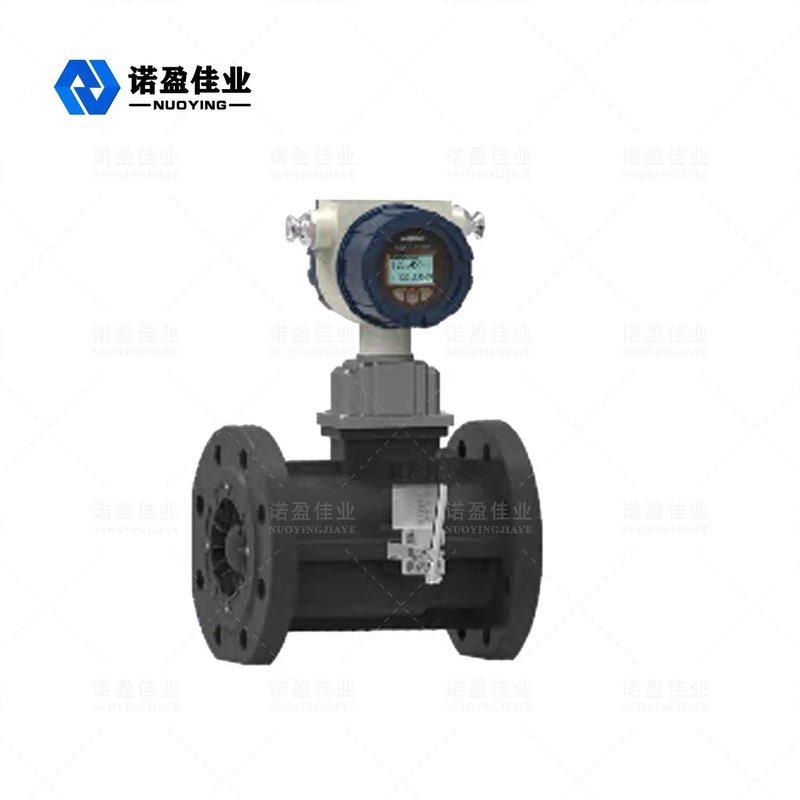

Pengukur Aliran Elektromagnetik Gas NYLD-G
NYLD-Gflowmeter turbin gas adalah generasi baru pengukur presisi gas presisi tinggi dan keandalan tinggi yang mengintegrasikan suhu, tekanan, sensor aliran, dan penghitung aliran cerdas yang dikembangkan oleh teknologi canggih pengukur aliran di dalam dan luar negeri, dioptimalkan oleh teori mekanika gas, mekanika fluida dan elektromagnetik, yang memiliki kinerja pengukuran tekanan rendah dan tekanan tinggi yang sangat baik.
Ini memiliki berbagai mode keluaran sinyal dan sensitivitas rendah terhadap gangguan fluida, dan banyak digunakan dalam pengukuran gas alam, gas batubara, gas cair, gas hidrokarbon ringan.
Pengukur aliran turbin jenis ini adalah produk tahan ledakan dengan peringkat tahan ledakan: ExdIICT6
Pengukur Aliran Elektromagnetik Gas NYLD-G Teknis Parameter
Dasar Parameter
Kaliber meter (mm) dan mode koneksi |
DN50, DN80, DN100, DN150, DN200, DN250, DN300mm kaliber dengan koneksi flensa DN25, DN40, DN65, DN125mm dapat disesuaikan |
Tingkat akurasi | ±1,5%R,±1,%R |
Rasio jangkauan | 1:10,1:20 |
bahan meteran | Tubuh: aluminium cor atau 304 stainless steel;impeller: paduan aluminium berkualitas tinggi;tampilan: aluminium cor |
Terukur suhu sedang | -30 ° C ~ +80 ° C, |
Kondisi sekitar | Suhu: -20 ° C ~ +60 ° C, kelembaban relatif 5% ~ 90%.tekanan atmosfir |
Sumber Daya listrik |
Catu daya eksternal: 24VDC Catu daya internal: baterai 3.6Vlithium |
Sinyal keluaran |
Output sinyal frekuensi pulsa: rendah level di bawah 0.8V, level tinggi adalah 8V Output arus dua kawat, tiga kawat 4-20mA |
Penularan jarak |
1000m |
Kabel sinyal antarmuka |
Benang internal M20 × 1,5 |
Tingkat perlindungan | IP65 |
tahan ledakan nilai |
Exd II CT6 |
Teknis parameter
Rentang spesifikasi model |
Nominal diameter DN |
Rentang aliran m3/jam |
Nominal tekanan Mpa |
Ketepatan |
Hilang tekanan kPa di Qmax |
NYLD-G-25 A | 25 | 2,5 ~ 25 |
1.6 2.5 4.0 |
1. 5 kelas (Qmin ~qtx ±3% qtx~Qmax ±1,5%) 1.0grade (Qmin ~qtx ±2% qtx~Qmax ±1,0%) |
0,5 0.8 |
NYLD-G-40 A | 40 | 5 ~ 50 | |||
NYLD-G-50 A B |
50 |
6~65 10~100 |
|||
NYLD-G-65 A | 65 | 15~200 |
0.8 1.2 2.2 |
||
NYLD-G -80 A B |
80 |
13~250 20~400 |
|||
NYLD-G -100 A B NYLD-G -125 A |
100
125 |
20 ~400 32~650 25~700 |
0,3 0,7 1.9 |
||
NYLD-G -150 A B C |
150 |
32 ~650 50~1000 80~1600 |
1.6 2.5 |
0.6 1.0 1.7 |
|
NYLD-G -200 A B C |
200 |
50 ~ 1000 80 ~ 1600 130~2500 |
0,3 0.6 1.5 |
||
NYLD-G -250 A B C |
250 |
80 ~ 1600 130~2500 200~4000 |
0.4 0.6 2.0 |
||
NYLD-G -300 A B C |
300 |
130 ~2500 200~4000 320~6500 |
0.4 1.0 2.4 |
Catatan: kehilangan tekanan pada laju aliran maksimum (Q) adalah nilai yang diukur dengan udara kering (densitas sekitar 1,2 kg/m) di bawah tekanan normal, qt = 0,2Qmaks.
Pengukur Aliran Elektromagnetik Gas NYLD-G Pengoperasian Prinsip
Ketika cairan melewati flowmeter, itu diperbaiki dan dipercepat oleh aksi baling-baling pemandu (atau penyearah).Karena impeller berada pada sudut terhadap arah aliran fluida, pada saat ini, turbin menghasilkan momen rotasi.Setelah mengatasi torsi gesekan dan torsi tahanan fluida, turbin mulai berputar.Dalam rentang aliran tertentu, kecepatan sudut putaran turbin sebanding dengan laju aliran volume fluida.Menurut prinsip induksi elektromagnetik, sensor sensitif magnetik digunakan untuk menginduksi sinyal pulsa yang sebanding dengan aliran volume cairan dari pelat komunikasi yang berputar secara sinkron.Sinyal ini dikirim ke korektor volume dan diproses bersama dengan sinyal seperti suhu dan tekanan, dan ditampilkan di layar LCD.Prinsip strukturnya ditunjukkan pada Gambar 1..
4.2Volume Korektor Bekerja Prinsip
Korektor volume terdiri dari suhu, saluran analog deteksi tekanan, saluran digital deteksi aliran, unit pemrosesan mikro, sirkuit penggerak kristal cair dan sirkuit tambahan lainnya, dan dilengkapi dengan antarmuka sinyal eksternal. Setelah mengubah dan memproses sinyal multi-saluran yang dikirim dari setiap sensor, sinyal dibawa ke dalam formula untuk operasi sesuai dengan persamaan gas untuk mewujudkan tampilan lokal dan transmisi jarak jauh dari berbagai sinyal.
Persamaan gas dapat ditulis sebagai
Di mana:
Vo — volume di bawah kondisi standar (m3);
V — volume di bawah kondisi kerja3 (m3);
P=Pa+Pg — tekanan absolut (kPa) pada titik deteksi tekanan flowmeter;
Pa — tekanan atmosfer lokal (kPa);
Pg—tekanan meteran (kPa) dari titik deteksi tekanan meter aliran;
P0 — tekanan atmosfer standar (101.325kPa)
T0 — suhu absolut di bawah kondisi standar (293.15K, yang dapat menjadi 273.15K sesuai dengan kebutuhan pengguna);
T — suhu absolut dari media yang diukur (27315+t)K;
t — suhu media yang diukur (°C);
Fz—Koefisien kompresi gas
Zn — koefisien kompresi gas di bawah standar sate
Zg — koefisien kompresi gas dalam kondisi kerja;
Pengukur Aliran Elektromagnetik Gas NYLD-G Fitur desain
Presisi tinggi, pengulangan yang baik dan rasio jangkauan luas, hingga 1:20 (atau lebih lebar);
■.Gunakan penyearah baru tipe terintegrasi, persyaratan untuk bagian pipa lurus depan dan belakang lebih rendah (depan 5DN, belakang 3DN);
■.Gunakan struktur tahan debu yang dirancang dengan hati-hati untuk memastikan keandalan operasi bantalan jangka panjang;
■.Dirancang dengan sistem pengisian bahan bakar yang unik untuk memastikan pengisian bahan bakar yang andal, perawatan yang mudah, dan penampilan yang cantik;
■.Indikator teknis memenuhi persyaratan I509951-1993, panjang bodi adalah 3DN, dan seluruh mesin telah mencapai tingkat mahir internasional;
■.Korektor volume flowmeter dapat diputar secara bebas sekitar 350 derajat, yang dapat dengan mudah dibaca dalam berbagai mode pemasangan.
■.Kecepatan rendah, umur tinggi, kehilangan tekanan rendah, presisi tinggi;
■.Ini mengintegrasikan suhu presisi tinggi, tekanan, sensor aliran dan korektor volume, yang dapat mendeteksi suhu, tekanan dan aliran gas yang diukur, dan secara otomatis melacak dan mengkompensasi aliran dan memperbaiki koefisien kompresi.Meter memiliki database real-time dan berkomunikasi melalui antarmuka RS485 dan jaringan pembacaan meter untuk memfasilitasi pengumpulan data terpusat dan manajemen real-time;
■.Gunakan mikroprosesor berkinerja tinggi dan teknologi penyaringan digital modern, dengan fungsi perangkat lunak yang kuat dan kinerja yang unggul;
■.Gunakan perhitungan floating point dan koreksi otomatis koefisien meter lima segmen, dan memiliki kesalahan;diagnosa diri dan fungsi alarm;
■.Gunakan teknologi tinggi daya mikro, dengan catu daya internal dan eksternal, dan konsumsi daya rendah;
■.Nilai aliran tampilan lokal dengan beberapa fungsi keluaran sinyal;
■.Gunakan layar LCD tiga baris kontras tinggi, dapat menampilkan aliran kumulatif standar, aliran volume standar, aliran volume kerja, suhu sedang, nilai tekanan dan persentase kapasitas baterai dengan prompt Cina;
■.Dengan fungsi penyimpanan data real-time, dapat mencegah kehilangan data saat baterai diganti atau tiba-tiba mati.Dalam kondisi mati, parameter internal dapat disimpan secara permanen.
■.Dengan fungsi tahan ledakan, tanda tahan ledakan adalah ExdIIC6.
