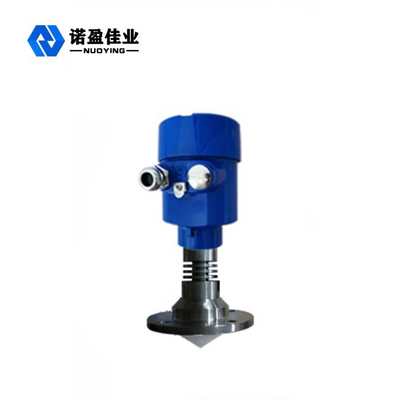

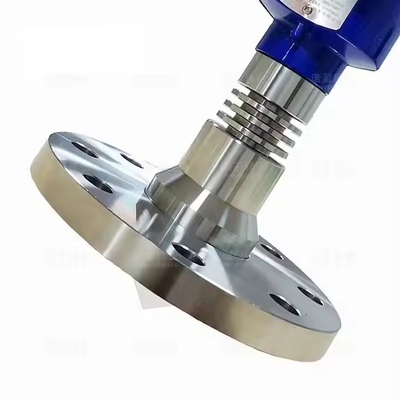

NYRD-TJ26GHz Radar Level TransmitterDeskripsi Produk

NYRD-TJ Radar level transmitter adalah alat pengukuran tingkat radar frekuensi tinggi 26GHz dengan jarak pengukuran maksimum 40 meter.Antenna tingkat radar memancarkan pulsa gelombang mikro yang sangat sempit. Pulsa bergerak melalui ruang dengan kecepatan cahaya dan bertemu permukaan media yang diukur.Bagian dari energinya dipantulkan kembali dan diterima oleh antena yang sama.

Interval waktu antara pulsa yang dipancarkan dan diterima sebanding dengan jarak dari antena ke permukaan media yang diukur.Karena kecepatan penyebaran gelombang elektromagnetik yang sangat tinggi, interval waktu antara pulsa yang dikirimkan dan diterima sangat kecil (tingkat nanodetik) dan sulit ditentukan.Transmitter tingkat radar 26G HF menggunakan teknologi solusi korelasi khusus untuk secara akurat mengidentifikasi interval waktu antara pulsa yang dikirimkan dan diterima, yang selanjutnya menghitung jarak dari antena ke permukaan media yang diukur.

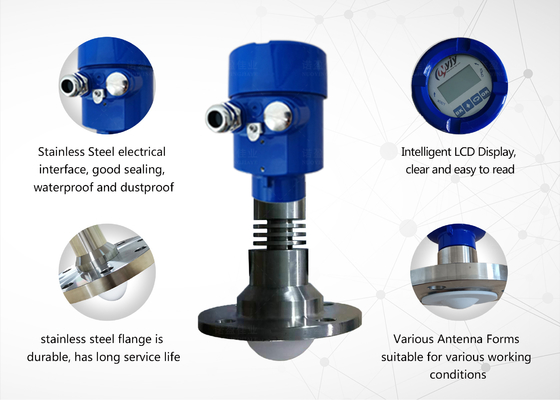

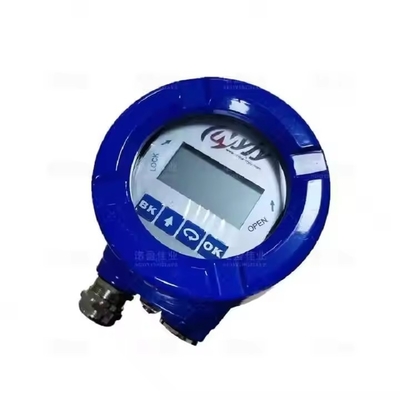

NYRD-TJ 26GHz Radar Level Transmitter Fitur Desain

1Dibuat dari bahan yang sangat stabil.
2Mengadopsi pengukuran non-kontak canggih.
3Mengukur tingkat media cair dan padat.
4Hal ini dapat mengukur semua media dengan konstanta dielektrik> 1.8.
5Jangkauan pengukuran maksimum adalah 40m.
6Mengadopsi sistem dua kawat dan teknologi pasokan listrik loop, tegangan pasokan listrik dan sinyal output ditransmisikan melalui kabel dua inti.
7Tidak terpengaruh oleh kebisingan, uap, debu, vakum dan kondisi kerja lainnya.
8Tidak terpengaruh oleh perubahan kepadatan, viskositas dan suhu.

NYRD-TJ 26GHz Radar Level Transmitter Persyaratan Pemasangan

• Transmitter tingkat radar dipasang di 1/4 atau 1/6 diameter tangki. Catatan: Jarak minimum dari dinding tangki harus > 200mm. Gambar 1: (①data,②pusat wadah atau sumbu simetri.
• Permukaan atas tangki kerucut dapat ditempatkan di tengah bagian atas tangki untuk memastikan pengukuran bagian bawah kerucut, seperti yang ditunjukkan pada Gambar 2.
• Jika ada tumpukan, antena harus sejajar tegak lurus dengan permukaan.sudut tumpukan harus besar untuk menyesuaikan sudut tanduk agar tanduk sedekat mungkin dengan permukaan material, seperti yang ditunjukkan pada Gambar 3.
• Persyaratan ketinggian pengambilan: Antena harus dimasukkan ke dalam tangki setidaknya 10 mm, seperti yang ditunjukkan pada Gambar 4.

Parameter teknis pemancar tingkat radar NYRD-TJ 26GHz
