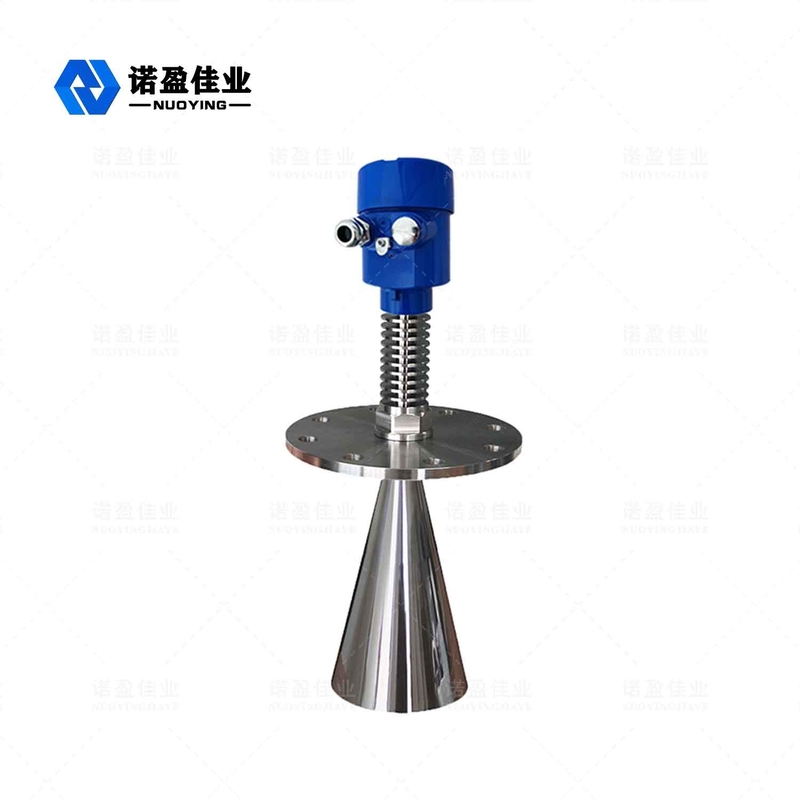

Nuoying NYRD-803S Radar Level TransmitterGambaran umum
Parameter Produk
Aplikasi khas
Cairan korosif
Bahan antena
304
Jangkauan pengukuran
35m
Sumber daya listrik
24VDC ((Dua jalur, empat jalur)
Suhu rata-rata
-40 ~ + 150 °C
Tekanan proses
-0,1 ~ 2,0MPa
Sambungan proses
Flange, flange dengan flange (opsional)
Output sinyal
4...20mA/HART/RS485/Modbus...
Deskripsi Produk
6GHz NYRD803S Radar Level Transmitter Prinsip Kerja
Gelombang gelombang mikro yang sangat pendek dengan energi yang sangat rendah ditransmisikan dan diterima melalui sistem antena. kecepatan cahaya. Waktu berjalan dapat dikonversi menjadi sinyal level melalui komponen elektronik. metode dapat memastikan pengukuran yang stabil dan akurat dalam waktu yang sangat singkat. Bahkan jika ada gema palsu di bawah kondisi kerja yang kompleks, gema tingkat material dapat dianalisis dengan akurat dengan teknologi mikroprosesor terbaru dan perangkat lunak debugging. Input: Antena menerima micro pulse yang dipantulkan dan mentransmisikannya ke sirkuit elektronik. dan mengidentifikasi gema yang dihasilkan oleh micro pulse pada permukaan material. perangkat lunak pulsa, dan akurasi dapat mencapai tingkat milimeter. Jarak D dari permukaan material proporsional dengan perjalanan pulsa waktu T: D=C×T/2 ((C adalah kecepatan cahaya) Karena jarak E dari tangki kosong diketahui, tingkat bahan L adalah: L=E-D Output: Hal ini diatur dengan memasukkan ketinggian tangki kosong E (= titik nol), tinggi tangki penuh F (= skala penuh) dan beberapa parameter aplikasi. Parameter aplikasi akan secara otomatis menyesuaikan instrumen dengan lingkungan pengukuran, yang sesuai dengan output 4-20mA.
1.Meter tingkat radar cerdas mengadopsi teknologi pemrosesan gelombang mikro canggih dan echo unik penemuan echo pemrosesan Produk ini dapat diterapkan pada berbagai kondisi kerja yang kompleks. 2.Fungsi "pembelajaran echo palsu" memungkinkan instrumen untuk secara akurat mengidentifikasi echo benar di bawah beberapa echo palsu kondisi, sehingga hasil pengukuran dapat akurat. 3Berbagai mode koneksi proses dan jenis komponen deteksi dapat disesuaikan sesuai dengan kebutuhan pelanggan. 4Dengan modus kerja pulsa, produk ini memiliki kekuatan emisi yang sangat rendah dan dapat dipasang di berbagai logam dan non-logam wadah, tanpa membahayakan tubuh manusia dan lingkungan.
Bidang Aplikasi 6GHz NYRD803S Radar Level Transmitter
1.Pembangkit listrik: Tangki, pompa silo, sendok uap, penyimpanan abu, tangki minyak, dll. 2.Ladang minyak: Tangki penyimpanan minyak mentah, tangki penyimpanan minyak olahan, pemisah tiga fase, tangki pengendap, tangki air limbah, lumpur pengeboran tangki, dll. 3Kimia: menara penyulingan minyak mentah, silo bahan baku, silo menengah, tangki reaksi, tangki amonia, tangki penyimpanan aspal, dll. 4.Metallurgy: silo bahan baku, silo bahan bantu, tangki buffer sel elektrolitik, dll. 5Sumber Daya Air: Saluran, waduk, irigasi lahan pertanian, pemantauan tingkat air sungai, peringatan banjir mendadak, banjir perkotaan, dll. 6Produk pangan: pabrik jus, pabrik susu, tangki penyimpanan gula mentah, tangki penyimpanan pasta tomat, tangki penyimpanan pabrik bir, dll. 7Farmasi: Tangki penyimpanan farmasi Cina, separator, tangki fermentasi, dll. 8Pengolahan air: Waduk, sumur, tangki pengolahan air, tangki sedimentasi, sumur dalam, jaringan air minum, dll. 9.Kertas: silo bahan baku, menara penyimpanan, drum pengeringan, silo penyimpanan bahan kimia, dll. 10Lainnya: Tambang batu bara, tambang batubara, perlindungan lingkungan, pembuatan kapal dan industri lainnya.
