Detail produk:
|
| Rentang pengukuran: | 0~40m | bahan antena: | PTFE 304 |
|---|---|---|---|
| Jenis Antena: | tipe batang | Akurasi Pengukuran: | 0,05%~0,1% F.S |
| Aplikasi Khas: | Pengadukan, kristalisasi, cairan kondensasi | Suhu Proses: | - 40~+260 ℃ |
| Koneksi proses: | Benang, braket, flensa, penjepit sanitasi (opsional) | Kelas Perlindungan: | IP67 (opsional) |

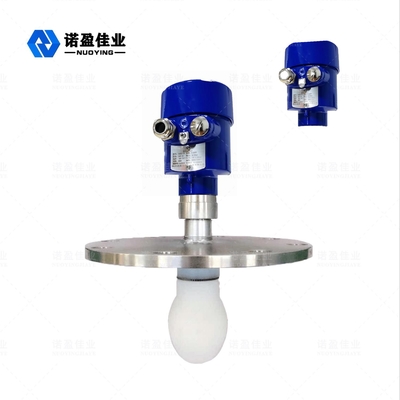

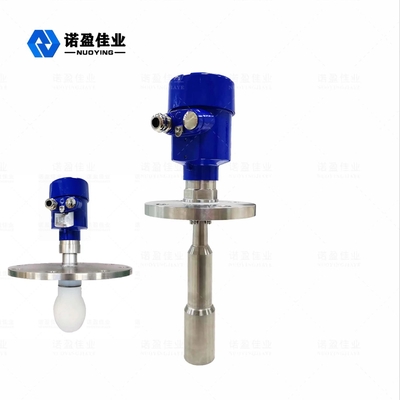

NYRD-SD 26G Antena Tetesan PTFE Aluminium Casting Shell Kisaran 0-40m
Prinsip Kerja Radar NYRD-SD 26G
Antena horizontal radar memancarkan pulsa gelombang mikro yang sempit, yang ditransmisikan ke bawah melalui antena.Ketika gelombang pulsa menyentuh permukaan media yang diuji, itu dipantulkan kembali dan diterima lagi oleh sistem antena.Sinyal ini ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal horizontal (karena kecepatan perambatan pulsa yang sangat cepat, waktu yang diperlukan gelombang elektromagnetik untuk mencapai target dan kembali ke penerima setelah refleksi hampir seketika) .
Parameter Teknis Radar NYRD-SD 26G
|
Aplikasi Khas |
Pengadukan, kristalisasi, cairan kondensasi |
|
model produk |
NYRD-SD |
|
Jenis Antena |
tipe batang, tipe tetesan air |
| Bahan Antena | PTFE, 304 |
| Rentang pengukuran | 0~40m |
| Akurasi Pengukuran | 0,05%~0,1% F.S |
| Sumber Daya listrik | 24VDC (dua kabel, empat kabel), 220VAC |
| Keluaran Sinyal | 4... 20mA/HART/RS485/Modbus |
| Suhu Proses | - 40~+1200 ℃ |
| Tekanan Proses | - 0,1~4,0MPa |
| Koneksi Proses | benang, braket, flensa (opsional) |
| Antarmuka Listrik | M20×1.5, 1/2"NPT |
| Tingkat Perlindungan | IP65, IP67, IP68 (opsional) |
| Kelas Bukti Ledakan | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (lihat sertifikat untuk detailnya) |
Komentar: Produk yang disesuaikan dapat dirancang sesuai dengan kebutuhan spesifik pengguna!
Fitur Desain Radar NYRD-SD 26G
Ukuran antena kecil, mudah dipasang;Tidak ada kontak dengan radar, keausan dan polusi.
Hampir tidak ada korosi dan terik;Itu tidak terpengaruh oleh perubahan kepadatan rata-rata, suhu dan tekanan.
Lingkungan debu yang berat memiliki sedikit pengaruh pada pengoperasian pengukur tingkat cairan frekuensi tinggi.
Semakin pendek panjang gelombang, semakin baik pantulan pada permukaan padat yang miring.
Sudut cepatnya kecil dan energinya terkonsentrasi, yang tidak hanya meningkatkan kemampuan gema, tetapi juga membantu mencegah gangguan.
Area buta pengukuran kecil, dan hasil yang baik diperoleh saat mengukur tangki kecil.
Bahkan dengan fluktuasi, rasio signal-to-noise yang tinggi dapat menghasilkan kinerja yang lebih baik.
Frekuensi tinggi adalah pilihan terbaik untuk mengukur lingkungan konstanta dielektrik padat dan rendah.
