Detail produk:
|
| Aplikasi tipikal: | cair dengan suhu tinggi, tekanan | Model produk: | NYRD705 |
|---|---|---|---|
| Pengambilan sampel gema: | 55 kali/dtk | Suhu Proses: | -40~ +500 °C |
| Antarmuka listrik: | M 20×1,5 , " NPT | Tekanan Proses: | -0.1~4.0）MPa |
| Kelas tahan ledakan: | ExiaIICT6Ga (lihat sertifikat) | Bentuk antena: | kabel tunggal, batang tunggal (opsional) |
| Cahaya Tinggi: | Pemancar Level Radar Cerdas Kabel Tunggal,Pengukur Level Radar Cair Gelombang Terpandu |
||

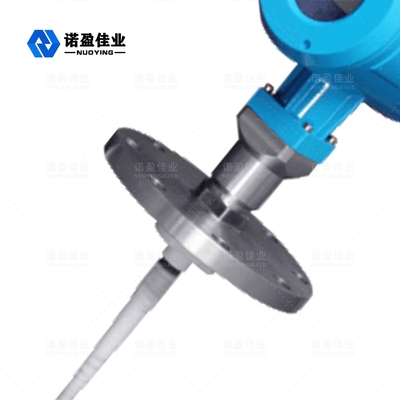

Pemancar Level Radar Gelombang Terpandu Cerdas Untuk Cairan Suhu Tinggi
Prinsip kerja dari Pemancar Level Radar Gelombang Terpandu Cerdas Untuk Cairan Suhu Tinggi
Ketika pengukur level radar gelombang terpandu mentransmisikan pulsa elektromagnetik, ketika melewati bagian atas kabel gelombang terpandu, itu akan menghasilkan gema palsu karena dekat dengan ujung transmisi, dan interferensi dapat dihilangkan dengan menyaring gema palsu.Ketika pulsa elektromagnetik menyebar ke bawah pandu gelombang, ketika sinyal mencapai permukaan media yang diukur, bagian dari gema akan dipantulkan, dan perubahan langkah akan dihasilkan pada kurva gema.Bagian lain dari sinyal akan terus merambat ke bawah sampai kerugian terus ditransmisikan.Pengukur level cairan mendeteksi perbedaan waktu antara gema level cairan dan gema emisi teratas.Menurut perbedaan waktu ini, pemroses sinyal cerdas dapat menghitung ketinggian permukaan cairan.
Fitur desain dariPemancar Level Radar Gelombang Terpandu Cerdas Untuk Cairan Suhu Tinggi
◎ Pengukur level objek radar gelombang terpandu mencoba teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan Echo Discovery Echo yang unik, pengukuran kontak, pengukuran yang sangat akurat, pengukuran yang lebih akurat.Selain itu, radar gelombang terpandu tidak terpengaruh oleh lingkungan eksternal seperti suhu medium dan adhesi.
◎ Pengukur level objek radar gelombang terpandu seri 70-X cocok untuk kondisi kerja dan aplikasi yang rumit karena mode koneksi versprocess dan jenis modul deteksi.Misalnya: suhu tinggi, tekanan tinggi dan media konstanta dielektrik rendah.
◎ Moder kerja pulsa, daya emisi rendah, dapat dipasang di berbagai macam wadah korosif, non-logam, dan baja non-stainless tanpa kekerasan pada tubuh manusia dan lingkungan sekitar.
Parameter teknis dariPemancar Level Radar Gelombang Terpandu Cerdas Untuk Cairan Suhu Tinggi
| Aplikasi khas | Cairan (adhesi, suhu tinggi dan tekanan tinggi, Koil pemanas bawaan, tangga, pelat apung) |
| Debu (abu terbang, bubuk kapur) | |
| Padat (partikel kecil, biji-bijian, kerikil, pasir) | |
| Model produk | NYRD701 |
| Bentuk antena | Jenis kabel, tipe batang, tipe kabel ganda, tipe batang ganda, tipe tabung pemandu gelombang |
| Bahan antena | 304, 316 |
| Pengambilan sampel gema | 55 kali / detik |
| Rentang pengukuran | 6 m, 30 m |
| Akurasi pengukuran | 0,05% ~ 0,1% FS |
| Sumber Daya listrik | 24VDC (dua kabel, empat kabel), 220VAC |
| Keluaran sinyal | 4... 20mA/HART/RS485/Modbus... |
| Suhu proses | -40~ +130°C, -40~ +250 °C, -40~ +500 °C |
| Tekanan proses | -0,1~2,0MPa,-0,1~4,0MPa |
| Koneksi proses | Ulir, braket, flensa, penjepit (opsional) |
| Antarmuka listrik | M20×1.5 , ½ " NPT |
| Tingkat perlindungan | IP 65, IP 67, IP 68 |
| Kelas tahan ledakan | ExiaIICT6Ga, ExdIICT6Gb (lihat sertifikat untuk detailnya) |
※Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
