Detail produk:
|
Sedang: | gas korosif, bersih, kering | Jangkauan: | 300-3000SLPM |
---|---|---|---|
Ketepatan: | ±1%skala penuh | Waktu merespon: | lebih baik dari 3s |
Waktu pemanasan awal: | 15 menit | Kondisi kalibrasi: | 0℃&101325Pa |
Suhu Operasional: | 5 hingga 55℃ | Tekanan kerja maksimum: | 3 MPaG |
Cahaya Tinggi: | 300 SLPM Digital Gas Mass Flow Meter,Pengukur Aliran Massa NY-M030 |

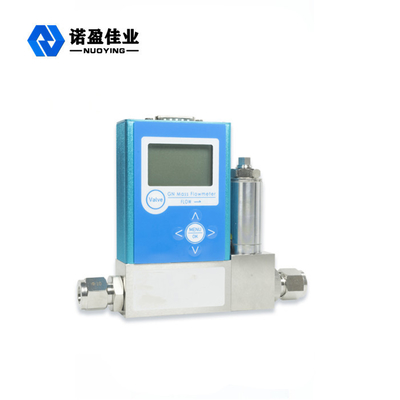

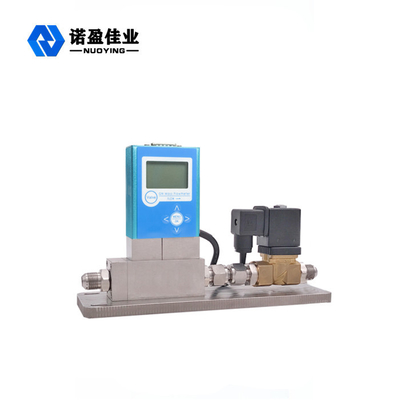

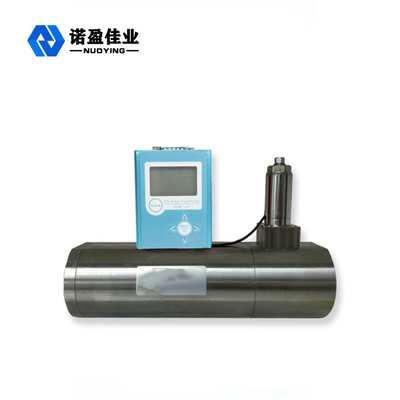

NY-M030 Series Digital Mass Flow Controller ±1%gas korosif, bersih, kering skala penuh
Keterangan
NY-M030 series digital display aliran besar aliran massa gas
pengontrol terdiri dari sensor aliran massa, elemen termal,
pengontrol aliran massa mengatur katup dan rangkaian penguat.Ini menggunakan
aliran fluida untuk mentransfer panas untuk mengubah konduksi panas
efek distribusi pengukuran distribusi temperatur kapiler .
Prinsipnya adalah menggunakan prinsip perbedaan suhu
kalorimetri sebelum dan sesudah perpindahan panas kapiler untuk mengukur
aliran massa gas, memperkuat sinyal aliran diukur dengan
sensor , dan kemudian bandingkan dengan tegangan yang disetel , dan gunakan
diperoleh perbedaan untuk mengemudi.Kontrol katup pengatur, dan
kontrol loop tertutup aliran melalui saluran untuk membuatnya
sama dengan aliran yang ditetapkan.
Fitur
● Menggunakan prinsip termal, aliran massa gas tidak terpengaruh oleh perubahan suhu dan tekanan sekitar.
● Prinsip shunt tubular, mudah untuk mengubah jangkauan dan mudah dipasang.
● Paket sensor yang baik mengurangi sensitivitas perubahan suhu eksternal.
● Rentang pengukuran dan kontrol besar, skala penuh maksimum dapat mencapai 3000ln/menit
● Waktu pemanasan singkat, penyimpangan nol kecil, pengukuran tinggi dan akurasi kontrol, cocok untuk pengukuran dan kontrol aliran mikro.
● Dapat berkomunikasi dengan instrumen melalui instrumen sekunder atau PLC, dan pengoperasiannya sederhana.
● Presisi tinggi: lebih baik dari 1%
● Rentang terukur yang luas: 2 ~ 100%
● Waktu respons cepat, lebih baik dari 3 detik
● Dapat digunakan untuk berbagai jenis gas
● Dapat memberikan pengeditan kalibrasi gas campuran
Aplikasi Industri
● Universitas / Lembaga Penelitian ● Manufaktur Mobil
● Pemantauan Lingkungan ● Fotovoltaik
● Industri dan Pelapisan Vakum ● Sel Bahan Bakar
● Tungku Industri ● Kalibrasi Metrologi
● Semikonduktor
● Pengukuran Gas Proses
Peningkatan Akurasi
Rentang : 300 - 3000SLPM
Diantaranya: kisaran 300-3000 SLPM, indikator berikut ditingkatkan:
Akurasi Mass Flow Ordinary : ± 1% dari skala penuh (nilai maksimum)
Akurasi Aliran Massa : ± 1% dari skala penuh (nilai maksimum)
Pengulangan: ± (0,1% pembacaan + 0,02% skala penuh)
Aliran Massa Nol Drift: ± 0,2% dari skala penuh
Mass Flow Span Drift: ± 0,3% dari skala penuh
Pertunjukan
Persyaratan sedang: gas korosif, bersih, kering
Jenis medium: lebih dari 80 jenis gas, silakan lihat bagian belakang
Rentang dari: 300 - 3000 SLPM (silakan tanyakan detailnya)
Rentang pengukuran dan kontrol 2~100%
Mode tampilan: Tampilan aliran massa
Akurasi: ± 1% dari skala penuh
Pengulangan: ± 0,2% dari skala penuh
Penyimpangan nol & penyimpangan skala penuh 0,05% skala penuh / / Atm
Waktu respons: lebih baik dari 3 detik
Waktu pemanasan awal: <15 menit
Kondisi kalibrasi: 0 & 101325Pa (kondisi standar lainnya opsional)
Suhu pengoperasian: 5 hingga 55 °C (opsi suhu tinggi opsional hingga -20 hingga 80 °C)
Kelembaban operasi: 0 ~ 95%, tanpa kondensasi
Tekanan kerja maksimum: 3 MPaG
Tekanan operasi minimum: Jika tidak diperlukan kalibrasi vakum khusus, disarankan untuk menggunakan tekanan absolut di atas 400 KPaA;tekanan vakum lainnya direkomendasikan untuk dikalibrasi secara khusus Kehilangan tekanan skala penuh: lihat tabel kehilangan tekanan terperinci di bagian belakang Sinyal input/output digital: Protokol RS485RS232MODBUS Sinyal input/output analog: 0-5 VDC, sinyal analog 4-20 mA
Akurasi: Tambahkan ±0.1% kesalahan skala penuh ke kesalahan dasar
Tegangan Suplai: 12 - 30 VDC (15 - 30 VDC untuk keluaran 4-20 mA)
Arus suplai: 250 mA, 1 A, 2 A (lihat detailnya)
Antarmuka listrik: DB9
Tingkat kebocoran (kebocoran eksternal): Tingkat kebocoran bisa serendah 1 x 10-9Atm cc/s He
Bahan: Koneksi Proses Stainless Steel SS316: Benang Wanita Standar G1/2
Metode instalasi: tidak ada persyaratan untuk lokasi
Kelas perlindungan: IP40
Ukuran / Kehilangan Tekanan
Pengontrol Aliran Massa Skala Penuh | Kehilangan tekanan skala penuh (psid) knalpot ke atmosfer | Dimensi fisik | Antarmuka koneksi 2 |
2sccm - 50 sccm | 1.0 | 118MM T ×79MM L ×29MM D |
G1/4 Benang (F) Opsional: 3mm 6mm 8mm 10mm 1/8” 1/4" 3/8" ” Lengan Kartu Standar Swagelok |
100 sccm - 500 sccm | 1.0 | 118MM T ×79MM L ×29MM D | |
1 slpm | 1.5 | 118MM T ×79MM L ×29MM D | |
2 slpm | 3.0 | 118MM T ×79MM L ×29MM D | |
5 slpm | 2.0 | 118MM T ×79MM L ×29MM D | |
10 slpm | 5.5 | 118MM T ×79MM L ×29MM D | |
30 slpm | 20.0 | 118MM T ×79MM L ×29MM D | |
50 slpm | 2.0 | 130MM T × 115MM L ×35MM D |
3/8''GThread(P) Opsional: 3/8” 1/2” 3/4” 1” Lengan Kartu Standar Swagelok |
100 slpm | 3.2 | 130MM T × 115MM L ×35MM D | |
250 slpm | 2.4 | 130MM T × 115MM L ×35MM D | |
300 slpm | 6.5 | 130MM T × 115MM L ×35MM D | |
1000 slpm | 14.0 |
1/2''GThread(F) Opsional: 3/8” 1/2” 3/4” 1” Lengan Kartu Standar Swagelok |
|
1500 slpm | 17.0 | ||
2000 slpm | 28.6 | ||
3000 slpm | 28.6 | ||
1, pengontrol aliran massa seri kehilangan tekanan rendah lainnya. 2, Kompatibel dengan Beswick, Swagelok, Parker, seal permukaan, fitting sambungan cepat dan adaptor ferrule, dan juga kompatibel dengan VCR, fitting SAE sesuai dengan kebutuhan pengguna. 3, segel permukaan Buna-N ke ulir internal 1/8 ''NPT. |
