Pemancar Level Radar Sensor Ringkas 76-81GHz untuk Tangki Penyimpanan Pengadukan Tekanan

Nama merek:	NUOYINGJIAYE
Nomor Model:	Rp808
Moq:	1 buah
harga:	$450 to $1700 /pcs
Ketentuan Pembayaran:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	1000 pcs / pra bulan

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Xi'an, Shaanxi，China

Sertifikasi:

CE/ExiaⅡCT6 Ga,ExdⅡCT6 Gb

Aplikasi:

cairan, debu, padatan

Item No.:

NYRD808

Bentuk antena:

Tipe bar, tipe tetesan air

Bahan antena:

PTFE、304、316

Rentang pengukuran:

35m,40m,80m

Akurasi pengukuran:

0,05%~0,1%FS

Kemasan rincian:

karton, 60cm × 30cm × 30cm

Menyediakan kemampuan:

1000 pcs / pra bulan

Deskripsi produk

Pemancar Level Radar Sensor Ringkas 76-81GHz untuk Tangki Penyimpanan Pengaduk Tekanan

Kualitas Tinggi Akurasi OEM 76-81GHz Radar Level Meter Sensor 80GHz Compact Radar Level Transmitter untuk Tangki Penyimpanan Bubur


Seri ini adalah radar FMCW yang beroperasi pada 76-81 GHz, yang memiliki jangkauan pengukuran maksimum 120m dan zona buta minimum 8cm.Ini mendukung aplikasi 4-kawat dan 2-kawat.Frekuensi pengoperasian yang lebih tinggi dan panjang gelombang yang lebih pendek menjadikannya ideal untuk aplikasi padat, termasuk aplikasi dengan debu ekstrem dan suhu tinggi hingga + 200℃.Radar terdiri dari sirkuit elektronik yang digabungkan ke antena lensa dan flensa untuk pemosisian yang cepat dan mudah.

Parameter Produk

Frekuensi	76GHz ~ 81GHz, bandwidth FMCW 5GHz
Rentang pengukuran	x0: 0,3 m ~ 60 m x1: 0,08m~30m x2: 0,6m ~ 120m
Akurasi pengukuran	±1mm
Sudut Balok	3°/6°
Konstanta dielektrik terukur minimum	>=2
Sumber Daya listrik	15~28VDC
Keluaran sinyal	2x: 4 ~ 20mA atau RS-485 3x: 4~20mA
Keluaran kesalahan	3,8mA, 4mA, 20mA, 21mA, tahan
Lampiran	Paduan aluminium, baja tahan karat
Jenis antena	Antena lensa/anti-korosif antena/flange diisolasi oleh kuarsa
Suhu proses	T0:-40~85℃;T1:-40~200℃;T2:-40~500℃;T3:-40~1000℃
Tekanan proses	-0,1~2MPa
Ukuran produk	Ø100 * 270mm
Entri kabel	M20*1.5
Kabel yang direkomendasikan	AWG18 atau 0,75mm²
Kelas perlindungan	IP67
Kelas tahan ledakan	ExdiaIICT6
Metode pemasangan	Benang atau flensa

Aplikasi Produk

Parameter teknis

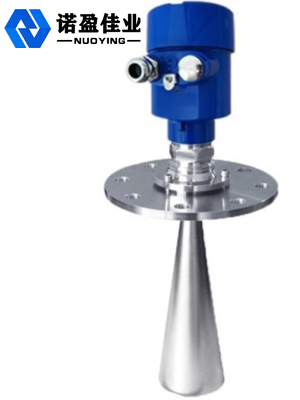

Pemancar Level Radar Sensor Ringkas 76-81GHz untuk Tangki Penyimpanan Pengadukan Tekanan 2

Aplikasi	Semua jenis cairan (korosi kuat, konstanta dielektrik rendah, pengadukan, uap, kristalisasi, kondensasi, bubur, suhu tinggi dan tekanan tinggi, dll.)
	Semua jenis debu (debu kuat, debu mengambang, bubuk semen, bubuk kapur, abu terbang, kristalisasi, dan acara lainnya)
	Berbagai padatan (biji-bijian, batu kecil, bijih besi, batu bara, dll.)
Nomor barang	NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86
Nomor barang	NYRD87,NYRD-PB,NYRD-SD,NYRD-TJ,NYRD- SL
Bentuk antena	Tipe batang, tipe tetesan air, tipe pelat, tipe tanduk, tipe permukaan, tipe lensa
Bahan antena	PTFE,304.316,PP,PFA
Rentang pengukuran	10m,20m,30m,35m,40m,80m
Akurasi pengukuran	0,05%~0,1%FS
Sumber Daya listrik	24VDC (dua kabel, empat kabel), 220VAC
Keluaran sinyal	4-20mA/HART/RS485/Modbus...
Suhu proses	-40~+130℃,-40~+150℃,-40~+2600℃,-40~+1200℃
Tekanan proses	-0,1~0,3Mpa,-0,1~2,0Mpa,-0,1~4,0Mpa,
Koneksi proses	Ulir, braket, flensa, Penjepit kesehatan (opsional)
Antarmuka listrik	M20x1.5,1/2”NPT
Tingkat perlindungan	IP65, IP67, IP68 (opsional)
Kelas tahan ledakan	ExiaIICT6 Ga,ExdIICT6 Gb(Seperti yang ditunjukkan pada sertifikat)
