Detail produk:
|
| Aplikasi: | cairan, debu, padatan | Nomor barang: | Rp808 |
|---|---|---|---|
| Bentuk antena: | Jenis batang, jenis tetesan air | bahan antena: | PTFE、304、316 |
| Rentang pengukuran: | 35m,40m,80m | Akurasi pengukuran: | 0,05%~0,1%F.S |
| Cahaya Tinggi: | Pengukur Level Radar 80m,Pengukur Level Radar Debu Padat 20G,Pemancar Level Jenis Radar Uap Cair |
||

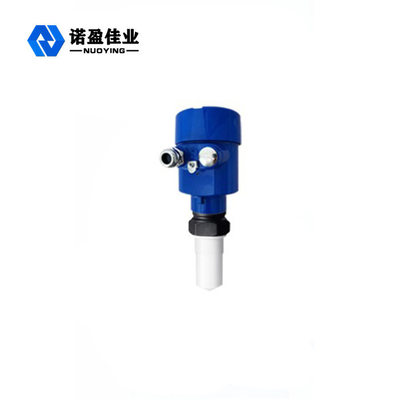

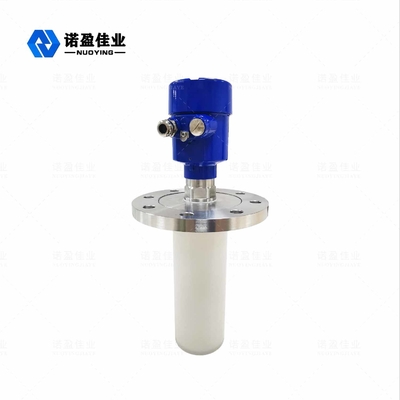

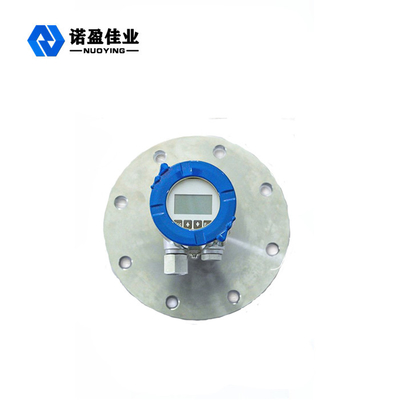

Rentang Pengukuran Besar 80m 20G Radar Level Meter Untuk Debu Cair Padat
Prinsip bekerja
Antena tingkat objek radar mentransmisikan pulsa gelombang mikro dari jendela dan mengirimkannya ke bawah melalui antena.Setelah menyentuh permukaan media yang diukur, gelombang pulsa dipantulkan kembali dan diterima lagi oleh sistem antena, dan sinyal ditransmisikan ke sirkuit elektronik dan secara otomatis diubah menjadi sinyal level objek < karena kecepatan propagasi yang sangat cepat dari pulsa, waktu yang dibutuhkan gelombang elektromagnetik untuk mencapai target dan kembali ke penerima melalui refleksi hampir seketika).
Datum pengukuran: permukaan penyegelan dasar ulir atau flensa.
Catatan: Saat menggunakan pewaktuan level radar, perlu dipastikan bahwa level material tertinggi tidak dapat memasuki area buta pengukuran (area yang ditunjukkan pada D pada gambar).
Fitur desain
Antena terlalu kecil, mudah dipasang;Radar non-kontak, tidak aus, tidak ada polusi.
Hampir tidak terpengaruh oleh korosi, busa, kepadatan sedang, perubahan suhu dan tekanan.
Lingkungan debu yang serius memiliki sedikit efek pada pekerjaan pengukur tingkat frekuensi tinggi.
Memiliki panjang gelombang yang lebih pendek dan refleksi yang lebih baik terhadap permukaan padat yang miring.
Sudut balok kecil dan energi terkonsentrasi, yang meningkatkan kemampuan gema dan kondusif untuk menghindari objek interferensi.
Pengukuran area buta lebih kecil, untuk pengukuran silinder kecil juga akan mencapai hasil yang baik.
Rasio signal-to-noise yang tinggi memungkinkan kinerja yang lebih baik bahkan dalam kondisi yang berfluktuasi.
Frekuensi tinggi, adalah pilihan terbaik untuk mengukur media konstanta dielektrik padat dan rendah.
Parameter teknis
| Aplikasi | Semua jenis cairan (korosi kuat, konstanta dielektrik rendah, pengadukan, uap, kristalisasi, kondensasi, bubur, suhu tinggi dan tekanan tinggi, dll.) |
| Semua jenis debu (debu kuat, debu mengambang, bubuk semen, bubuk kapur, fly ash, kristalisasi dan kesempatan lainnya) | |
| Berbagai padatan (biji-bijian, batu kecil, bijih besi, batu bara, dll.) | |
| Nomor barang | NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
| NYRD87,NYRD-PB,NYRD-SD,NYRD-TJ,NYRD- SL | |

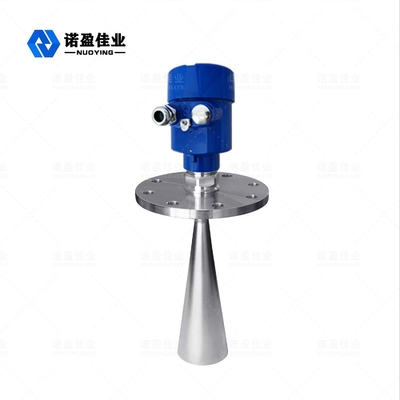

| Bentuk antena | Jenis batang, jenis tetesan air, jenis pelat, jenis tanduk, jenis permukaan, jenis lensa |
| bahan antena | PTFE,304.316,PP,PFA |
| Rentang pengukuran | 10m,20m,30m,35m,40m,80m |
| Akurasi pengukuran | 0,05% ~ 0,1% FS |
| Sumber Daya listrik | 24VDC (dua kawat, empat kawat), 220VAC |
| Keluaran sinyal | 4-20mA/HART/RS485/Modbus... |
| suhu proses | -40~+130℃,-40~+150℃,-40~+2600℃,-40~+1200℃ |
| Tekanan proses | -0.1~0.3Mpa,-0.1~2.0Mpa,-0.1~4.0Mpa, |
| Koneksi proses | Benang, braket, flensa, Penjepit kesehatan (opsional) |
| Antarmuka listrik | M20x1.5,1/2 "NPT" |
| Tingkat perlindungan | IP65, IP67, IP68 (opsional) |
| Kelas tahan ledakan | ExiaIICT6 Ga,ExdIICT6 Gb(Seperti yang ditunjukkan dalam sertifikat) |
