Detail produk:
|
| Aplikasi tipikal: | cair, debu | Model produk: | NYRD803T |
|---|---|---|---|
| Pengambilan sampel gema: | 55 kali / detik | Jarak pengukuran: | 20m, 35m |
| Sumber Daya listrik: | 24VDC (dua kawat, empat kawat) | Keluaran sinyal: | RS485/Modbus |
| Suhu Proses: | -40~ +130 °C | Tekanan Proses: | -0.1~2.0MPa |
| Cahaya Tinggi: | Pengukur Level Radar 6g Cerdas,Pengukur Level Radar Non Logam 20m,Sakelar Level Radar Benang Flensa |
||

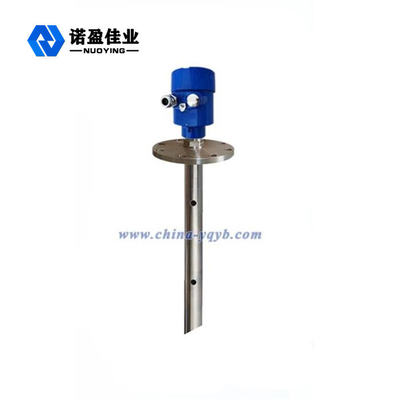

Benang Flange Wadah Non-Logam Cerdas 6g Radar Level Meter
Prinsip Kerja Pengukur Level Radar 6g
Antena menerima pulsa gelombang mikro yang dipantulkan dan mengirimkannya ke sirkuit elektronik.Mikroprosesor memproses sinyal dan mengidentifikasi gema yang dihasilkan oleh pulsa mikro pada permukaan material.Identifikasi sinyal gema yang benar diselesaikan oleh perangkat lunak pulsa, dan akurasinya dapat mencapai tingkat milimeter.Jarak D dari permukaan material sebanding dengan perjalanan waktu T dari pulsa:
D=C×T/2, di mana C adalah kecepatan cahaya
Karena jarak E tangki kosong diketahui, posisi benda L adalah: L= ED
Dengan memasukkan tinggi tangki kosong E(= nol), tinggi tangki penuh F(= rentang penuh) dan beberapa parameter aplikasi, parameter aplikasi akan secara otomatis menyesuaikan meteran dengan lingkungan pengukuran, sesuai dengan keluaran 4-20mA.
6g Radar Level Meter Parameter Teknis
| bahan antena | PTFE,304.316 |
| Pengambilan sampel gema | 55 kali / detik |
| Jarak pengukuran | 20m, 35m |
| Akurasi pengukuran | 0,05% ~ 0,1% FS |
| Sumber Daya listrik | 24VDC (dua kawat, empat kawat), 220VAC |
| Keluaran sinyal | 4... 20mA/HART/RS485/Modbus... |
| Suhu proses | -40~ +130 °C, -40~ +250 °C |
| Tekanan proses | -0.1~0.3MPa, -0.1~2.0MPa, -0.1~4.0MPa |
| Koneksi proses | Benang, braket, flensa, (opsional) |
| Antarmuka listrik | M20×1.5 , " NPT |
| Tingkat perlindungan | IP 65, IP 67, IP 68 (opsional) |
| Kelas tahan ledakan | ExiaIICT6Ga, ExdIICT6Gb (lihat sertifikat untuk detailnya) |
