Detail produk:
|
| Aplikasi tipikal: | Cairan | Model produk: | NYRD-803 |
|---|---|---|---|
| bahan antena: | 304， | Keluaran sinyal: | Modbus |
| Pengambilan sampel gema: | 55 kali / detik | Jarak pengukuran: | 20m (opsional) |
| Koneksi proses: | flensa, (opsional) | Antarmuka listrik: | M20 × 1.5 (opsional) |
| Cahaya Tinggi: | Pemancar Level Radar Tipe Tanduk,Sensor Level Radar Terpandu Gema 6g,Sakelar Level Radar Flange Cair |
||

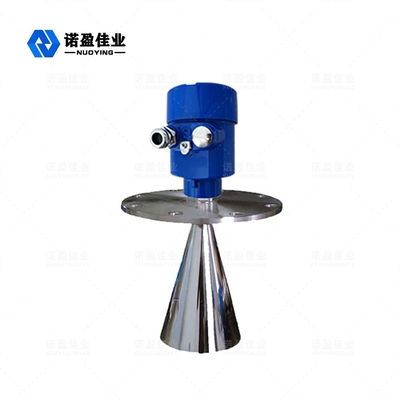

Flange Intelligent Horn Type 6g Radar Level Meter Echo Discovery
Prinsip Kerja Pengukur Level Radar 6g
Antena menerima pulsa gelombang mikro yang dipantulkan dan mengirimkannya ke sirkuit elektronik.Mikroprosesor memproses sinyal dan mengidentifikasi gema yang dihasilkan oleh pulsa mikro pada permukaan material.Identifikasi sinyal gema yang benar diselesaikan oleh perangkat lunak pulsa, dan akurasinya dapat mencapai tingkat milimeter.Jarak D dari permukaan material sebanding dengan perjalanan waktu T dari pulsa:
D=C×T/2, di mana C adalah kecepatan cahaya
Karena jarak E tangki kosong diketahui, posisi benda L adalah: L= ED
6g Radar Level Meter Parameter Teknis
| Aplikasi tipikal | Debu cair dengan proses sederhana (konstanta dielektrik >1,8, tipe tabung gelombang terpandu dengan pengadukan) |
| Debu kuat (bisa dilengkapi dengan purging atau penutup debu) | |
| Padat (partikel kecil, kerikil, pasir dan media lainnya) | |
| Model produk | NYRD803 |
| Bentuk antena | Tipe batang, tipe klakson, pipa diam |
| bahan antena | PTFE,304.316 |
| Pengambilan sampel gema | 55 kali / detik |
| Jarak pengukuran | 20m, 35m |
| Akurasi pengukuran | 0,05% ~ 0,1% FS |
| Sumber Daya listrik | 24VDC (dua kawat, empat kawat), 220VAC |
| Keluaran sinyal | 4... 20mA/HART/RS485/Modbus... |
| Suhu proses | -40~ +130 °C, -40~ +250 °C |
| Tekanan proses | -0.1~0.3MPa, -0.1~2.0MPa, -0.1~4.0MPa |
| Koneksi proses | Benang, braket, flensa, (opsional) |
| Antarmuka listrik | M20×1.5 , " NPT |
| Tingkat perlindungan | IP 65, IP 67, IP 68 (opsional) |
| Kelas tahan ledakan | ExiaIICT6Ga, ExdIICT6Gb (lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
