Detail produk:
|
| suhu proses: | -40~+130"C | Tekanan proses: | -0. -0. 1~0. 1~0. 3MPa 3MPa |
|---|---|---|---|
| Koneksi proses: | Benang, braket, flensa, penjepit sanitasi (opsional) | Kelas perlindungan / Kelas IP: | M20X1.5, % ~NPT |
| kelas tahan ledakan yang berbahaya: | ExialICT6 Ga, Exd IICT6 Gb (lihat sertifikat untuk detailnya) | bahan antena: | PTFE、304、 316、 PP、 PFA |
| Akurasi Pengukuran: | 10m | Aplikasi tipikal: | Semua jenis cairan Korosif |
| Cahaya Tinggi: | Sakelar Level Radar Gas 26G,Instrumen Level Radar Benang Nonkontak,Pemancar Gelombang Radar Berpanduan Gas |
||

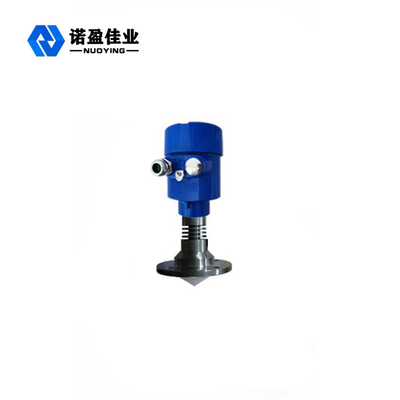

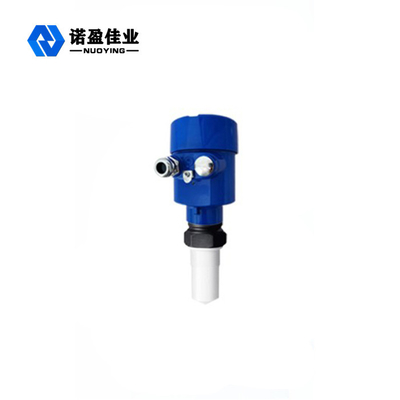

Small Beam Angel 26 G Pemancar Tingkat Radar Cerdas NYRD805 Non Kontak
prinsip kerja Small Beam Angel 26 G Intelligent Radar Level Transmitter NYRD805 Non Kontak
Antena tingkat radar memancarkan pulsa gelombang mikro sempit, yang ditransmisikan ke bawah melalui antena.Setelah gelombang pulsa menyentuh permukaan media yang diukur, itu dipantulkan kembali dan diterima oleh sistem antena lagi, dan sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level (karena kecepatan perambatan pulsa sangat cepat , gelombang elektromagnetik mencapai target dan dipantulkan kembali ke penerima. Waktu yang dibutuhkan untuk bolak-balik hampir seketika)
Datum pengukuran: permukaan penyegelan dasar ulir atau flensa.
Catatan: Saat menggunakan pewaktuan level radar, pastikan level material tertinggi tidak dapat memasuki area buta pengukuran (area yang ditunjukkan pada D pada gambar).
Merancang Fitur dariSmall Beam Angel 26 G Pemancar Tingkat Radar Cerdas NYRD805 Non Kontak
Ukuran antena kecil, mudah dipasang;Radar non-kontak, tidak aus, tidak ada polusi.
hampir kebal terhadap korosi dan busa;Tidak terpengaruh oleh kepadatan sedang, perubahan suhu dan tekanan.
Lingkungan debu yang serius memiliki sedikit pengaruh pada pekerjaan pengukur tingkat frekuensi tinggi.
Panjang gelombang yang lebih pendek, refleksi yang lebih baik pada permukaan padat yang miring.
Sudut balok kecil, energi terkonsentrasi, yang meningkatkan kemampuan gema dan kondusif untuk menghindari objek interferensi.
Mengukur area buta lebih kecil, untuk pengukuran tangki kecil juga akan mencapai hasil yang baik.
Rasio signal-to-noise yang tinggi, bahkan dalam kasus fluktuasi juga dapat memperoleh kinerja yang lebih baik.
kasus fluktuasi juga dapat memperoleh kinerja yang lebih baik.
Frekuensi tinggi, adalah pilihan terbaik untuk mengukur medium konstanta dielektrik padat dan rendah. Frekuensi tinggi, adalah pilihan terbaik untuk mengukur medium konstanta dielektrik padat dan rendah.
Parameter Teknis dariSmall Beam Angel 26 G Pemancar Tingkat Radar Cerdas NYRD805 Non Kontak
| Aplikasi tipikal | Berbagai cairan (korosi kuat.) |
|
model produk
|
NYRD805 |
|
Bentuk antena |
Tongkat, tetesan air, datar, terompet, permukaan yang dilempar, lensa |
| bahan antena | PTFE |
| rentang pengukuran | 10m |
| akurasi pengukuran | 0,05% ~ 0,1% FS |
| Tegangan Catu Daya | 24VDC (dua kawat, empat kawat), 220VAC |
|
keluaran sinyal |
4...20mA/HART/RS485/Modbus... |
| Suhu proses | -40~+130℃ |
| Tekanan proses |
-0.1~0.3MPa |
| keterkaitan prosedur | ulir sekrup, flensa (opsional) |
| Antarmuka listrik | M20*1.5,½ NPT |
| tingkat perlindungan | IP67 (opsional) |
| klasifikasi tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb (Lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
