Detail produk:
|
bahan antena: | Antena Lensa, 316L+PTFE (Opsional) | Rentang pengukuran: | 40m |
---|---|---|---|
Akurasi pengukuran: | 0,05% -0,1%F.S | Suhu sedang: | -40~+120℃、-40~+260℃ |
Koneksi proses: | Flange, braket (opsional) | Tekanan Proses: | -0.1~2.0MPa |
Keluaran sinyal: | 4...20mA/HART/RS485/Modbus... | Aplikasi tipikal: | Mudah mengkristal, kondensasi embun, beracun, korosi kuat, debu kuat, tingkat sanitasi, dll. |
Cahaya Tinggi: | Pemancar Tingkat Radar Sudut Sinar Kecil,Pemancar Tingkat Radar Non Kontak 40m,Sakelar Tingkat Radar IP67 |

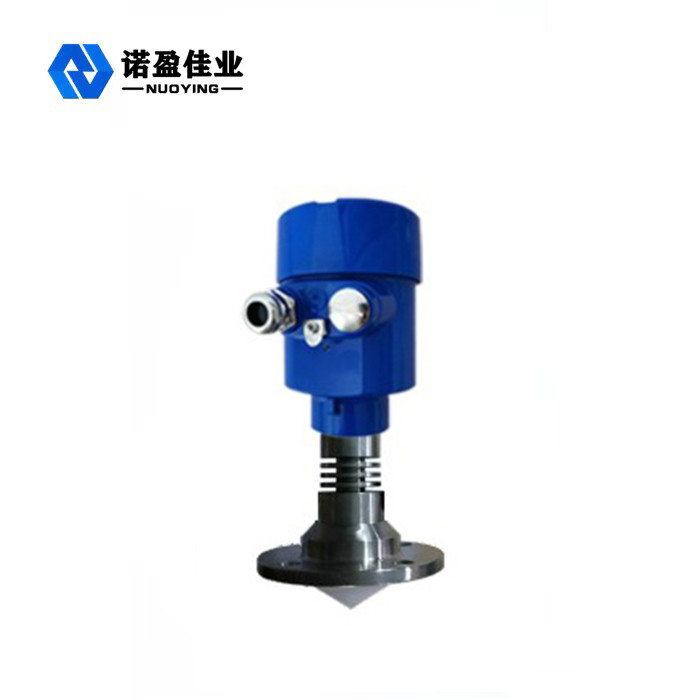

Sudut Sinar Kecil 40m IP67 NYRD-TJ 26G Pemancar Tingkat Radar
Prinsip Kerja Pemancar Tingkat Radar NYRD-TJ 26G
Antena pengukur level radar frekuensi tinggi memancarkan pulsa gelombang mikro yang sangat sempit.Pulsa bergerak melalui ruang dengan kecepatan cahaya dan memenuhi permukaan medium yang diukur.Sebagian energinya dipantulkan kembali dan diterima oleh antena yang sama.
Interval waktu antara pulsa yang dipancarkan dan diterima sebanding dengan jarak dari antena ke permukaan media yang diukur.Karena kecepatan perambatan gelombang elektromagnetik yang sangat tinggi, interval waktu antara pulsa yang ditransmisikan dan yang diterima sangat kecil (tingkat nanodetik) dan sulit untuk ditentukan.Pengukur level radar HF 26G menggunakan teknologi solusi korelasi khusus untuk secara akurat mengidentifikasi interval waktu antara pulsa yang ditransmisikan dan diterima, yang selanjutnya menghitung jarak dari antena ke permukaan media yang diukur.
Parameter Teknis Pemancar Tingkat Radar NYRD-TJ 26G
Aplikasi tipikal | Mudah mengkristal, kondensasi embun, beracun, korosi kuat, debu kuat, tingkat sanitasi, dll. |
bahan antena | Antena Lensa, 316L+PTFE (Opsional) |
Rentang pengukuran | 40m |
Akurasi pengukuran | 0,05% -0,1%FS |
Sumber Daya listrik | 24VDC (Dua baris, empat baris) |
Suhu sedang | -40~+120℃,-40~+260℃ |
Koneksi proses | Flange, braket (opsional) |
Tekanan proses | -0.1~2.0MPa |
Tingkat perlindungan | IP67 |
Kelas tahan ledakan | Exia II CT6 (opsional) |
Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
Fitur Desain Pemancar Tingkat Radar NYRD-TJ 26G
1. Diproduksi dengan bahan yang sangat stabil.
2. Mengadopsi pengukuran non-kontak tingkat lanjut.
3. Ukur ketinggian media cair dan padat.
4. Dapat mengukur semua media dengan konstanta dielektrik > 1,8.
5. Rentang pengukuran 0...20m (dapat diperpanjang hingga 35 meter).
6. Mengadopsi sistem dua kawat dan teknologi catu daya loop, tegangan catu daya dan sinyal keluaran ditransmisikan melalui kabel dua inti.
7. Tidak terpengaruh oleh kebisingan, uap, debu, vakum dan kondisi kerja lainnya.
8. Tidak terpengaruh oleh perubahan densitas medium, viskositas dan suhu.
