Detail produk:
|
bahan antena: | PP/PVDF (opsional) | Rentang pengukuran: | 35m |
---|---|---|---|
Sumber Daya listrik: | 24VDC (Dua baris, empat baris) | Suhu sedang: | -40~+80℃ |
Koneksi proses: | Flange, braket (opsional) | Tekanan Proses: | -0.1~0.3MPa |
Keluaran sinyal: | 4...20mA/HART/RS485/Modbus... | Aplikasi tipikal: | Pengukuran cairan agresif dalam bejana kecil di bawah kondisi proses yang sederhana |
Cahaya Tinggi: | Pemancar Tingkat Radar Cair Korosif,Pemancar Tingkat Cairan Radar 26G,Pemancar Tingkat Jenis Radar IP67 |

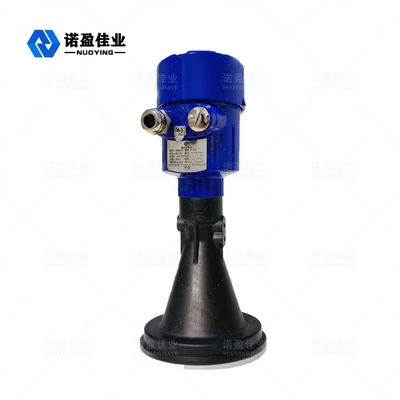

Cairan Korosif Frekuensi Tinggi 35m IP67 NYRD87 26G Pemancar Tingkat Radar
Prinsip Kerja Pemancar Tingkat Radar NYRD87 26G
Antena pengukur level radar frekuensi tinggi memancarkan pulsa gelombang mikro yang sangat sempit.Pulsa ini merambat di ruang angkasa dengan kecepatan cahaya dan memenuhi permukaan media yang diukur.Sebagian energinya dipantulkan kembali dan diterima oleh antena yang sama.
Interval waktu antara pulsa yang ditransmisikan dan pulsa yang diterima sebanding dengan jarak dari antena ke permukaan media yang diukur.Karena kecepatan rambat gelombang elektromagnetik yang sangat tinggi, interval waktu antara pulsa yang ditransmisikan dan pulsa yang diterima sangat kecil (orde nanodetik) dan sulit untuk dikonfirmasi.Pengukur level radar frekuensi tinggi 26G menggunakan teknologi solusi terkait khusus yang dapat secara akurat mengidentifikasi interval waktu antara pulsa yang ditransmisikan dan pulsa yang diterima, sehingga dapat menghitung lebih lanjut jarak dari antena ke permukaan media yang diukur.
Fitur Desain Pemancar Tingkat Radar NYRD87 26G
1. Ukuran antena kecil, mudah dipasang;Radar non-kontak, tidak aus, tidak ada polusi.
2. Hampir tidak terpengaruh oleh korosi dan busa;Tidak terpengaruh oleh kepadatan sedang, perubahan suhu dan tekanan.
3. Lingkungan debu yang parah berdampak kecil pada pengoperasian pengukur tingkat frekuensi tinggi.
4. Panjang gelombang yang lebih pendek, refleksi yang lebih baik untuk permukaan padat yang miring.
5. Sudut sinar kecil dan energi terkonsentrasi.
6. Area buta pengukuran lebih kecil, dan hasil yang baik dapat dicapai untuk pengukuran tangki kecil.
7. Rasio signal-to-noise yang tinggi untuk kinerja yang lebih baik bahkan dalam kondisi yang berfluktuasi.
Parameter Teknis Pemancar Tingkat Radar NYRD87 26G
Aplikasi tipikal | Pengukuran cairan agresif dalam bejana kecil di bawah kondisi proses yang sederhana |

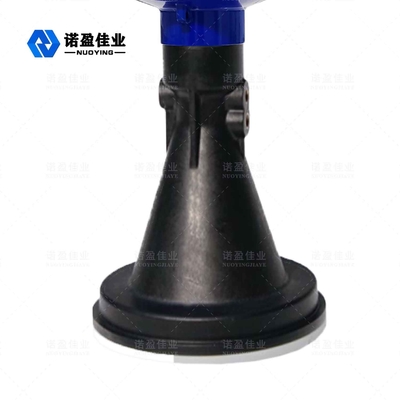

bahan antena | PP/PVDF (opsional) |
Rentang pengukuran | 35m |
Akurasi pengukuran | 0,05% -0,1%FS |
Sumber Daya listrik | 24VDC (Dua baris, empat baris) |
Suhu sedang | -40~+80℃ |

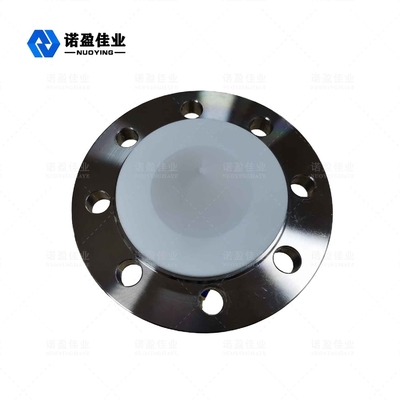

Koneksi proses | Flange, braket (opsional) |
Tekanan proses | -0.1~0.3MPa |
Tingkat perlindungan | IP67 |
Kelas tahan ledakan | Exia II CT6 (opsional) |
Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Catatan: Sesuai dengan kebutuhan spesifik pengguna, produk desain dapat disesuaikan.
