Detail produk:
|
Aplikasi tipikal: | Partikel debu padat | Bentuk antena: | Tongkat, tetesan air, datar, terompet, permukaan yang dilempar, lensa |
---|---|---|---|
Sumber Daya listrik: | 24VDC | Keluaran sinyal: | 4...20mA/HART/RS485/Modbus... |
Akurasi Pengukuran: | 0,05% ~ 0,1% FS | keterkaitan prosedur: | ulir sekrup, braket, flensa, klem, opsional, |
Suhu Proses: | -40~+130℃,-40~+150℃,-40~+260℃,-40~+1200℃ | Koneksi proses: | Benang flensa (opsional) |
Kelas perlindungan: | IP65, IP67, IP68 | ||
Cahaya Tinggi: | Pengukur Level Radar Cerdas,Pengukur Level Radar Tangki Gas,Sensor Level Tangki Radar 26 G |

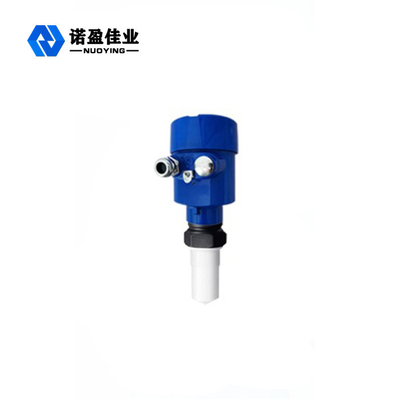

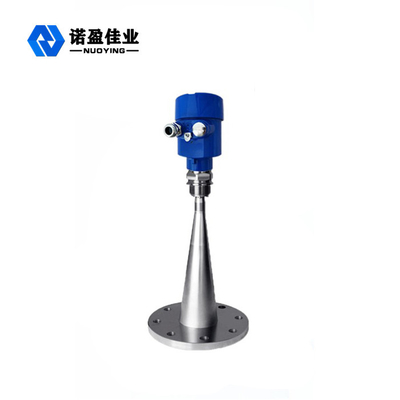

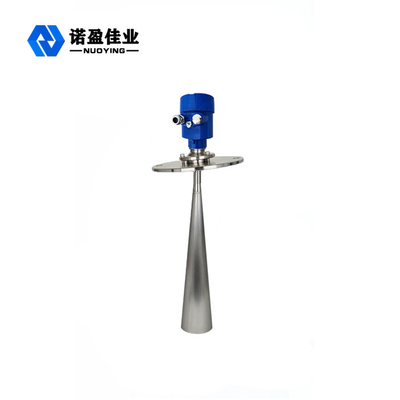

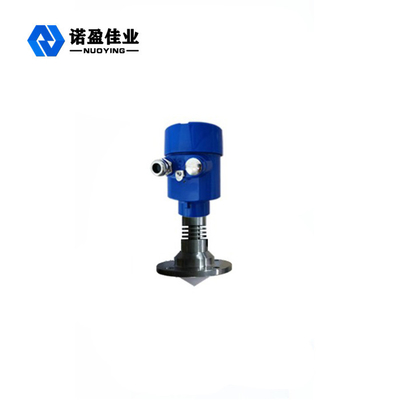

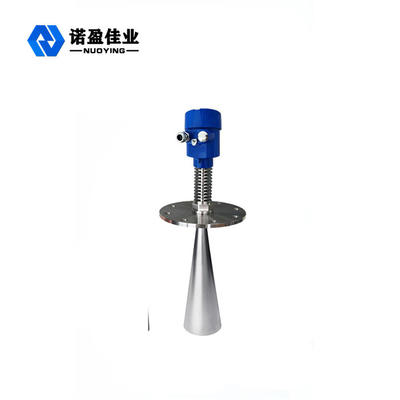

26 G Intelligent Radar Level Meter Non Contact Radar Digunakan Dalam Pengukuran Kompleks
Prinsip kerja dariPengukur Level Radar Cerdas 26 G
Antena tingkat radar memancarkan pulsa gelombang mikro sempit, yang ditransmisikan ke bawah melalui antena.Setelah gelombang pulsa menyentuh permukaan media yang diukur, itu dipantulkan kembali dan diterima oleh sistem antena lagi, dan sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level (karena kecepatan perambatan pulsa sangat cepat , gelombang elektromagnetik mencapai target dan dipantulkan kembali ke penerima. Waktu yang dibutuhkan untuk bolak-balik hampir seketika)
Fitur Desain dariPengukur Level Radar Cerdas 26 G
Ukuran antena kecil, mudah dipasang;Radar non-kontak, tidak aus, tidak ada polusi.
hampir kebal terhadap korosi dan busa;Tidak terpengaruh oleh kepadatan sedang, perubahan suhu dan tekanan.
Lingkungan debu yang serius memiliki sedikit pengaruh pada pekerjaan pengukur tingkat frekuensi tinggi.
Panjang gelombang yang lebih pendek, refleksi yang lebih baik pada permukaan padat yang miring.
Sudut balok kecil, energi terkonsentrasi, yang meningkatkan kemampuan gema dan kondusif untuk menghindari objek interferensi.
Mengukur area buta lebih kecil, untuk pengukuran tangki kecil juga akan mencapai hasil yang baik.
Rasio signal-to-noise yang tinggi, bahkan dalam kasus fluktuasi juga dapat memperoleh kinerja yang lebih baik.
kasus fluktuasi juga dapat memperoleh kinerja yang lebih baik.
Frekuensi tinggi, adalah pilihan terbaik untuk mengukur medium konstanta dielektrik padat dan rendah. Frekuensi tinggi, adalah pilihan terbaik untuk mengukur medium konstanta dielektrik padat dan rendah.
Parameter Teknis dariPengukur Level Radar Cerdas 26 G
Aplikasi tipikal | Berbagai cairan (korosi kuat, konstanta dielektrik rendah, pencampuran, uap, kristalisasi, kondensasi, bubur, suhu tinggi dan tekanan tinggi, dll.) |
Berbagai debu (debu kuat, debu apung, bubuk semen, bubuk kapur, fly ash, kristalisasi, dll.) | |
Berbagai padatan (biji-bijian, kerikil, bijih besi, blok batu bara, dll.) | |
model produk
|
NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
NYRD87,NYRD-PB,,NYRD-SD,NYRD-TJ,NYRD-SL | |
Bentuk antena |
Tongkat, tetesan air, datar, terompet, permukaan yang dilempar, lensa |
bahan antena | PTFE,304.316,PP,PFA |
rentang pengukuran | 10m,20m,30m,35m,40m,80m |
akurasi pengukuran | 0,05% ~ 0,1% FS |
Tegangan Catu Daya | 24VDC (dua kawat, empat kawat), 220VAC |
keluaran sinyal |
4...20mA/HART/RS485/Modbus... |
Suhu proses | -40~+130℃,-40~+150℃,-40~+260℃,-40~+1200℃ |
Tekanan proses |
-0.1~0.3MPa,-0.1~2.0MPa,-0.1~4.0MPa, |
keterkaitan prosedur | ulir sekrup, braket, flensa, klem (opsional) |
Antarmuka listrik | M20*1.5,½ NPT |
tingkat perlindungan | IP65, IP67, IP68 (opsional) |
klasifikasi tahan ledakan | Exia II CT6 Ga,Exd II CT6 Gb (Lihat sertifikat untuk detailnya) |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
