Detail produk:
|
Model: | NYRD-PB-B | frekuensi transmisi: | 26GHz |
---|---|---|---|
Pengambilan sampel gema: | 100 kali/dtk | jangkauan: | 40m |
Ketepatan: | 0,05%~0,1%FS | Keluaran sinyal: | 4...20mA/HART |
Suhu Proses: | -40~+130℃ | Tekanan Proses: | -0.1~2.0MPa |
Cahaya Tinggi: | Pemancar Tingkat Radar Ulir Sekrup,Transduser Tingkat Radar Panel Datar,Sakelar Tingkat Radar PTFE Empat Kawat |

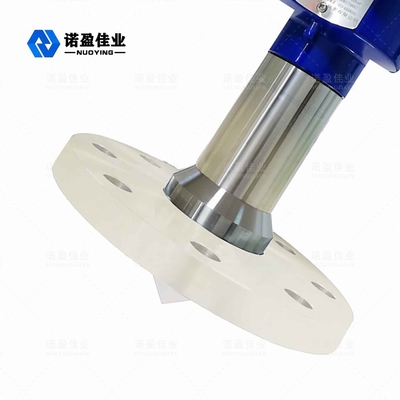

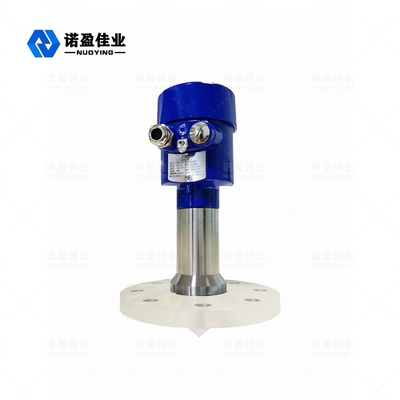

Pemancar Tingkat Radar Panel Datar Empat Kawat PTFE NYRD-PB-B 4Mpa Ulir Sekrup
Pemancar Tingkat Radar Panel Datar PTFE NYRD-PB-BPengoperasian Prinsip
Antena tingkat radar memancarkan pulsa gelombang mikro sempit, yang ditransmisikan ke bawah melalui antena.Non-adhesi - adalah tegangan permukaan minimum dalam bahan padat dan tidak melekat pada zat apa pun.Setelah pulsa menyentuh permukaan media yang diukur, itu dipantulkan kembali dan diterima oleh sistem antena lagi, dan sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level.Tahan cuaca - memiliki umur plastik terbaik untuk penuaan.
Seperti yang ditunjukkan gambar:
SEBUAH.Pengaturan rentang, penyesuaian rendah (4mA)B.Penyesuaian tinggi (20mA)C.Kisaran zona buta
Permukaan referensi untuk pengukuran: Permukaan bawah ulir atau permukaan penyegelan flensa.
Parameter Teknis Pemancar Level Radar Panel Datar PTFE NYRD-PB-B
Model | NYRD-PB-B | ||||
Aplikasi tipikal | Uap, kabut, busa, korosi kuat, kristalisasi, kondensasi, adhesi, dll. | ||||
frekuensi transmisi | 26GHz | ||||
Pengambilan sampel gema | 100 kali/dtk | ||||
bahan antena | PTFE+304 | PTFE | |||
Jangkauan | 40m | ||||
Ketepatan | 0,05% 0,1% FS | ||||
Pasokan daya | 24VDC (Dua-kawat, Empat-kawat), 220V AC | ||||
Kekuasaan | 3W | ||||
Keluaran sinyal | 4...20mA/HART | ||||
Suhu proses | -40~+130℃ | ||||
Tekanan proses | -0.1~2.0MPa | ||||
Koneksi proses | Braket, flensa (opsional) | ||||
Antarmuka Listrik | M20×1.5, " NPT | ||||
Kelas perlindungan | IP 67 | ||||
Kelas tahan ledakan | ExiaⅡCT6 Ga, ExdⅡCT6 Gb(opsional) |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
