Detail produk:
|
| Aplikasi tipikal: | Cairan, cairan suhu proses tinggi | Rentang pengukuran: | 35m |
|---|---|---|---|
| Suhu sedang: | -40~+300℃ | Antarmuka listrik: | M20 × 1,5, 1/2 NPT |
| Sumber Daya listrik: | 24VDC (Dua baris, empat baris) | Koneksi proses: | Flensa (opsional) |
| Tekanan Proses: | -0.1~4.0MPa | ||
| Cahaya Tinggi: | Pemancar Level Radar Pengukuran Cairan,Sensor Level Tangki Radar 35m,Pemancar Level GWR 6GHz |
||

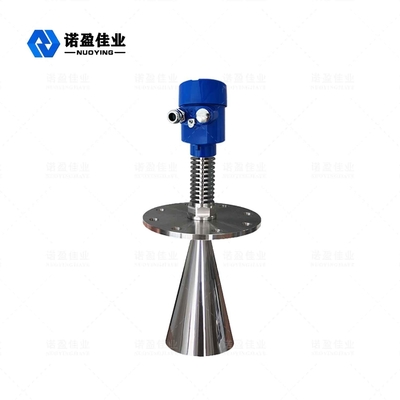

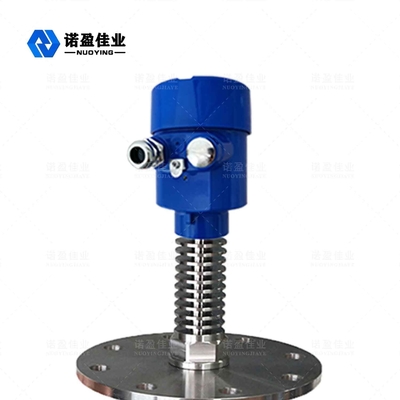

Pengukuran Akurasi Pemancar Level Radar 35m Liquid NYRD803S 6GHz
Prinsip Kerja Pemancar Tingkat Radar NYRD803S 6GHz
Gelombang radar merambat dengan kecepatan cahaya.Waktu berjalan dapat diubah menjadi sinyal level oleh komponen elektronik.Metode perpanjangan waktu khusus memastikan pengukuran yang stabil dan akurat dalam waktu singkat.
Bahkan dalam kasus gema palsu di bawah kondisi operasi yang kompleks, tingkat gema dapat dianalisis secara akurat dengan teknologi mikroprosesor terbaru dan perangkat lunak debugging.
Memasukkan:
Antena menerima pulsa mikro yang dipantulkan dan mengirimkannya ke sirkuit elektronik.Mikroprosesor memproses sinyal ini dan mengidentifikasi gema yang dihasilkan oleh pulsa mikro pada permukaan material.Identifikasi sinyal gema yang benar dilakukan oleh perangkat lunak pulsa, dan akurasinya dapat mencapai tingkat milimeter.
Jarak D dari permukaan material sebanding dengan perjalanan waktu pulsa T:
D=C×T/2 (C adalah kecepatan cahaya)
Karena jarak E dari tangki kosong diketahui, level L adalah :
L=ED
keluaran:
Atur dengan memasukkan tinggi tangki kosong E (= titik nol), tinggi tangki penuh F (= skala penuh) dan beberapa parameter aplikasi.Parameter aplikasi akan secara otomatis menyesuaikan instrumen dengan lingkungan pengukuran, sesuai dengan output 4-20mA.
Parameter Teknis Pemancar Tingkat Radar NYRD803S 6GHz
| Aplikasi tipikal | Cairan, cairan suhu proses tinggi |
| bahan antena | 304 (opsional) |
| Rentang pengukuran | 35m |
| Sumber Daya listrik | 24VDC (Dua baris, empat baris) |
| Suhu sedang | -40~+300℃ |
| Tekanan proses | -0.1~4.0MPa |
| Koneksi proses | Flensa (opsional) |
| Akurasi pengukuran | 0,05% -0,1%FS |
| Tingkat perlindungan | IP67 |
| Kelas tahan ledakan | Exia II CT6 |
| Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Fitur Desain Pemancar Tingkat Radar NYRD803S 6GHz
1. Ini mengadopsi teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan gema penemuan gema yang unik.Produk ini dapat diterapkan pada berbagai kondisi kerja yang kompleks.
2. Fungsi "pembelajaran gema palsu" memungkinkan instrumen untuk secara akurat mengidentifikasi gema yang benar di bawah berbagai kondisi gema palsu, menghasilkan hasil pengukuran yang akurat.
3. Berbagai mode koneksi proses dan jenis elemen deteksi dapat disesuaikan sesuai dengan kebutuhan pelanggan.
4. Menggunakan mode kerja pulsa, produk memiliki daya emisi yang sangat rendah dan dapat dipasang di berbagai wadah logam dan non-logam tanpa membahayakan tubuh dan lingkungan manusia.
Catatan: Sesuai dengan kebutuhan spesifik pengguna, produk desain dapat disesuaikan.
