Detail produk:
|
Aplikasi tipikal: | Cairan tanpa diaduk | bahan antena: | 304 (opsional) |
---|---|---|---|
Rentang pengukuran: | 35m | Suhu sedang: | -40~+130℃ |
Tekanan Proses: | -0.1~4.0MPa | Koneksi proses: | Flensa (opsional) |
Bentuk antena: | Jenis tanduk | ||
Cahaya Tinggi: | Pemancar Level Cairan Radar,Sensor Level Cairan Radar Tipe Tanduk,Pemancar Level Tipe Radar 6GHz |

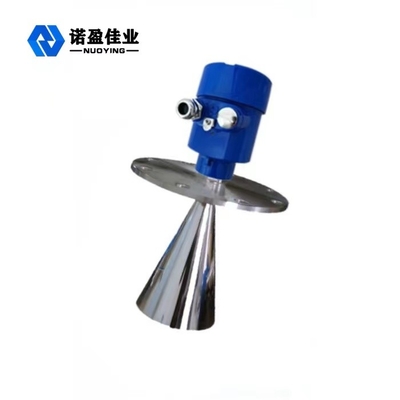

Hot Sale Horn Type Liquid 6GHz NYRD803 Pemancar Tingkat Radar
Prinsip Kerja Pemancar Tingkat Radar 6GHz NYRD803
Pulsa gelombang mikro yang sangat pendek dengan energi yang sangat rendah ditransmisikan dan diterima melalui sistem antena.Gelombang radar bergerak dengan kecepatan cahaya. Waktu berjalan dapat diubah menjadi sinyal level melalui komponen elektronik.Bahkan jika ada gema palsu di bawah kondisi kerja yang kompleks, gema tingkat material dapat dianalisis secara akurat dengan teknologi mikroprosesor terbaru dan perangkat lunak debugging.
Memasukkan:
Antena menerima pulsa mikro yang dipantulkan dan mengirimkannya ke sirkuit elektronik.Mikroprosesor memproses sinyal dan mengidentifikasi gema yang dihasilkan oleh pulsa mikro pada permukaan material.
Jarak D dari permukaan material sebanding dengan perjalanan waktu pulsa T:
D=C×T/2(C adalah kecepatan cahaya)
Karena jarak E dari tangki kosong diketahui, level material L adalah:
L=ED
Keluaran:
Ini diatur dengan memasukkan tinggi tangki kosong E (= titik nol), tinggi tangki penuh F (= skala penuh) dan beberapa parameter aplikasi.Parameter aplikasi akan secara otomatis menyesuaikan instrumen dengan lingkungan pengukuran, sesuai dengan output 4-20mA.
Fitur Desain Pemancar Tingkat Radar 6GHz NYRD803
1. Pengukur level radar cerdas mengadopsi teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan gema penemuan gema yang unik.Produk ini dapat diterapkan pada berbagai kondisi kerja yang kompleks.
2. Fungsi "pembelajaran gema palsu" memungkinkan instrumen untuk secara akurat mengidentifikasi gema yang benar di bawah beberapa kondisi gema palsu, sehingga memperoleh hasil pengukuran yang akurat.
3. Berbagai mode koneksi proses dan jenis komponen deteksi dapat disesuaikan sesuai dengan kebutuhan pelanggan.
4. Dengan mode kerja pulsa, produk memiliki daya emisi yang sangat rendah dan dapat dipasang di berbagai wadah logam dan non-logam, tanpa membahayakan tubuh manusia dan lingkungan.
Parameter Teknis Pemancar Tingkat Radar 6GHz NYRD803
Aplikasi tipikal | Cairan tanpa diaduk |
bahan antena | 304 (opsional) |
Rentang pengukuran | 35m |
Sumber Daya listrik | 24VDC (Dua baris, empat baris) |
Suhu sedang | -40~+130℃ |
Tekanan proses | -0.1~4.0MPa |
Koneksi proses | Flensa (opsional) |
Akurasi pengukuran | 0,05% -0,1%FS |
Tingkat perlindungan | IP67 |
Kelas tahan ledakan | Exia II CT6 |
Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Bidang Aplikasi Pemancar Tingkat Radar 6GHz NYRD803
1. Pembangkit listrik: Waduk, pompa silo, sendok uap, penyimpanan abu, tangki minyak, dll.
2. Ladang Minyak: Tangki penyimpanan minyak mentah, tangki penyimpanan minyak sulingan, pemisah tiga fase, tangki pengendapan, tangki limbah, dll.
3. Kimia: Menara penyulingan minyak mentah, silo bahan baku, silo menengah, tangki reaksi, tangki amonia, tangki penyimpanan aspal, dll.
4. Metalurgi: silo bahan baku, silo bahan pembantu, tangki penyangga sel elektrolitik, dll.
5. Sumber Daya Air: Kanal, waduk, irigasi lahan pertanian, dll.
6. Farmasi: tangki penyimpanan farmasi Cina, pemisah, tangki fermentasi, dll.
7. Pengolahan air: Waduk, tangki septik, tangki pengolahan air, tangki sedimentasi, sumur dalam, jaringan air minum, dll.
8.Kertas: Silo bahan baku, menara penyimpanan, drum pengering, dll.
9.Other: Quarry, perlindungan lingkungan dan industri lainnya.
