Detail produk:
|
Aplikasi tipikal: | Padat, partikel, debu kuat dan kesempatan lainnya | bahan antena: | 316L |
---|---|---|---|
Rentang pengukuran: | 15MM | Sumber Daya listrik: | 24VDC (Dua baris, empat baris) |
Suhu media: | -40~+250℃ | Tekanan Proses: | -0.1~4.0MPa |
Koneksi proses: | braket, flensa | Keluaran sinyal: | 4...20mA/HART/RS485/Modbus... |
Cahaya Tinggi: | Pengukur Level Radar Tipe Tanduk,Pengukur Level Radar Padat,Pemancar Level Tipe Radar 26GHz |

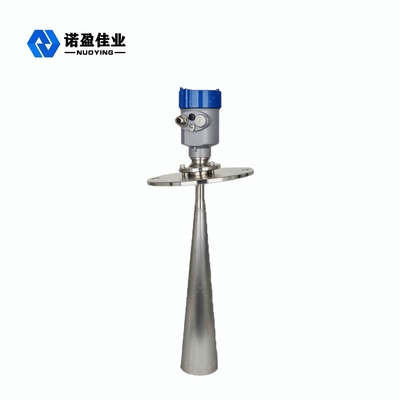

Frekuensi Tinggi Padat 26GHz NYRD808 Radar Level Meter
Prinsip Kerja Pengukur Level Radar 26GHz NYRD808
Radar level meter Sensor seri NYRD80X adalah alat pengukur level radar frekuensi tinggi 26GHz dengan jarak pengukuran maksimum 80m.Antena lebih dioptimalkan, dan mikroprosesor cepat yang baru dapat melakukan analisis dan pemrosesan sinyal tingkat yang lebih tinggi, membuat instrumen dapat digunakan dalam ketel reaksi, nampan padat, dan beberapa kondisi pengukuran yang kompleks.
Antena posisi objek radar memancarkan pulsa gelombang mikro sempit yang ditransmisikan ke bawah melalui antena.Setelah gelombang pulsa menyentuh permukaan medium yang diukur, gelombang tersebut dipantulkan kembali dan diterima oleh sistem antena lagi.Sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level objek (Karena pulsa bergerak sangat cepat, waktu yang dibutuhkan gelombang elektromagnetik untuk mencapai targetnya dan memantul kembali ke penerima hampir seketika).
Parameter Teknis Pengukur Level Radar 26GHz NYRD808
Aplikasi tipikal | Padat, partikel, debu kuat dan kesempatan lainnya |
Model produk | Rp808 |
bahan antena | 316 (opsional) |
Rentang pengukuran | 15mm |
Koneksi proses | Flange, braket (opsional) |
Suhu media | -40~+250℃ |
Tekanan proses | 2.0MPa |
Sumber Daya listrik | 24VDC (Dua baris, empat baris) |
Ketepatan | 0,1% FS |
Tingkat perlindungan | IP67 |
Kelas tahan ledakan | Exd II BT4 |
Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Catatan: Produk dapat disesuaikan sesuai dengan kebutuhan spesifik pengguna.
Fitur Desain Pengukur Level Radar 26GHz NYRD808
1. Ukuran antena kecil, mudah dipasang;Radar non-kontak, tidak aus, tidak ada polusi.
2. Hampir tidak terpengaruh oleh korosi dan busa;Tidak terpengaruh oleh kepadatan sedang, perubahan suhu dan tekanan.
3. Lingkungan debu yang parah memiliki sedikit dampak pada pengoperasian pengukur tingkat frekuensi tinggi.
4. Panjang gelombang yang lebih pendek, refleksi yang lebih baik untuk permukaan padat yang miring.
5. Sudut sinar kecil dan energi terkonsentrasi.
6. Area buta pengukuran lebih kecil, dan hasil yang baik dapat dicapai untuk pengukuran tangki kecil.
7. Rasio signal-to-noise yang tinggi untuk kinerja yang lebih baik bahkan dalam kondisi yang berfluktuasi.
8. Frekuensi tinggi, pilihan terbaik untuk mengukur media konstanta dielektrik padat dan rendah.
Bidang Aplikasi Pengukur Level Radar 26GHz NYRD808
1. Pembangkit listrik: tumpukan batubara, silo batubara mentah, tangki pemurnian gas buang, pompa silo, penyimpanan abu, tangki minyak, dll.
2. Ladang minyak: tangki penyimpanan minyak jadi, pemisah tiga fase, tangki pengendapan, tangki lumpur pengeboran, dll.
3. Industri kimia: silo bahan baku, silo antara, tangki reaksi, silo padat, pemisah, dll.
4. Metalurgi: tanur tinggi, silo bijih, penghancur bijih, silo bahan baku, silo bahan pembantu, silo bubuk alumina, dll.
5. Semen: silo batu, silo bahan baku, silo bubuk batubara, silo penyimpanan terak, beton komersial, dll.
6. Bahan makanan: tangki penyimpanan gula mentah, tangki penyimpanan pasta tomat, tangki penyimpanan tempat pembuatan bir, dll.
7. Farmasi: tangki penyimpanan farmasi, pemisah, tangki fermentasi, dll.
8. Kertas: tempat bahan baku, menara penyimpanan, drum pengering, tempat penyimpanan bahan kimia, dll.
9. Lainnya: tambang, tambang batu bara, perlindungan lingkungan, pembuatan kapal dan industri lainnya.
