Detail produk:
|
Ketepatan: | 1,5-3mm | Sumber Daya listrik: | Tenaga surya 24VDC |
---|---|---|---|
jarak: | 80M | Koneksi proses: | Pemasangan braket |
Suhu Proses: | -40~80 | Suhu Operasional: | -40~80 |
Keluaran sinyal: | HART/RS485/Modbus... | Kekuatan: | 3W |
Cahaya Tinggi: | Pemancar Tingkat Radar Frekuensi Tinggi,Pemancar Tingkat Radar 20ma RS485,Sensor Tingkat Tangki Radar RS485 |

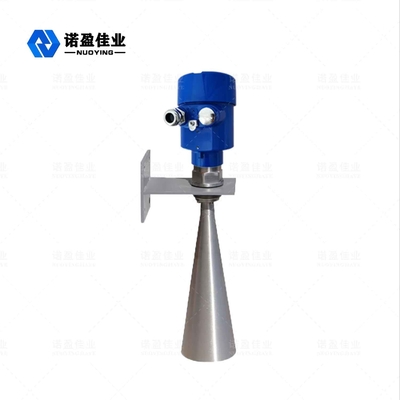

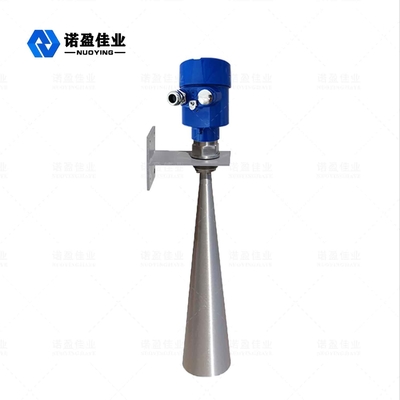

26GHz NYRD-SL Radar Tingkat Meter
Pengukur level radar NYRD-SL, juga dikenal sebagai radar level air, adalah perangkat elektronik yang menggunakan gelombang elektromagnetik untuk mendeteksi target.Fungsi utamanya adalah untuk melakukan pemantauan pemeliharaan air, pengolahan limbah dan peringatan banjir.Prinsip pengukuran utama adalah mengirim pulsa radar dari antena penginderaan ketinggian air radar, yang menerima pulsa yang dipantulkan kembali dari permukaan air dan mencatat waktu T. Karena kecepatan rambat C gelombang elektromagnetik adalah konstan, jarak D ke permukaan air dapat diperoleh.
Radar Tingkat MeterParameter Teknis
Aplikasi tipikal | Pemantauan ketinggian air sungai, saluran, kanal dan beting |
frekuensi transmisi | 26GHz |
Ketepatan | 1,5-3mm |
Jarak | 30m 80m 120m |
bahan antena | 304 316L (opsional) |
Pengambilan sampel gema | 100 kali/dtk |
Suhu proses | -40~80 |
Kelembaban lingkungan | 0~90% |
Resolusi | 1mm |
Koneksi proses | Pemasangan braket |
Antarmuka Listrik | M20×1.5, " NPT |
Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
Pasokan daya | 24V DC 12V DC (opsional) |
Kekuatan | 3W |
Bekerja saat ini | 10MA |
Kelas perlindungan | IP67 |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat MeterPengoperasian Prinsip
Antena tingkat radar memancarkan pulsa gelombang mikro sempit, yang ditransmisikan ke bawah melalui antena.Setelah pulsa menyentuh permukaan media yang diukur, itu dipantulkan kembali dan diterima oleh sistem antena lagi, dan sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level (karena kecepatan rambat pulsa sangat cepat, gelombang elektromagnetik mencapai target dan dipantulkan kembali ke penerima. Waktu yang dibutuhkan hampir seketika).
Radar Tingkat MeterFitur desain
Radar Tingkat Meter Bidang aplikasi
