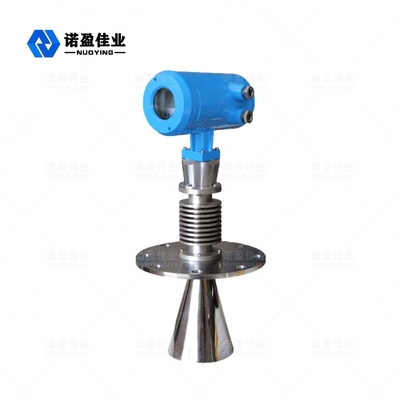

Pemancar Tingkat Radar EXia II CT6 4MPa Dua Kawat Akurasi 0,1%

NYRD803 Intelligent Radar Level Meter, Tipe suhu tinggi, Rentang Pengukuran: 0~35m,-40~250℃,-0,1-4MPa, 4-20mA/HART

NYRD803 Pengukur Level Radar Cerdas

Radar Tingkat MeterPengoperasian Prinsip

Pengukur level radar cocok untuk tingkat bahan cair, bubur, dan granular dari pengukuran kontinu non-kontak, cocok untuk suhu, perubahan tekanan;Dimana terdapat gas inert dan volatil.

Metode pengukuran pulsa gelombang mikro diadopsi, dan dapat bekerja secara normal di kisaran pita frekuensi industri.Energi sinar rendah, dapat dipasang di berbagai logam, wadah atau pipa non-logam, tidak membahayakan tubuh manusia dan lingkungan.

Radar Tingkat MeterParameter Teknis

kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!

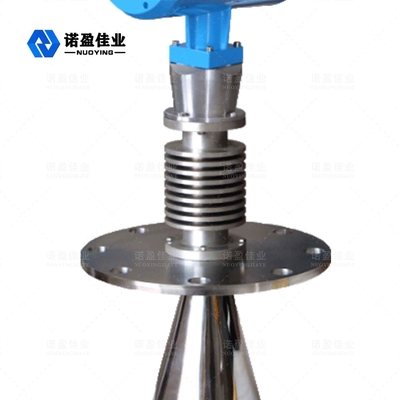

Antena pengukur level radar untuk menghubungkan struktur radiator, radiator adalah sejenis peralatan listrik yang menggunakan perangkat pendingin komponen elektron panas, dibuat lebih dari 304/316 bahan seperti struktur lembaran baja tahan karat.Heat sink dapat membuat panas dari komponen konduksi lebih efektif, sehingga produk dapat diterapkan pada kesempatan suhu yang lebih tinggi.

Radar Tingkat MeterFitur desain

NYRD803 pengukur level cocok untuk pengukuran non-kontak terus menerus dari cairan, bubur dan pelet, variasi tekanan;adanya gas inert dan situasi yang mudah menguap
◎.Gunakan metode pengukuran pulsa gelombang mikro, ini dapat bekerja secara normal dalam pita industri yang sering.Untuk balok energi yang lebih rendah, dapat dipasang pada berbagai logam, wadah atau pipa non-logam, tidak membahayakan manusia dan lingkungan.

Radar Tingkat MeterPersyaratan instalasi

Deskripsi instalasi

Jarak yang direkomendasikan (1) dari dinding ke dinding luar pipa pendek yang dipasang:

• Jarak dari dinding tangki: 1/6 dari diameter tangki, min.jarak adalah 200mm
• Tidak diperbolehkan memasang di atas silo pengumpanan material (4)
• Tidak boleh dipasang di posisi tengah(3), jika dipasang di tengah, akan menyebabkan gema gelombang palsu, mengganggu gema gelombang dan menyebabkan hilangnya sinyal.
• Jika jarak antara pengukur dan dinding tangki tidak dapat diamankan, media di dinding tangki akan menempel menyebabkan gema gelombang palsu, selama debugging pengukur, gema gelombang palsu belum disimpan.

Pemasangan di dalam tangki

• Dalam pancaran gelombang sinyal, hindari pemasangan material berikut (1) Sakelar batas, sensor suhu, dll
• Posisi simetris (2) cincin vakum, koil pemanas, celemek, dll.
• Jika ada (1)(2) zat interferensi, gunakan tabung gelombang terpandu untuk pengukuran.
