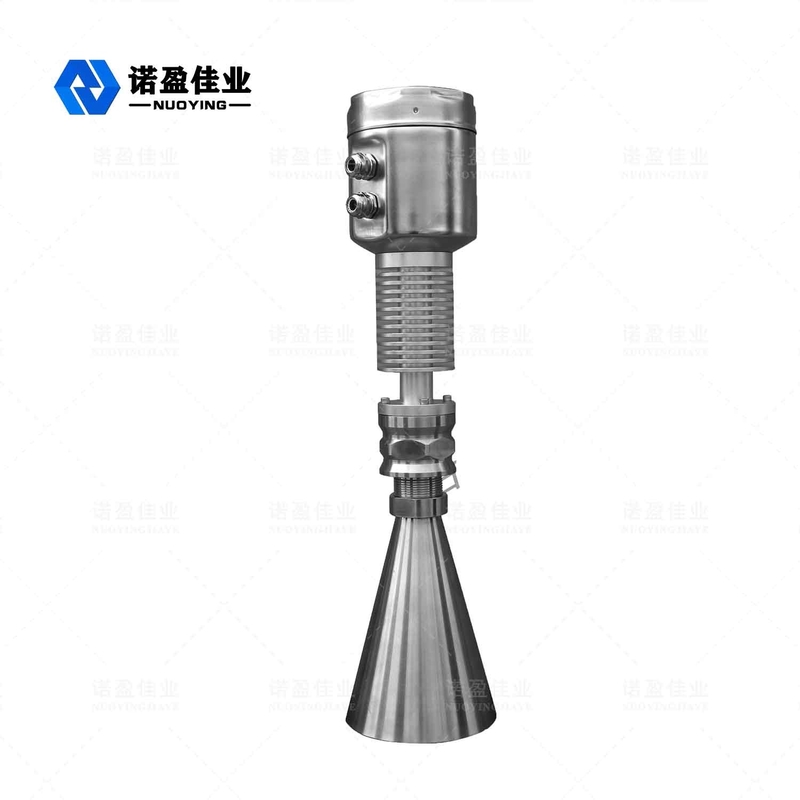

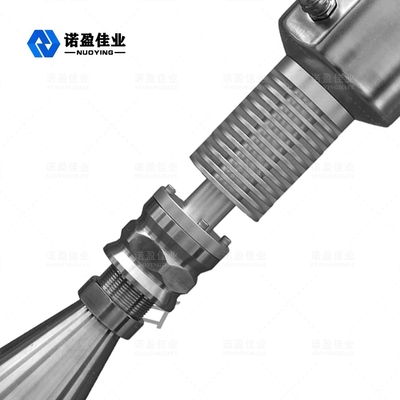

SS316 Pemancar Tingkat Radar Non Kontak 35m Pemancar Tingkat GWR

NYRD803 Perumahan Baja Tahan Karat Pengukur Level Radar Cerdas -40~250℃ Pemancar Level

NYRD803 Pengukur Level Radar Cerdas

Radar Tingkat MeterPengoperasian Prinsip

Pulsa energi emisi rendah melalui transmisi gelombang mikro yang sangat pendek dan sistem antena penerima.dengan kecepatan cahaya.Waktu berjalan dapat dikonversi ke komponen elektronik sinyal level.Waktu khusus untuk metode ekstensi yang sangat singkat memastikan pengukuran yang stabil dan akurat.
Bahkan jika kondisi kasus yang lebih kompleks, ada gema palsu, dengan teknologi pemrosesan mikro terbaru dan perangkat lunak debugging dapat secara akurat menganalisis gema tingkat material.

Memasukkan

Antena menerima pulsa gelombang mikro yang dipantulkan dan ditransmisikan ke sirkuit elektronik, mikroprosesor memproses sinyal ini, mengidentifikasi pulsa mikro yang dihasilkan dalam gema permukaan material.Pengenalan sinyal gema yang benar oleh perangkat lunak cerdas diselesaikan hingga akurasi milimeter.Jarak D dari permukaan material dan waktu tempuh pulsa T sebanding dengan:

D=C×T/2
Dimana C adalah kecepatan cahaya
Karena jarak tangki kosong E diketahui, maka level L adalah:
L=ED

Keluaran

Dengan memasukkan tinggi E (= nol) tangki kosong, tinggi tangki penuh F (= Skala Penuh) dan beberapa aplikasi untuk mengatur parameter, parameter aplikasi akan secara otomatis menyesuaikan instrumen untuk mengukur lingkungan.Sesuai dengan keluaran 4-20mA.

Radar Tingkat MeterFitur desain

NYRD803 pengukur level cocok untuk pengukuran non-kontak terus menerus dari cairan, bubur dan pelet, variasi tekanan;adanya gas inert dan situasi yang mudah menguap
◎.Gunakan metode pengukuran pulsa gelombang mikro, ini dapat bekerja secara normal dalam pita industri yang sering.Untuk balok energi yang lebih rendah, dapat dipasang pada berbagai logam, wadah atau pipa non-logam, tidak membahayakan manusia dan lingkungan.

Radar Tingkat MeterPersyaratan instalasi

Deskripsi instalasi

Jarak yang disarankan (1) dari dinding ke dinding luar pipa pendek yang dipasang:

• Jarak dari dinding tangki: 1/6 dari diameter tangki, min.jarak adalah 200mm
• Tidak diperbolehkan memasang di atas silo pengumpanan material (4)
• Tidak boleh dipasang di posisi tengah(3), jika dipasang di tengah, akan menyebabkan gema gelombang palsu, mengganggu gema gelombang dan menyebabkan hilangnya sinyal.
• Jika jarak antara pengukur dan dinding tangki tidak dapat diamankan, media di dinding tangki akan menempel menyebabkan gema gelombang palsu, selama debugging pengukur, gema gelombang palsu belum disimpan.

Pemasangan di dalam tangki

• Dalam pancaran gelombang sinyal, hindari pemasangan material berikut (1) Sakelar batas, sensor suhu, dll
• Posisi simetris (2) cincin vakum, koil pemanas, celemek, dll.
• Jika ada (1)(2) zat interferensi, gunakan tabung gelombang terpandu untuk pengukuran.

Opsi instalasi yang dioptimalkan

• Ukuran antena: semakin besar ukuran antena, semakin kecil sudut kacang gelombang, dan gema gelombang interupsi akan semakin lemah.
• Penyesuaian antena: sesuaikan antena ke posisi pengukuran yang dioptimalkan.
• Tabung gelombang terpandu: tabung gelombang terpandu digunakan untuk menghindari gema gelombang interferensi.

Pemasangan NYRD803 di dalam tangki

Instalasi standar:

• Antena tidak dapat dimiringkan ke dinding tangki.
• Antena tanduk harus diperpanjang di luar pipa pendek instalasi;jika tidak, pipa ekstensi antena harus digunakan.
• Antena tanduk harus diatur agar vertikal, jangan sampai biji mengarah ke dinding tangki.

Radar Tingkat MeterMengukur Kondisi

Perhatian

• Rentang pengukuran dihitung dari titik di mana berkas gelombang menyentuh bagian bawah tangki, tetapi dalam kondisi khusus, jika bagian bawah tangki cekung atau meruncing, tidak mungkin untuk mengukur saat level material lebih rendah dari titik ini.
• Jika medium adalah konstanta listrik medium rendah, ketika berada pada level cairan rendah, terlihat di bagian bawah tangki, sekarang untuk mengamankan presisi pengukuran, kami sarankan untuk mengatur posisi cero pada posisi C ketinggian rendah.
• Secara teoritis, adalah mungkin untuk mencapai titik ujung antena untuk pengukuran, tetapi mengingat pengaruh korosi dan kepatuhan, nilai akhir rentang pengukuran harus berada pada titik 100mm dari ujung antena.
• Untuk perlindungan overflow, kita dapat menentukan jarak aman yang ditambahkan pada blind area.
• Min.rentang pengukuran terkait dengan antena.
• Di bawah kondisi konsentrasi yang berbeda, busa dapat menyerap dan memantulkan gelombang mikro, tetapi dalam kondisi tertentu, itu dapat diukur.
