Detail produk:
|
Rentang pengukuran: | 35m | Ketepatan: | < 0,1% |
---|---|---|---|
materi kasus: | Kasing Baja Tahan Karat | Koneksi proses: | Flensa (opsional), |
Kelas Perlindungan: | Instrumen tampilan IP67, IP67 | Suhu Operasional: | -40~130℃ |
Keluaran sinyal: | 4-20mA/HART/RS485/Modbus | Tekanan Proses: | -1~40BAR |
Cahaya Tinggi: | Pemancar Tingkat Radar SS304,Pemancar Tingkat Radar Asam 24VDC,Sensor Tingkat Air Radar 24VDC |

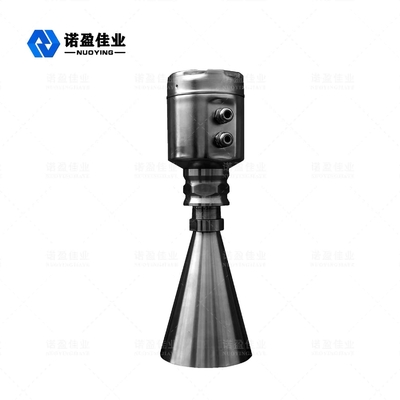

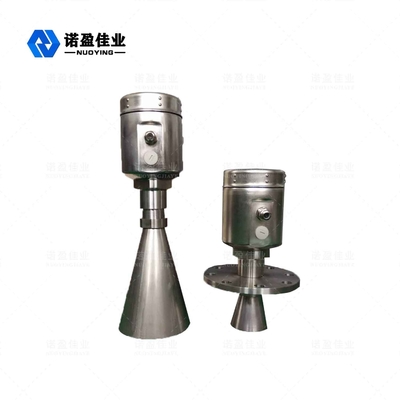

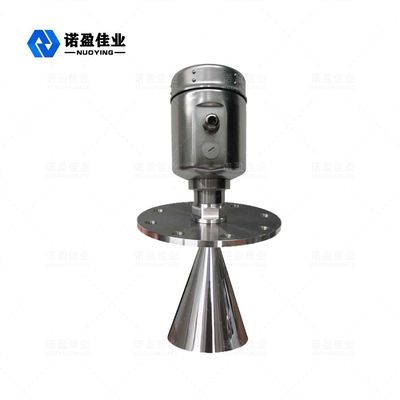

NYRD803 Perumahan Baja Tahan Karat Pemancar Level Meter Radar Cerdas
NYRD803 Pengukur Level Radar Cerdas
Radar Tingkat MeterPengoperasian Prinsip
Pulsa energi emisi rendah melalui transmisi gelombang mikro yang sangat pendek dan sistem antena penerima.dengan kecepatan cahaya.Waktu berjalan dapat dikonversi ke komponen elektronik sinyal level.Waktu khusus untuk metode ekstensi yang sangat singkat memastikan pengukuran yang stabil dan akurat.
Bahkan jika kondisi kasus yang lebih kompleks, ada gema palsu, dengan teknologi pemrosesan mikro terbaru dan perangkat lunak debugging dapat secara akurat menganalisis gema tingkat material.
Radar Tingkat MeterParameter Teknis
Aplikasi |
Kondisi proses sederhana, cair, bubur, padat contoh: tangki penyimpanan air cair;tangki penyimpanan asam soda;tangki bubur;partikel padat;Tank kecil |
Rentang pengukuran | 35m |
Bahan | 304.316 (opsional) |
Proses pemasangan | Flensa (opsional), |
Suhu proses | -40-130℃ |
Tekanan proses: | -1~40bar,-0.1~4MPa |
Pengulangan | ± 3mm |
Ketepatan | < 0,1% |
Batas kecepatan frekuensi | 6.8GHz |
tahan ledakan | EXiaIICT6 |
Tingkat perlindungan | IP67 |
Keluaran sinyal | 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) |
Sumber Daya listrik | 24VDC |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Memasukkan
Antena menerima pulsa gelombang mikro yang dipantulkan dan ditransmisikan ke sirkuit elektronik, mikroprosesor memproses sinyal ini, mengidentifikasi pulsa mikro yang dihasilkan dalam gema permukaan material.Pengenalan sinyal gema yang benar oleh perangkat lunak cerdas diselesaikan hingga akurasi milimeter.Jarak D dari permukaan material dan waktu tempuh pulsa T sebanding dengan:
D=C×T/2
Dimana C adalah kecepatan cahaya
Karena jarak tangki kosong E diketahui, maka level L adalah:
L=ED
Keluaran
Dengan memasukkan tinggi E (= nol) tangki kosong, tinggi tangki penuh F (= Skala Penuh) dan beberapa aplikasi untuk mengatur parameter, parameter aplikasi akan secara otomatis menyesuaikan instrumen untuk mengukur lingkungan.Sesuai dengan keluaran 4-20mA.
Radar Tingkat MeterFitur desain
NYRD803 pengukur level cocok untuk pengukuran non-kontak terus menerus dari cairan, bubur dan pelet, variasi tekanan;adanya gas inert dan situasi yang mudah menguap
◎.Gunakan metode pengukuran pulsa gelombang mikro, ini dapat bekerja secara normal dalam pita industri yang sering.Untuk balok energi yang lebih rendah, dapat dipasang pada berbagai logam, wadah atau pipa non-logam, tidak membahayakan manusia dan lingkungan.
Radar Tingkat MeterPersyaratan instalasi
Deskripsi instalasi
Jarak yang direkomendasikan (1) dari dinding ke dinding luar pipa pendek yang dipasang:
Pemasangan di dalam tangki
