Detail produk:
|
Rentang pengukuran: | 20m | Sumber Daya listrik: | 24VDC |
---|---|---|---|
Bahan: | PFA,PTFE (opsional) | Koneksi proses: | Ulir sekrup, Flange (opsional), |
materi kasus: | Kasing Baja Tahan Karat | Suhu Operasional: | -40~130℃ |
Keluaran sinyal: | 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) | Tekanan Proses: | -10~40bar |
Cahaya Tinggi: | NYRD801 Pengukur Level Radar Cerdas,Pengukur Level Radar Stainless Steel,Pemancar Level Cerdas Stainless Steel |

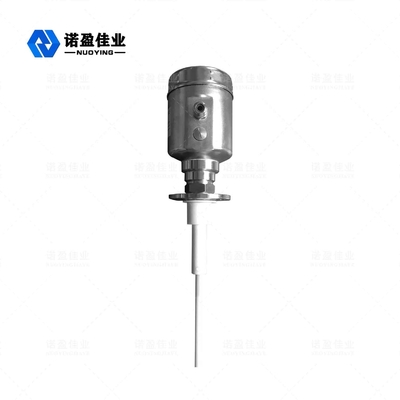

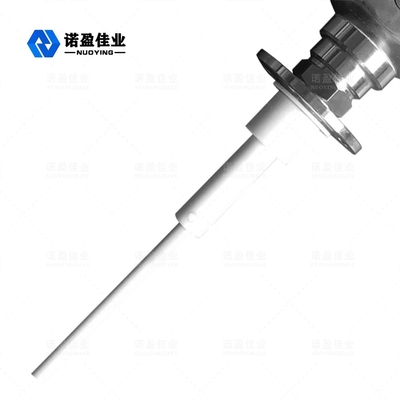

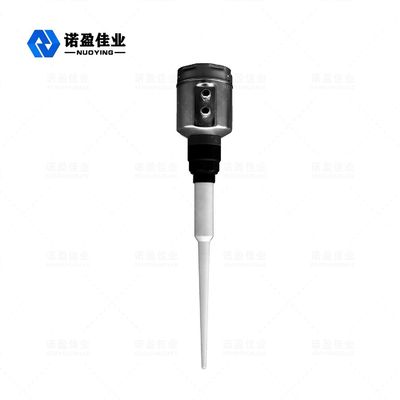

NYRD801 Pengukur Level Radar Cerdas
Radar Tingkat MeterPengoperasian Prinsip
Pulsa energi emisi rendah melalui transmisi gelombang mikro yang sangat pendek dan sistem antena penerima.dengan kecepatan cahaya.Waktu berjalan dapat dikonversi ke komponen elektronik sinyal level.Waktu khusus untuk metode ekstensi yang sangat singkat memastikan pengukuran yang stabil dan akurat.
Bahkan jika kondisi kasus yang lebih kompleks, ada gema palsu, dengan teknologi pemrosesan mikro terbaru dan perangkat lunak debugging dapat secara akurat menganalisis gema tingkat material.
Memasukkan
Antena menerima pulsa gelombang mikro yang dipantulkan dan ditransmisikan ke sirkuit elektronik, mikroprosesor memproses sinyal ini, mengidentifikasi pulsa mikro yang dihasilkan dalam gema permukaan material.Pengenalan sinyal gema yang benar oleh perangkat lunak cerdas diselesaikan hingga akurasi milimeter.Jarak D dari permukaan material dan waktu tempuh pulsa T sebanding dengan:
D=C×T/2
Dimana C adalah kecepatan cahaya
Karena jarak tangki kosong E diketahui, maka level L adalah:
L=ED
Keluaran
Dengan memasukkan tinggi E (= nol) tangki kosong, tinggi tangki penuh F (= Skala Penuh) dan beberapa aplikasi untuk mengatur parameter, parameter aplikasi akan secara otomatis menyesuaikan instrumen untuk mengukur lingkungan.Sesuai dengan keluaran 4-20mA.
Radar Tingkat MeterParameter Teknis
Aplikasi |
Kondisi proses sederhana, Cairan korosif, bubur, padat contoh: tangki penyimpanan air cair;tangki penyimpanan asam soda;tangki bubur;partikel padat;Tank kecil |
Rentang pengukuran | 20m |
Bahan | PFA, PTFE (opsional) |
Proses pemasangan | Ulir sekrup, Flange (opsional), |
Suhu proses | -40-130℃ |
Tekanan proses: | -1~20bar,-0.1~2MPa |
Pengulangan | ± 3mm |
Ketepatan | < 0,1% |
Batas kecepatan frekuensi | 6.8GHz |
tahan ledakan | EXiaIICT6 |
Tingkat perlindungan | IP67 |
Keluaran sinyal | 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) |
Sumber Daya listrik | 24VDC |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat MeterFitur desain
NYRD801 pengukur level cocok untuk pengukuran non-kontak terus menerus dari cairan, bubur dan pelet, variasi tekanan;adanya gas inert dan situasi yang mudah menguap
◎.Gunakan metode pengukuran pulsa gelombang mikro, ini dapat bekerja secara normal dalam pita industri yang sering.Untuk balok energi yang lebih rendah, dapat dipasang pada berbagai logam, wadah atau pipa non-logam, tidak membahayakan manusia dan lingkungan.
Radar Tingkat MeterPersyaratan instalasi
Pemasangan di dalam tangki
Opsi instalasi yang dioptimalkan
Pemasangan NYRD801 di dalam tangki
Instalasi standar:
