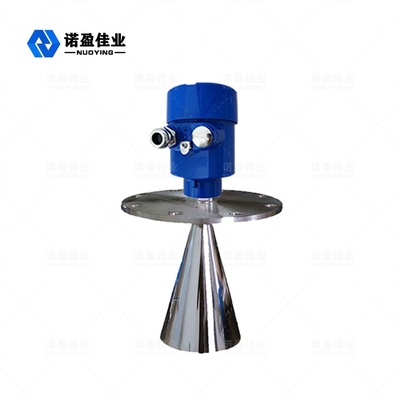

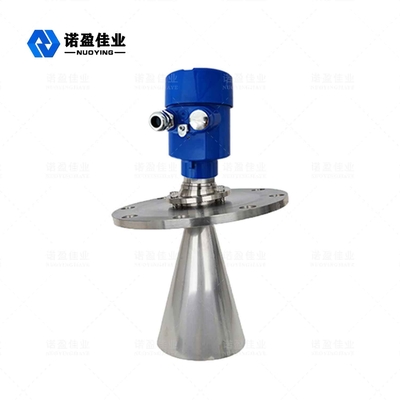

Flange Type 35m Intelligent Level Transmitter 316 SS Partikel Medium

NYRD803 Pengukur Level Radar Cerdas

Pengukur level radar mengadopsi metode pengukuran pulsa gelombang mikro, dan dapat normal dalam kisaran pita frekuensi industri, energi sinar rendah, dapat dipasang di berbagai logam, wadah atau pipa non-logam, cairan, bubur dan tingkat bahan partikel non -kontak pengukuran terus menerus.Cocok untuk debu, suhu, perubahan tekanan, gas inert, dan uap.Pengukur level radar tidak membahayakan tubuh manusia dan lingkungan, tetapi juga memiliki keunggulan tidak terpengaruh oleh proporsi medium, tidak terpengaruh oleh perubahan konstanta dielektrik, dan tidak memerlukan penyesuaian di tempat.Ini adalah pilihan yang sangat baik baik untuk kebutuhan industri, atau untuk pertimbangan manfaat ekonomi bagi pelanggan.

Radar Tingkat MeterParameter Teknis

kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!

Radar Tingkat MeterPengoperasian Prinsip

Pulsa energi emisi rendah melalui transmisi gelombang mikro yang sangat pendek dan sistem antena penerima.dengan kecepatan cahaya.Waktu berjalan dapat dikonversi ke komponen elektronik sinyal level.Waktu khusus untuk metode ekstensi yang sangat singkat memastikan pengukuran yang stabil dan akurat.
Bahkan jika kondisi kasus yang lebih kompleks, ada gema palsu, dengan teknologi pemrosesan mikro terbaru dan perangkat lunak debugging dapat secara akurat menganalisis gema tingkat material.

Radar Tingkat MeterPersyaratan instalasi

Deskripsi instalasi

Jarak yang direkomendasikan (1) dari dinding ke dinding luar pipa pendek yang dipasang:

• Jarak dari dinding tangki: 1/6 dari diameter tangki, min.jarak adalah 200mm
• Tidak diperbolehkan memasang di atas silo pengumpanan material (4)
• Tidak boleh dipasang di posisi tengah(3), jika dipasang di tengah, akan menyebabkan gema gelombang palsu, mengganggu gema gelombang dan menyebabkan hilangnya sinyal.
• Jika jarak antara pengukur dan dinding tangki tidak dapat diamankan, media di dinding tangki akan menempel menyebabkan gema gelombang palsu, selama debugging pengukur, gema gelombang palsu belum disimpan.

Opsi instalasi yang dioptimalkan

• Ukuran antena: semakin besar ukuran antena, semakin kecil sudut kacang gelombang, dan gema gelombang interupsi akan semakin lemah.
• Penyesuaian antena: sesuaikan antena ke posisi pengukuran yang dioptimalkan.
• Tabung gelombang terpandu: tabung gelombang terpandu digunakan untuk menghindari gema gelombang interferensi.

Pemasangan NYRD803 di dalam tangki

Instalasi standar:

• Antena tidak dapat dimiringkan ke dinding tangki.
• Antena tanduk harus diperpanjang di luar pipa pendek instalasi;jika tidak, pipa ekstensi antena harus digunakan.
• Antena tanduk harus diatur agar vertikal, jangan sampai biji mengarah ke dinding tangki.
