Detail produk:
|
| Rentang pengukuran: | 30m | Jenis antena: | antena kabel suhu tinggi dan tekanan tinggi |
|---|---|---|---|
| Contoh: | gema 55 sampel / dtk | Koneksi proses: | Pemasangan flensa (opsional) |
| Tingkat ledakan: | EXiaIICT6 | Suhu Operasional: | -40~500℃ |
| Keluaran sinyal: | 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) | Tekanan Proses: | -0,1-4MPa, -1~40BAR |
| Cahaya Tinggi: | Pemancar Level Radar Gelombang Terpandu 1,8GHz,Pemancar Level Radar Gelombang Terpandu 30m |
||

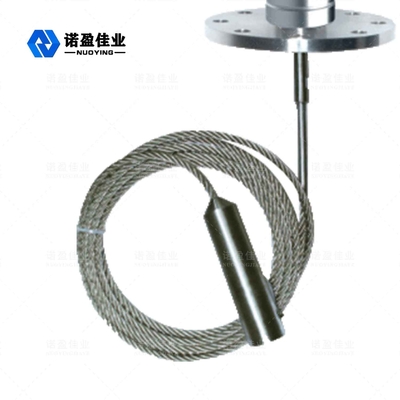

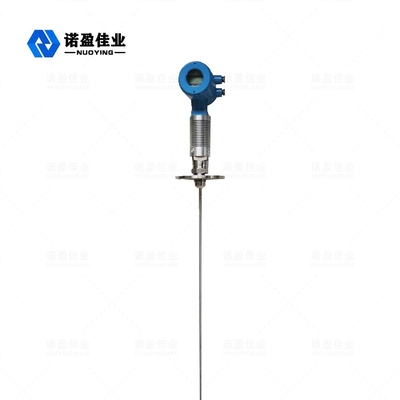

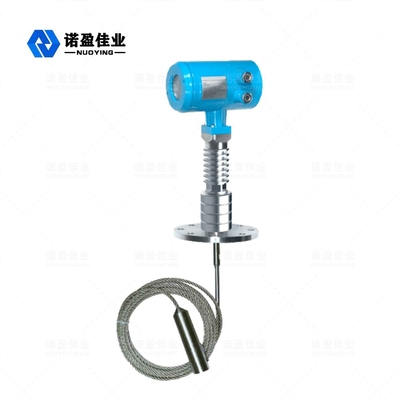

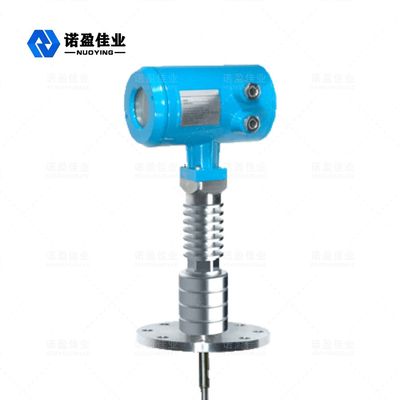

NYRD705 1.8GHz Gelombang Terpandu Radar Tingkat Meter
Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.
Radar Tingkat MeterParameter Teknis
| Parameter |
Frekuensi: 100MHZ-1.8GHZ Rentang pengukuran:-kabel: 0-30m;batang, koaksial: 0-6m Pengulangan: ± 3mm Resolusi: 1mm Pengambilan sampel: echo 55 sampel / dtk Kecepatan respons: 0.2S (tergantung penggunaan sebenarnya) Sinyal arus keluaran: 4-20mA Akurasi: <0,1% |
| Antarmuka Komunikasi | protokol komunikasi HART |
| Koneksi proses |
G1-1/2 Flange DN50, DN80, DN100, DN150 |
| Tekanan proses | -1 ~ 40bar |
| Kekuatan |
Daya: 24VDC (± 10%), tegangan riak: 1Vpp Konsumsi daya: maks 22,5mA |
| Keadaan lingkungan | suhu -40 ~ +80 |
| Kelas perlindungan perumahan | IP68 |
| Tingkat ledakan | EXiaIICT6 |
| Catu daya instrumentasi dan koneksi kabel keluaran sinyal |
Berbagi kabel berpelindung dua inti Entri kabel: 2 M20 × 1,5 (diameter kabel 5 - 9mm) |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat MeterPengoperasian Prinsip
Guided Wave Radar adalah jenis alat ukur yang didasarkan pada prinsip perjalanan waktu.Gelombang radar bergerak dengan kecepatan cahaya, dan waktu berjalannya dapat diubah menjadi sinyal level oleh komponen elektronik.Probe memancarkan pulsa frekuensi tinggi yang menyebar di sepanjang kabel, dan pulsa dipantulkan kembali ketika mereka bertemu permukaan material dan diterima oleh penerima di dalam meteran.Sinyal jarak kemudian diubah menjadi sinyal level.
Memasukkan
Sinyal pulsa yang dipantulkan dilakukan sepanjang kabel kembali ke sirkuit elektronik meteran, dan mikroprosesor memproses sinyal ini untuk mengidentifikasi gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan material.Pengenalan sinyal gema yang benar dilakukan oleh perangkat lunak cerdas.Jarak D ke permukaan material sebanding dengan perjalanan waktu T dari pulsa:
D=C×T/2
di mana C adalah kecepatan cahaya
Karena jarak E dari tangki kosong diketahui, level L adalah:
L=ED
Keluaran
Atur sesuai dengan tinggi tangki kosong E (= titik nol), tinggi tangki penuh F (= skala penuh) dan beberapa parameter aplikasi.Parameter aplikasi akan secara otomatis membuat instrumen beradaptasi dengan lingkungan pengukuran, sesuai dengan output 4 ~ 20mA.
Radar Tingkat Metersambungan listrik
Tegangan suplai
(4 ~ 20)mA/HART(Dua kawat)
Catu daya dan sinyal arus keluaran berbagi kabel berpelindung dua inti.Lihat data teknis untuk rentang tegangan suplai tertentu.Untuk tipe yang secara intrinsik aman, penghalang keamanan harus ditambahkan antara catu daya dan instrumen.
(4~20)mA/HART(Empat kawat)
Catu daya dan sinyal arus dipisahkan, dan masing-masing menggunakan kabel berpelindung dua inti.Lihat data teknis untuk rentang tegangan suplai tertentu.
RS485/Modbus
Catu daya dan sinyal Modbus dipisahkan, dan masing-masing menggunakan kabel berpelindung dua inti.Untuk rentang tegangan suplai tertentu, lihat data teknis.
