| Rentang pengukuran: | 6m | Sumber Daya listrik: | 24VDC |
|---|---|---|---|
| Bahan: | 304.316L (opsional) | Metode pemasangan: | pemasangan flensa atau pemasangan ulir |
| Kelas Perlindungan: | Tampilkan instrumen IP67 | Suhu Operasional: | -40~130℃，-40~250℃ |
| Keluaran sinyal: | 4-20mA/HART/RS485/Modbus | Frekuensi: | 100MHZ-1.8GHZ |
| Cahaya Tinggi: | Pemancar Level GWR 24VDC,Pemancar Level GWR 4-20mA,Pemancar In line GWR |
||

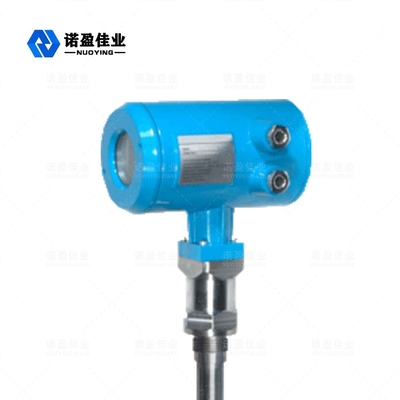

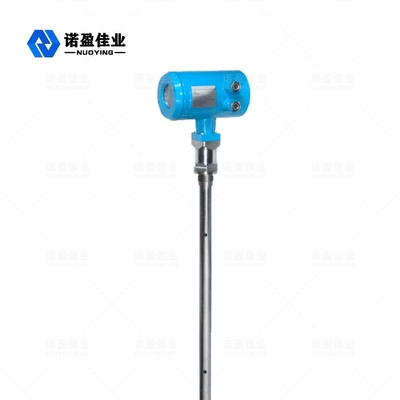

NYRD704 1.8GHz Gelombang Terpandu Radar Tingkat Meter
Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.
Radar Tingkat MeterParameter Teknis
| Parameter |
Frekuensi: 100MHZ-1.8GHZ Rentang pengukuran:-kabel: 0-30m;batang, koaksial: 0-6m Pengulangan: ± 3mm Resolusi: 1mm Pengambilan sampel: echo 55 sampel / dtk Kecepatan respons: 0.2S (tergantung penggunaan sebenarnya) Sinyal arus keluaran: 4-20mA Akurasi: <0,1% |
| Antarmuka Komunikasi | protokol komunikasi HART |
| Koneksi proses |
G1-1/2 Flange DN50, DN80, DN100, DN150 |
| Tekanan proses | -1 ~ 40bar |
| Kekuatan |
Daya: 24VDC (± 10%), tegangan riak: 1Vpp Konsumsi daya: maks 22,5mA |
| Keadaan lingkungan | suhu -40 ~ +80 |
| Kelas perlindungan perumahan | IP68 |
| Tingkat ledakan | EXiaIICT6 |
| Catu daya instrumentasi dan koneksi kabel keluaran sinyal |
Berbagi kabel berpelindung dua inti Entri kabel: 2 M20 × 1,5 (diameter kabel 5 - 9mm) |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat MeterPersyaratan instalasi
Petunjuk pemasangan
Panduan pemasangan berikut ini cocok untuk probe kabel dan batang untuk pengukuran partikel padat dan cairan.Probe tabung koaksial hanya diterapkan pada benda cair.
Posisi pemasangan:
Cobalah untuk menjauh dari outlet dan inlet.
Meteran tidak boleh menyentuh dinding internal tangki untuk tangki logam dan tangki plastik.Jika itu adalah tangki logam, meteran level material tidak boleh dipasang di tengah tangki.
Diusulkan untuk memasang pada 1/4 dari diameter silo.
Probe jenis kabel atau batang harus menjaga jarak dari dinding tangki tidak kurang dari 30cm.
Bagian bawah probe harus sekitar 30mm ke dasar tangki.
Probe harus menjaga jarak tidak kurang dari 200mm dari rintangan di dalam tangki.
Sensor dapat dipasang di bagian tengah tangki, jika bagian bawah wadah berbentuk kerucut, maka pengukuran dapat dilakukan ke bagian bawah tangki.
Gambar di sebelah kanan menunjukkan diagram pemasangan radar tipe batang, terutama digunakan untuk pengukuran ketinggian cairan.
CiriS:
Dapat mengukur bahan yang konstanta dielektriknya lebih besar dari atau sama dengan 1,4.
Umumnya digunakan untuk mengukur bahan yang viskositasnya kurang dari atau sama dengan 500cst dan cenderung tidak menghasilkan adhesi.
Jangkauan maksimum radar tipe batang dapat mencapai 6m.
Memiliki daya hambat yang kuat terhadap uap dan busa sehingga pengukuran tidak terpengaruh.
Metode pengukuran batang ganda dapat diambil untuk bahan cair yang konstanta dielektriknya relatif kecil untuk menjamin akurasi pengukuran yang baik.
Gaya tarik ke bawah diterapkan pada kabel
Saat mengisi dan mengosongkan, material akan menghasilkan gaya tarik ke bawah ke kabel, yang ditentukan oleh faktor-faktor berikut:
Panduan instalasi untuk pengukuran cairan
Panduan pemasangan di bawah ini berlaku untuk probe tipe batang dan kabel.Pengukuran probe tubular tidak terkait dengan metode pemasangan.
Hambatan di dalam tangki
Penghapusan gangguan
Instalasi standar cair

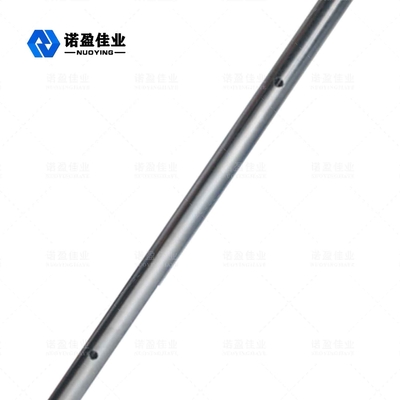

Probe berbentuk tabung adalah solusi terbaik untuk media yang viskositasnya kurang dari atau sama dengan 500cst dan yang tidak mudah menempel.Fitur-fiturnya adalah sebagai berikut:
