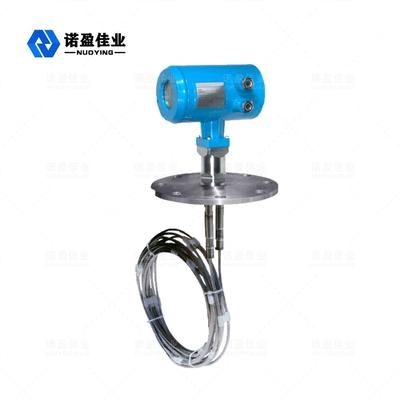

Pemancar Level Radar Gelombang Terpandu Resolusi 1mm Dielektrik Rendah

Pemancar Level Radar Gelombang Terpandu Resolusi 1mm Dielektrik Rendah
Pemancar Level Radar Gelombang Terpandu Resolusi 1mm Dielektrik Rendah Pemancar Level Radar Gelombang Terpandu Resolusi 1mm Dielektrik Rendah

Gambar besar :  Pemancar Level Radar Gelombang Terpandu Resolusi 1mm Dielektrik Rendah

Detail produk:
Tempat asal: Cina
Nama merek: NUOYINGJIAYE
Sertifikasi: Explosion-proof certificate
Nomor model: NYRD703
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: $450 to $2000
Kemasan rincian: Kemasan standar ekspor
Waktu pengiriman: 1-3 hari kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000 pcs / pra bulan

Pemancar Level Radar Gelombang Terpandu Resolusi 1mm Dielektrik Rendah

Deskripsi
Rentang pengukuran: 30m Sumber Daya listrik: 24VDC
Bahan: 304.316L (opsional) Koneksi proses: Flensa (opsional),
Ketepatan: <0,1% Suhu Operasional: -40~130℃

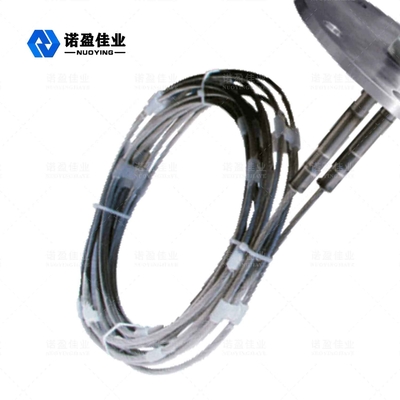

Pengulangan: ± 3mm Jenis antena: antena kabel ganda
Cahaya Tinggi:

Pemancar Tingkat Radar Gelombang Terpandu 1mm

,

Pemancar Tingkat Radar Dielektrik Rendah

,

pemancar tingkat GWR 1mm

NYRD703 1.8GHz Guided Wave Radar Level Meter Level Transmitter Pengukuran Media Konstan Dielektrik Rendah

NYRD703 1.8GHz Gelombang Terpandu Radar Tingkat Meter



Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.



Radar Tingkat MeterParameter Teknis



Parameter

Frekuensi: 100MHZ-1.8GHZ

Rentang pengukuran:-kabel: 0-30m;batang, koaksial: 0-6m

Pengulangan: ± 3mm

Resolusi: 1mm

Pengambilan sampel: echo 55 sampel / dtk

Kecepatan respons: 0.2S (tergantung penggunaan sebenarnya)

Sinyal arus keluaran: 4-20mA

Akurasi: <0,1%

Antarmuka Komunikasi protokol komunikasi HART
Koneksi proses

G1-1/2

Flange DN50, DN80, DN100, DN150

Tekanan proses -1 ~ 40bar
Kekuatan

Daya: 24VDC (± 10%), tegangan riak: 1Vpp

Konsumsi daya: maks 22,5mA

Keadaan lingkungan suhu -40 ~ +80
Kelas perlindungan perumahan IP68
Tingkat ledakan EXiaIICT6
Catu daya instrumentasi dan koneksi kabel keluaran sinyal

Berbagi kabel berpelindung dua inti

Entri kabel: 2 M20 × 1,5 (diameter kabel 5 - 9mm)



kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!



Radar Tingkat MeterPengoperasian Prinsip



Guided Wave Radar adalah jenis alat ukur yang didasarkan pada prinsip perjalanan waktu.Gelombang radar bergerak dengan kecepatan cahaya, dan waktu berjalannya dapat diubah menjadi sinyal level oleh komponen elektronik.Probe memancarkan pulsa frekuensi tinggi yang menyebar di sepanjang kabel, dan pulsa dipantulkan kembali ketika mereka bertemu permukaan material dan diterima oleh penerima di dalam meteran.Sinyal jarak kemudian diubah menjadi sinyal level.

Radar Tingkat MeterPersyaratan instalasi



mengukurelemen Rmarah



Area buta mengacu pada jarak minimum antara tingkat tertinggi permukaan material dan titik referensi pengukuran.

Area buta bawah mengacu pada jarak dekat bagian bawah kabel yang tidak dapat diukur dengan tepat.

Jarak efektif adalah jarak antara area blind atas dan area blind bawah.



Catatan:Hanya ketika level material berada di antara area buta atas dan bawah, pengukuran level material yang andal dapat dijamin.



Petunjuk pemasangan



Panduan pemasangan berikut ini cocok untuk probe kabel dan batang untuk pengukuran partikel padat dan cairan.Probe tabung koaksial hanya diterapkan pada benda cair.



Pemancar Level Radar Gelombang Terpandu Resolusi 1mm Dielektrik Rendah 0



Posisi pemasangan:

Cobalah untuk menjauh dari outlet dan inlet.

Meteran tidak boleh menyentuh dinding internal tangki untuk tangki logam dan tangki plastik.Jika itu adalah tangki logam, meteran level material tidak boleh dipasang di tengah tangki.

Diusulkan untuk memasang pada 1/4 dari diameter silo.

Probe jenis kabel atau batang harus menjaga jarak dari dinding tangki tidak kurang dari 30cm.

Bagian bawah probe harus sekitar 30mm ke dasar tangki.

Probe harus menjaga jarak tidak kurang dari 200mm dari rintangan di dalam tangki.

Sensor dapat dipasang di bagian tengah tangki, jika bagian bawah wadah berbentuk kerucut, maka pengukuran dapat dilakukan ke bagian bawah tangki.



Gambar di sebelah kanan menunjukkan diagram pemasangan radar tipe batang, terutama digunakan untuk pengukuran ketinggian cairan.



Gaya tarik ke bawah diterapkan pada kabel



Saat mengisi dan mengosongkan, material akan menghasilkan gaya tarik ke bawah ke kabel, yang ditentukan oleh faktor-faktor berikut:

  • panjang kabel
  • kepadatan bahan
  • diameter tangki
  • diameter kabel

Panduan instalasi untuk pengukuran cairan



Panduan pemasangan di bawah ini berlaku untuk probe tipe batang dan kabel.Pengukuran probe tubular tidak terkait dengan metode pemasangan.



Posisi pemasangan

  • Jarak ke dinding tangki disarankan sebagai 1/6 ~ 1/4 diameter tangki (setidaknya 300mm, setidaknya 400mm untuk tangki beton)
  • Jangan pasang di pusat tangki logam
  • Jangan pasang di stopkontak
  • Ingat bagian bawah probe harus menjaga jarak lebih besar dari 30mm saat memilih panjang probe.
  • Perhatikan suhu sedang.

Hambatan di dalam tangki

  • Probe harus menjaga jarak tidak kurang dari 200mm dari rintangan.

Penghapusan gangguan

  • Penekanan gangguan: Perangkat lunak ini dapat menekan gema interferensi, sehingga mencapai efek pengukuran yang ideal.
  • Bypass, pipa atau tabung pemandu gelombang dapat digunakan untuk menekan interferensi ketika viskositas tidak lebih besar dari 500cst.
