Detail produk:
|
| Rentang pengukuran: | 6m | Ketepatan: | <0,1% |
|---|---|---|---|
| Bahan: | 304.316L (opsional) | Koneksi proses: | Ulir sekrup, Flange (opsional), |
| Kelas Perlindungan: | Instrumen tampilan IP67, IP67 | Keadaan lingkungan: | suhu -40 ~ +80 |
| Keluaran sinyal: | 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) | Kecepatan respons: | :0.2S (tergantung penggunaan sebenarnya) |

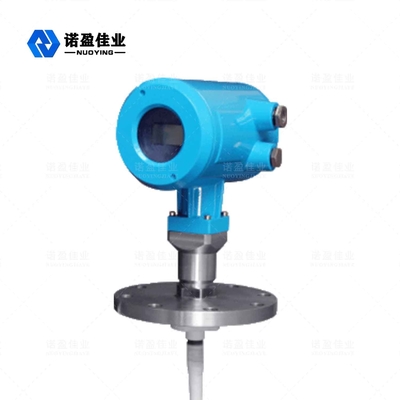

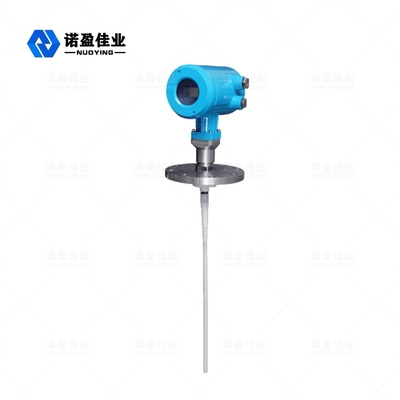

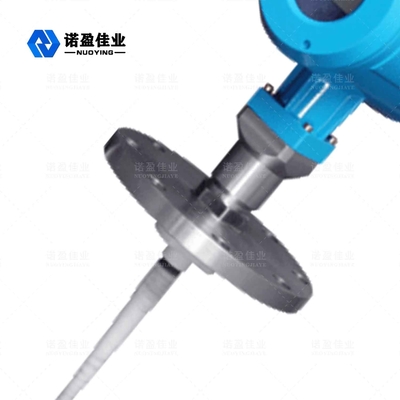

NYRD702 1.8GHz Gelombang Terpandu Radar Tingkat Meter
Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.
Radar Tingkat MeterParameter Teknis
| Parameter |
Frekuensi: 100MHZ-1.8GHZ Rentang pengukuran:-kabel: 0-30m;batang, koaksial: 0-6m Pengulangan: ± 3mm Resolusi: 1mm Pengambilan sampel: echo 55 sampel / dtk Kecepatan respons: 0.2S (tergantung penggunaan sebenarnya) Sinyal arus keluaran: 4-20mA Akurasi: <0,1% |
| Antarmuka Komunikasi | protokol komunikasi HART |
| Koneksi proses |
G1-1/2 Flange DN50, DN80, DN100, DN150 |
| Tekanan proses | -1 ~ 40bar |
| Kekuatan |
Daya: 24VDC (± 10%), tegangan riak: 1Vpp Konsumsi daya: maks 22,5mA |
| Keadaan lingkungan | suhu -40 ~ +80 |
| Kelas perlindungan perumahan | IP68 |
| Tingkat ledakan | EXiaIICT6 |
| Catu daya instrumentasi dan koneksi kabel keluaran sinyal |
Berbagi kabel berpelindung dua inti Entri kabel: 2 M20 × 1,5 (diameter kabel 5 - 9mm) |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat MeterPengoperasian Prinsip
Guided Wave Radar adalah jenis alat ukur yang didasarkan pada prinsip perjalanan waktu.Gelombang radar bergerak dengan kecepatan cahaya, dan waktu berjalannya dapat diubah menjadi sinyal level oleh komponen elektronik.Probe memancarkan pulsa frekuensi tinggi yang menyebar di sepanjang kabel, dan pulsa dipantulkan kembali ketika mereka bertemu permukaan material dan diterima oleh penerima di dalam meteran.Sinyal jarak kemudian diubah menjadi sinyal level.
Radar Tingkat MeterFitur desain
Pengukur level radar gelombang terpandu mengadopsi teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan gema Echo Discovery yang unik, pengukuran kontak, akurasi pengukuran tinggi, dan pengukuran yang lebih akurat.Pada saat yang sama, radar gelombang terpandu tahan terhadap adhesi dan tidak terpengaruh oleh lingkungan eksternal seperti suhu sedang dan adhesi.
Berbagai metode koneksi proses dan jenis komponen deteksi membuat pengukur level radar gelombang terpandu seri 70X cocok untuk berbagai kondisi dan aplikasi kerja yang kompleks.Seperti: suhu tinggi, tekanan tinggi dan media konstanta dielektrik kecil.
Menggunakan mode kerja pulsa, produk memiliki daya emisi yang sangat rendah, dan dapat dipasang di berbagai logam dan non-logam
wadah tanpa membahayakan tubuh manusia dan lingkungan.
Radar Tingkat MeterPersyaratan instalasi
mengukurelemen Rmarah
Simbol explabangsa:
H---- Rentang pengukuran
L---- Jarak tangki kosong
B---- Area buta di atas
E---- Jarak minimum antara probe dan dinding tangki
Area buta mengacu pada jarak minimum antara tingkat tertinggi permukaan material dan titik referensi pengukuran.
Area buta bawah mengacu pada jarak dekat bagian bawah kabel yang tidak dapat diukur dengan tepat.
Jarak efektif adalah jarak antara area blind atas dan area blind bawah.
Catatan:Hanya ketika level material berada di antara area buta atas dan bawah, pengukuran level material yang andal dapat dijamin.
Radar Tingkat Metersambungan listrik
Tegangan suplai
(4 ~ 20)mA/HART(Dua kawat)
Catu daya dan sinyal arus keluaran berbagi kabel berpelindung dua inti.Lihat data teknis untuk rentang tegangan suplai tertentu.Untuk tipe yang secara intrinsik aman, penghalang keamanan harus ditambahkan antara catu daya dan instrumen.
(4~20)mA/HART(Empat kawat)
Catu daya dan sinyal arus dipisahkan, dan masing-masing menggunakan kabel berpelindung dua inti.Lihat data teknis untuk rentang tegangan suplai tertentu.
RS485/Modbus
Catu daya dan sinyal Modbus dipisahkan, dan masing-masing menggunakan kabel berpelindung dua inti.Untuk rentang tegangan suplai tertentu, lihat data teknis.
