Detail produk:
|
Rentang pengukuran: | 6m | Rentang frekuensi: | 1.8Ghz |
---|---|---|---|
materi kasus: | Kasing Baja Tahan Karat | Koneksi proses: | Ulir sekrup, Flange (opsional), |
Kelas Perlindungan: | Tampilan instrumen IP67, IP68 | Suhu Operasional: | -40~130℃ |
Keluaran sinyal: | 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) | Tekanan Proses: | -1~40BAR |
Cahaya Tinggi: | Pemancar Tingkat Radar 100MHZ,Pemancar Tingkat Radar IP68,pemancar tingkat gelombang mikro IP68 |

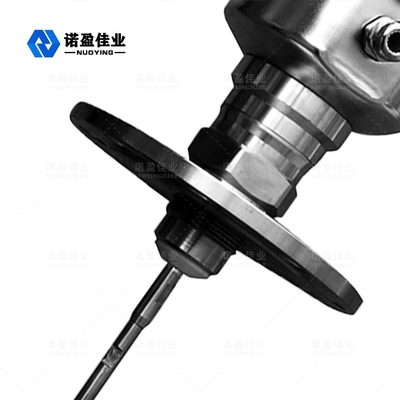

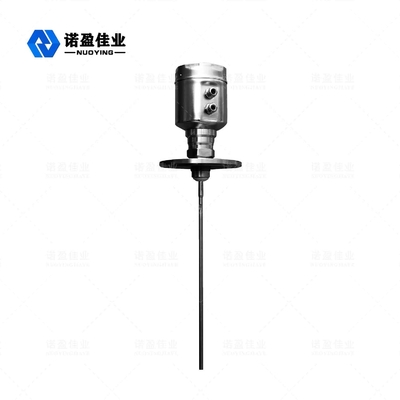

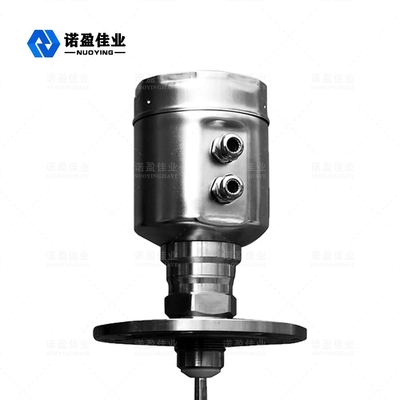

NYRD702 (Baja Tahan Karat) Gelombang Terpandu 1,8 GHz Radar Tingkat Meter
Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.
Radar Tingkat MeterParameter Teknis
Parameter |
Frekuensi: 100MHZ-1.8GHZ Rentang pengukuran:-kabel: 0-30m;batang, koaksial: 0-6m Pengulangan: ± 3mm Resolusi: 1mm Pengambilan sampel: echo 55 sampel / dtk Kecepatan respons: 0.2S (tergantung penggunaan sebenarnya) Sinyal arus keluaran: 4-20mA Akurasi: <0,1% |
Antarmuka Komunikasi | protokol komunikasi HART |
Koneksi proses |
G1-1/2 Flange DN50, DN80, DN100, DN150 |
Tekanan proses | -1 ~ 40bar |
Kekuatan |
Daya: 24VDC (± 10%), tegangan riak: 1Vpp Konsumsi daya: maks 22,5mA |
Keadaan lingkungan | suhu -40 ~ +80 |
Kelas perlindungan perumahan | IP68 |
Tingkat ledakan | EXiaIICT6 |
Catu daya instrumentasi dan koneksi kabel keluaran sinyal |
Berbagi kabel berpelindung dua inti Entri kabel: 2 M20 × 1,5 (diameter kabel 5 - 9mm) |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat MeterPengoperasian Prinsip
Guided Wave Radar adalah jenis alat ukur yang didasarkan pada prinsip perjalanan waktu.Gelombang radar bergerak dengan kecepatan cahaya, dan waktu berjalannya dapat diubah menjadi sinyal level oleh komponen elektronik.Probe memancarkan pulsa frekuensi tinggi yang menyebar di sepanjang kabel, dan pulsa dipantulkan kembali ketika mereka bertemu permukaan material dan diterima oleh penerima di dalam meteran.Sinyal jarak kemudian diubah menjadi sinyal level.
Radar Tingkat MeterPersyaratan instalasi
mengukurelemen Rmarah
Simbol explabangsa:
H---- Rentang pengukuran
L---- Jarak tangki kosong
B---- Area buta di atas
E---- Jarak minimum antara probe dan dinding tangki
Area buta mengacu pada jarak minimum antara tingkat tertinggi permukaan material dan titik referensi pengukuran.
Area buta bawah mengacu pada jarak dekat bagian bawah kabel yang tidak dapat diukur dengan tepat.
Jarak efektif adalah jarak antara area blind atas dan area blind bawah.
Catatan:Hanya ketika level material berada di antara area buta atas dan bawah, pengukuran level material yang andal dapat dijamin.
Petunjuk pemasangan
Panduan pemasangan di bawah ini berlaku untuk probe kabel dan batang untuk mengukur partikel padat dan cairan.Probe tabung koaksial hanya cocok untuk benda cair.
Posisi pemasangan:
