Detail produk:
|
| Rentang pengukuran: | 6m，15m | Jenis antena: | suhu tinggi dan antena tekanan tinggi |
|---|---|---|---|
| Bahan: | 304.316L (opsional) | Kelas tahan ledakan: | ExiaⅡCT6 (opsional) |
| Kelas Perlindungan: | Tampilkan instrumen IP67 | Suhu Operasional: | -40~500℃ |
| Keluaran sinyal: | 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) | Tekanan Proses: | -1~40BAR |

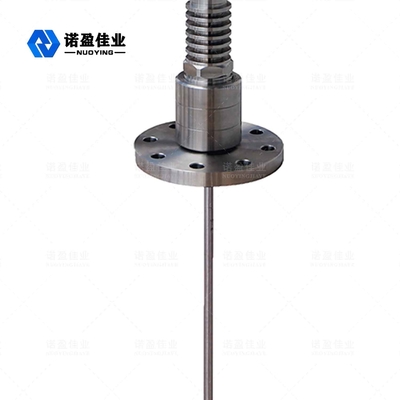

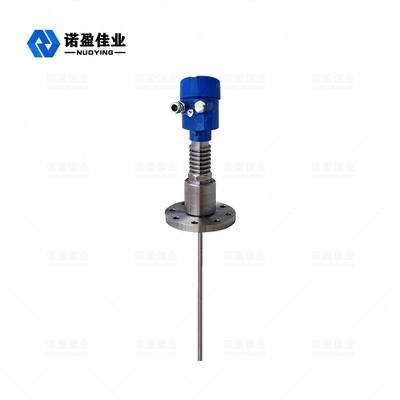

NYRD705Gelombang Terpandu 1.8GHz Radar Tingkat Meter
Pengukur level radar gelombang terpandu, alat pengukur level dalam industri kimia.Pengukur level radar gelombang terpandu adalah pengukur level radar berdasarkan prinsip reflektometri domain waktu (TDR).Pulsa elektromagnetik pengukur level radar bergerak di sepanjang kabel atau batang probe dengan kecepatan cahaya.Ketika bertemu dengan permukaan media yang diukur, bagian dari pulsa pengukur level radar dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara peluncur dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa sementara itu, dan ketinggian level cairan dihitung.
Radar Tingkat MeterParameter Teknis
| Aplikasi tipikal | Cairan, bubuk, partikel padat, media korosif |
| bahan antena | Kabel fleksibel/304/PTFE (opsional) |
| Rentang pengukuran | 6 m |
| Ketepatan | ±1mm |
| Sumber Daya listrik | 24 VDC (Dua-kawat, Empat-kawat) |
| Suhu sedang | -40～+130℃,-40～+250℃ |
| Tekanan | -0.1～4.0MPa |
| Koneksi proses | Benang, Flensa (opsional) |
| Kelas perlindungan | IP67 |
| Kelas tahan ledakan | ExiaⅡCT6 (opsional) |
| Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat MeterPengoperasian Prinsip
Pulsa gelombang mikro frekuensi tinggi yang dipancarkan oleh radar gelombang terpandu menyebar di sepanjang komponen deteksi (kabel baja atau batang baja), dan ketika bertemu dengan media yang diukur, karena perubahan konstanta dielektrik yang tiba-tiba, itu menyebabkan refleksi, dan sebagian energi pulsa dipantulkan kembali.Interval waktu antara pulsa yang ditransmisikan dan pulsa yang dipantulkan sebanding dengan jarak medium yang diukur.
Radar Tingkat MeterPersyaratan instalasi
Metode instalasi standar
Disarankan untuk memasang pada 1/4 atau 1/6 dari diameter wadah.
Catatan: Jarak minimum dari dinding tangki adalah L0≥300mm, H0≥50mm.
Jauhkan dari saluran masuk dan keluar.
Jauhkan dari rintangan seperti sakelar batas, koil pemanas, agitator, dll. Catatan: Jarak antara probe dan penghalang adalah 200mm.
Jika wadahnya adalah kaleng logam, radar tidak boleh menyentuh dinding dan dasar kaleng di seluruh jangkauan.
Jika bagian bawah wadah meruncing, radar dapat dipasang di tengah bagian atas tangki.
Ketinggian pipa pendek instalasi harus L1≤10cm.
Radar Tingkat Metersambungan listrik
Tegangan suplai
(4 ~ 20)mA/HART(Dua kawat)
Catu daya dan sinyal arus keluaran berbagi kabel berpelindung dua inti.Lihat data teknis untuk rentang tegangan suplai tertentu.Untuk tipe yang secara intrinsik aman, penghalang keamanan harus ditambahkan antara catu daya dan instrumen.
(4~20)mA/HART(Empat kawat)
Catu daya dan sinyal arus dipisahkan, dan masing-masing menggunakan kabel berpelindung dua inti.Lihat data teknis untuk rentang tegangan suplai tertentu.
RS485/Modbus
Catu daya dan sinyal Modbus dipisahkan, dan masing-masing menggunakan kabel berpelindung dua inti.Untuk rentang tegangan suplai tertentu, lihat data teknis.
Metode koneksi
Koneksi tahan ledakan
Radar Tingkat MeterSeleksiTabel
Misalnya: NYRD705-AC1A33VAPM1000
| Nomor pabrikan | |
| NYRD | |
| Model produk | |
| 705 Rentang 6m | |
| Bentuk / Ukuran / Bahan Antena | |
|
SEBUAH B kamu |
Antena kabel / 304 Antena kabel / PTFE Khusus Disesuaikan |
| Koneksi proses | |
| SEBUAH | Topik: G1½A |
| B | Topik: G1A |
| C | Thread: G¾A |
| D | Benang: 1½NPT |
| E | F lange: DN50 |
| F | Flensa: DN80 |
| G | Flensa: DN100 |
| kamu | Khusus disesuaikan |
| Keluaran/Pasokan | |
|
1 4~20mA/24VDC Dua kabel 2 4~20mA/24VDC/Hart Dua-kawat 3 4~20mA/220VAC/Hart Empat-kawat 4 RS485/Modbus |
|
| Tampilan / Pemrograman langsung | |
| KAPAK | Dengan tanpa |
| Kode nuoying | |
| XX | |
| Suhu proses |
| 1 - 40~+ 130℃ |
| 2 - 40~+ 250℃ |
| 3 - 40~+ 500℃ |
| Y Khusus disesuaikan |
| Tekanan proses |
| 1 - 0,1~+ 0,3MPa |
| 2 - 0.1~+ 2.0MPa |
| 3 - 0.1~+ 4.0MPa |
| Y Khusus disesuaikan |
| penyegelan |
|
V Viton K Kalrez Y Khusus disesuaikan |
| Bahan perumahan/tingkat perlindungan |
| Aluminium / IP65 |
| D Aluminium ( Rongga Ganda) / IP67 |
| SSS 304/IP68 |
| Y Khusus disesuaikan |
| Kelas tahan ledakan |
| Standar P |
| L Exia IICT6 |
| G Exd[ia] Spesial IICT6 |
| Y disesuaikan |
| Entri kabel |
|
M M20×1.5 N 1/2" NPT Y Khusus disesuaikan |
| Rentang (satuan: cm) |
| X ...... |
