Detail produk:
|
Rentang pengukuran: | kabel 20m,batang 6m | Aplikasi tipikal: | Cairan konstanta dielektrik rendah |
---|---|---|---|
Bahan: | 304.316L (opsional) | Koneksi proses: | Flensa (opsional), |
Tekanan Proses: | -0,1-4MPa, -1~40BAR | Keluaran sinyal: | 4-20mA / Hart / RS485 (Modbus) |
Kelas tahan ledakan: | Exia II C T6 Ga | Kelas Perlindungan: | IP67 |

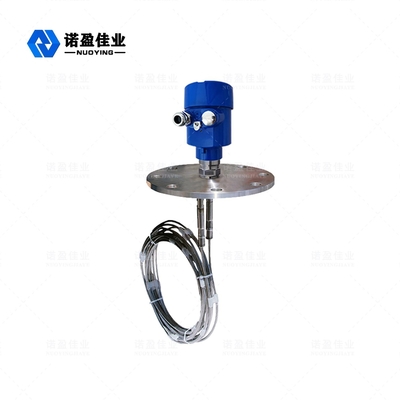

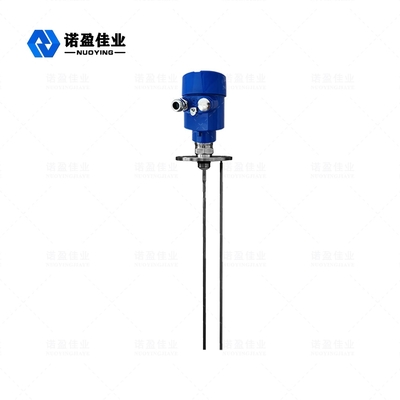

NYRD703 1.8GHz Gelombang Terpandu Radar Tingkat Meter
Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.
Radar Tingkat MeterParameter Teknis
Aplikasi tipikal | Cairan, cairan konstanta dielektrik rendah |
bahan antena | Kabel fleksibel/304/PTFE (opsional) |
Rentang pengukuran | 0~20m (kabel),0~6m |
Ketepatan | ±1mm |
Sumber Daya listrik | 24 VDC (Dua-kawat, Empat-kawat) |
Suhu sedang | -40~+130℃ |
Tekanan | e -0.1~4.0MPa |
Koneksi proses | Benang, Flensa (opsional) |
Kelas perlindungan | IP67 |
Kelas tahan ledakan | ExiaⅡCT6 (opsional) |
Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat MeterPengoperasian Prinsip
Pulsa gelombang mikro frekuensi tinggi yang dipancarkan oleh radar gelombang terpandu menyebar di sepanjang komponen deteksi (kabel baja atau batang baja), dan ketika bertemu dengan media yang diukur, karena perubahan konstanta dielektrik yang tiba-tiba, itu menyebabkan refleksi, dan sebagian energi pulsa dipantulkan kembali.Interval waktu antara pulsa yang ditransmisikan dan pulsa yang dipantulkan sebanding dengan jarak medium yang diukur.
Masuk
Radar gelombang terpandu adalah alat ukur yang didasarkan pada prinsip perjalanan waktu.Gelombang radar berjalan dengan kecepatan cahaya, dan waktu berjalan dapat diubah menjadi sinyal level melalui komponen elektronik.Probe memancarkan pulsa frekuensi tinggi dan menyebar di sepanjang kabel atau probe batang.Ketika pulsa memenuhi permukaan material, mereka dipantulkan kembali dan diterima oleh penerima di instrumen, dan sinyal jarak diubah menjadi sinyal level.
Sinyal pulsa yang dipantulkan ditransmisikan ke bagian sirkuit elektronik instrumen di sepanjang kabel atau probe batang, dan mikroprosesor memproses sinyal untuk mengidentifikasi gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan material.Identifikasi sinyal gema yang benar diselesaikan oleh perangkat lunak pulsa, dan jarak D dari permukaan material sebanding dengan perjalanan waktu T dari
detak:
D=C×T/2, di mana C adalah kecepatan cahaya
Karena jarak E dari tangki kosong diketahui, level material L adalah: L=ED
Ekspor
Diatur dengan memasukkan tinggi tangki kosong E (= titik nol), tinggi tangki penuh F (= skala penuh) dan beberapa parameter aplikasi, parameter aplikasi akan secara otomatis menyesuaikan instrumen dengan lingkungan pengukuran, sesuai dengan keluaran 4-20mA.
Radar Tingkat MeterFitur desain
Pengukur level radar gelombang terpandu mengadopsi teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan gema Echo Discovery yang unik, pengukuran kontak, akurasi pengukuran tinggi, dan pengukuran yang lebih akurat.Pada saat yang sama, radar gelombang terpandu tahan terhadap adhesi dan tidak terpengaruh oleh lingkungan eksternal seperti suhu sedang dan adhesi.
Berbagai metode koneksi proses dan jenis komponen deteksi membuat pengukur level radar gelombang terpandu seri 70X cocok untuk berbagai kondisi dan aplikasi kerja yang kompleks.Seperti: suhu tinggi, tekanan tinggi dan media konstanta dielektrik kecil.
Menggunakan mode kerja pulsa, produk memiliki daya emisi yang sangat rendah, dan dapat dipasang di berbagai logam dan non-logam
wadah tanpa membahayakan tubuh manusia dan lingkungan.
