NYRD702 PTFE 1.8GHz Pemancar Level Meter Level Radar Gelombang Terpandu

NYRD702 PTFE 1.8GHz Pemancar Level Meter Level Radar Gelombang Terpandu
NYRD702 PTFE 1.8GHz Pemancar Level Meter Level Radar Gelombang Terpandu NYRD702 PTFE 1.8GHz Pemancar Level Meter Level Radar Gelombang Terpandu

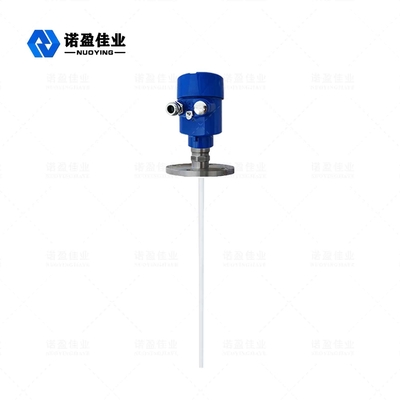

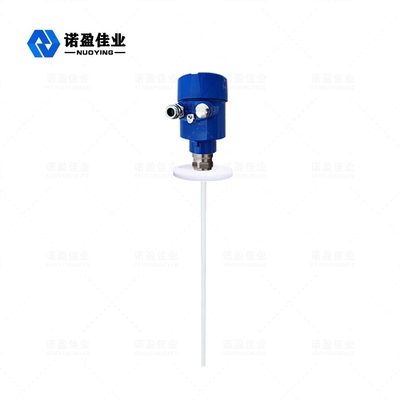

Gambar besar :  NYRD702 PTFE 1.8GHz Pemancar Level Meter Level Radar Gelombang Terpandu

Detail produk:
Tempat asal: Cina
Nama merek: NUOYINGJIAYE
Sertifikasi: Explosion-proof certificate
Nomor model: NYRD702 PTFE)
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: $420 to $1850
Kemasan rincian: 40cm×30cm×30cm,60cm×30cm×30cm,90cm×30cm×30cm
Waktu pengiriman: 1-3 hari kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 500 pcs / pra bulan

NYRD702 PTFE 1.8GHz Pemancar Level Meter Level Radar Gelombang Terpandu

Deskripsi
Rentang pengukuran: 6m Jenis antena: Antena anti-korosi
bahan antena: 304+PTFE,316L+PTFE (opsional) Koneksi proses: Ulir sekrup, Flange (opsional),
Ketepatan: ±1mm Suhu Operasional: -40~130℃
Keluaran sinyal: 4-20mA, 4-20mA/HART (Dua kawat/EMPAT kawat) Tekanan Proses: -0.1-2MPa



NYRD702 PTFEGelombang Terpandu 1.8GHz Radar Tingkat Meter



Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.

NYRD702 pengukur level radar gelombang terpandu anti korosi lebih cocok untuk pemantauan level media korosif yang kuat, seperti larutan asam klorida, larutan asam nitrat, asam hidrobromat, asam sulfat encer dan sebagainya



Radar Tingkat MeterParameter Teknis



Aplikasi tipikal Cairan, bubuk, partikel padat, media korosif
bahan antena PTFE (opsional)
Rentang pengukuran 6 m
Ketepatan ±1mm
Sumber Daya listrik 24 VDC (Dua-kawat, Empat-kawat)
Suhu sedang -40~+130℃,-40~+250℃
Tekanan e -0.1~4.0MPa
Koneksi proses Benang, Flensa (opsional)
Kelas perlindungan IP67
Kelas tahan ledakan ExiaⅡCT6 (opsional)
Keluaran sinyal 4...20mA/HART/RS485/Modbus...



kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!



Radar Tingkat MeterPengoperasian Prinsip



Pulsa gelombang mikro frekuensi tinggi yang dipancarkan oleh radar gelombang terpandu menyebar di sepanjang komponen deteksi (kabel baja atau batang baja), dan ketika bertemu dengan media yang diukur, karena perubahan konstanta dielektrik yang tiba-tiba, itu menyebabkan refleksi, dan sebagian energi pulsa dipantulkan kembali.Interval waktu antara pulsa yang ditransmisikan dan pulsa yang dipantulkan sebanding dengan jarak medium yang diukur.



NYRD702 PTFE 1.8GHz Pemancar Level Meter Level Radar Gelombang Terpandu 0



Masuk
Radar gelombang terpandu adalah alat ukur yang didasarkan pada prinsip perjalanan waktu.Gelombang radar berjalan dengan kecepatan cahaya, dan waktu berjalan dapat diubah menjadi sinyal level melalui komponen elektronik.Probe memancarkan pulsa frekuensi tinggi dan menyebar di sepanjang kabel atau probe batang.Ketika pulsa memenuhi permukaan material, mereka dipantulkan kembali dan diterima oleh penerima di instrumen, dan sinyal jarak diubah menjadi sinyal level.
Sinyal pulsa yang dipantulkan ditransmisikan ke bagian sirkuit elektronik instrumen di sepanjang kabel atau probe batang, dan mikroprosesor memproses sinyal untuk mengidentifikasi gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan material.Identifikasi sinyal gema yang benar diselesaikan oleh perangkat lunak pulsa, dan jarak D dari permukaan material sebanding dengan perjalanan waktu T dari
detak:
D=C×T/2, di mana C adalah kecepatan cahaya
Karena jarak E dari tangki kosong diketahui, level material L adalah: L=ED
Ekspor
Diatur dengan memasukkan tinggi tangki kosong E (= titik nol), tinggi tangki penuh F (= skala penuh) dan beberapa parameter aplikasi, parameter aplikasi akan secara otomatis menyesuaikan instrumen dengan lingkungan pengukuran, sesuai dengan keluaran 4-20mA.

Radar Tingkat MeterPersyaratan instalasi



Metode instalasi standar



NYRD702 PTFE 1.8GHz Pemancar Level Meter Level Radar Gelombang Terpandu 1



Disarankan untuk memasang pada 1/4 atau 1/6 dari diameter wadah.
Catatan: Jarak minimum dari dinding tangki adalah L0≥300mm, H0≥50mm.
Jauhkan dari saluran masuk dan keluar.
Jauhkan dari rintangan seperti sakelar batas, koil pemanas, agitator, dll. Catatan: Jarak antara probe dan penghalang adalah 200mm.
Jika wadahnya adalah kaleng logam, radar tidak boleh menyentuh dinding dan dasar kaleng di seluruh jangkauan.
Jika bagian bawah wadah meruncing, radar dapat dipasang di tengah bagian atas tangki.
Ketinggian pipa pendek instalasi harus L1≤10cm.
