Detail produk:
|
| Rentang pengukuran: | 30m | Jenis antena: | antena kabel suhu tinggi |
|---|---|---|---|
| Suhu Operasional: | -40~250℃ | Keluaran sinyal: | 4-20mA, 4-20mA/HART |
| Tekanan Proses: | -0,1-4MPa, -1~40BAR | Sumber Daya listrik: | 24VDC/220VAC |
| Kelas Perlindungan: | IP67 | Frekuensi: | 1.8Ghz |

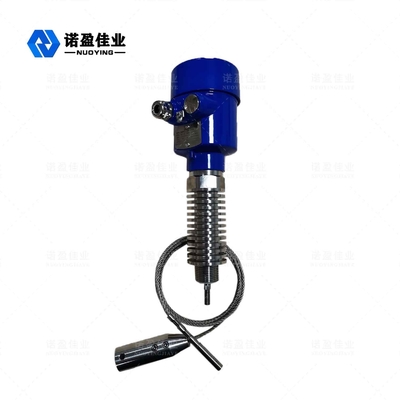

NYRD701 (Tipe Suhu Tinggi) Gelombang Terpandu 1,8 GHz Radar Tingkat Meter
Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.
Radar Tingkat MeterParameter Teknis
| Aplikasi tipikal | Cairan, bubuk, partikel padat, media korosif |
| bahan antena | Kabel fleksibel/304/PTFE (opsional) |
| Rentang pengukuran | 30 m |
| Ketepatan | ±1mm |
| Sumber Daya listrik | 24 VDC (Dua-kawat, Empat-kawat) |
| Suhu sedang | -40～+250℃ |
| Tekanan | e -0.1～4.0MPa |
| Koneksi proses | Benang, Flensa (opsional) |
| Kelas perlindungan | IP65 |
| Kelas tahan ledakan | ExiaⅡCT6 (opsional) |
| Keluaran sinyal | 4...20mA/HART/RS485/Modbus... |
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!

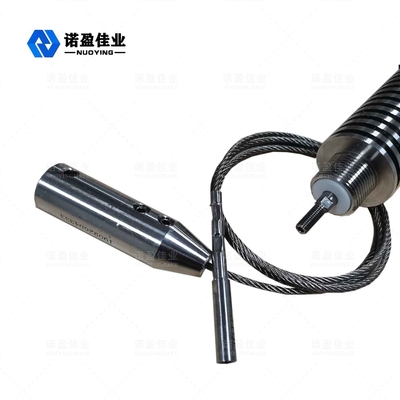

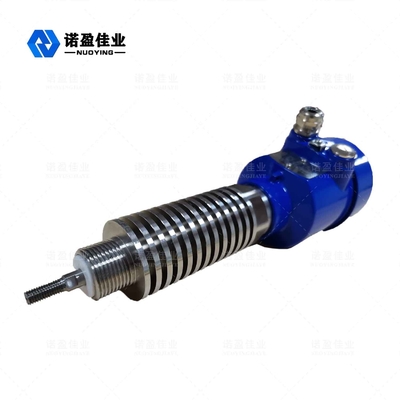

Antena pengukur level radar gelombang terpandu untuk bergabung dengan struktur radiator, radiator adalah sejenis peralatan listrik yang menggunakan perangkat pendingin komponen elektron panas, dibuat lebih dari 304/316 bahan seperti struktur lembaran baja tahan karat.Heat sink dapat membuat panas dari komponen konduksi lebih efektif, sehingga produk dapat diterapkan pada kesempatan suhu yang lebih tinggi.
Radar Tingkat MeterFitur desain
Pengukur level radar gelombang terpandu mengadopsi teknologi pemrosesan gelombang mikro canggih dan teknologi pemrosesan gema Echo Discovery yang unik, pengukuran kontak, akurasi pengukuran tinggi, dan pengukuran yang lebih akurat.Pada saat yang sama, radar gelombang terpandu tahan terhadap adhesi dan tidak terpengaruh oleh lingkungan eksternal seperti suhu sedang dan adhesi.
Berbagai metode koneksi proses dan jenis komponen deteksi membuat pengukur level radar gelombang terpandu seri 70X cocok untuk berbagai kondisi dan aplikasi kerja yang kompleks.Seperti: suhu tinggi, tekanan tinggi dan media konstanta dielektrik kecil.
Menggunakan mode kerja pulsa, produk memiliki daya emisi yang sangat rendah, dan dapat dipasang di berbagai logam dan non-logam
wadah tanpa membahayakan tubuh manusia dan lingkungan.
Radar Tingkat MeterPersyaratan instalasi
Metode instalasi standar
Disarankan untuk memasang pada 1/4 atau 1/6 dari diameter wadah.
Catatan: Jarak minimum dari dinding tangki adalah L0≥300mm, H0≥50mm.
Jauhkan dari saluran masuk dan keluar.
Jauhkan dari rintangan seperti sakelar batas, koil pemanas, agitator, dll. Catatan: Jarak antara probe dan penghalang adalah 200mm.
Jika wadahnya adalah kaleng logam, radar tidak boleh menyentuh dinding dan dasar kaleng di seluruh jangkauan.
Jika bagian bawah wadah meruncing, radar dapat dipasang di tengah bagian atas tangki.
Ketinggian pipa pendek instalasi harus L1≤10cm.
