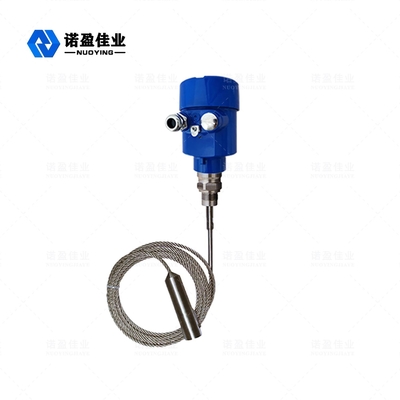

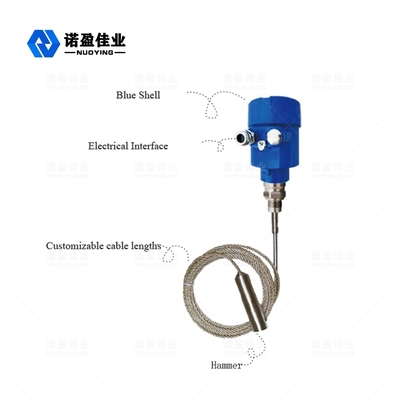

NYRD701 1.8GHz Gelombang Terpandu Radar Level Meter Rentang Pengukuran：0~30m Level Transmitter

NYRD701 1.8GHz Gelombang Terpandu Radar Tingkat Meter

Pengukur level radar gelombang terpandu adalah pengukur level berdasarkan prinsip refleksi domain waktu (TDR).Pulsa elektromagnetik pengukur level radar merambat di sepanjang kabel baja atau probe dengan kecepatan cahaya.Bagian dari pulsa pengukur level dipantulkan untuk membentuk gema dan kembali ke pemancar pulsa di sepanjang jalur yang sama.Jarak antara pemancar dan permukaan media yang diukur sebanding dengan waktu propagasi pulsa selama periode itu, dan ketinggian level cairan dihitung.

Radar Tingkat MeterParameter Teknis

kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!

Radar Tingkat MeterPengoperasian Prinsip

Pulsa gelombang mikro frekuensi tinggi yang dipancarkan oleh radar gelombang terpandu menyebar di sepanjang komponen deteksi (kabel baja atau batang baja), dan ketika bertemu dengan media yang diukur, karena perubahan konstanta dielektrik yang tiba-tiba, itu menyebabkan refleksi, dan sebagian energi pulsa dipantulkan kembali.Interval waktu antara pulsa yang ditransmisikan dan pulsa yang dipantulkan sebanding dengan jarak medium yang diukur.

Masuk
Radar gelombang terpandu adalah alat ukur yang didasarkan pada prinsip perjalanan waktu.Gelombang radar berjalan dengan kecepatan cahaya, dan waktu berjalan dapat diubah menjadi sinyal level melalui komponen elektronik.Probe memancarkan pulsa frekuensi tinggi dan menyebar di sepanjang kabel atau probe batang.Ketika pulsa memenuhi permukaan material, mereka dipantulkan kembali dan diterima oleh penerima di instrumen, dan sinyal jarak diubah menjadi sinyal level.
Sinyal pulsa yang dipantulkan ditransmisikan ke bagian sirkuit elektronik instrumen di sepanjang kabel atau probe batang, dan mikroprosesor memproses sinyal untuk mengidentifikasi gema yang dihasilkan oleh pulsa gelombang mikro pada permukaan material.Identifikasi sinyal gema yang benar diselesaikan oleh perangkat lunak pulsa, dan jarak D dari permukaan material sebanding dengan perjalanan waktu T dari
detak:
D=C×T/2, di mana C adalah kecepatan cahaya
Karena jarak E dari tangki kosong diketahui, level material L adalah: L=ED
Ekspor
Diatur dengan memasukkan tinggi tangki kosong E (= titik nol), tinggi tangki penuh F (= skala penuh) dan beberapa parameter aplikasi, parameter aplikasi akan secara otomatis menyesuaikan instrumen dengan lingkungan pengukuran, sesuai dengan keluaran 4-20mA.
