Detail produk:
|
Rentang pengukuran: | 0 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0% | Rentang kalibrasi: | 0 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0% |
---|---|---|---|
Ketepatan: | ± 0,002 g /cc (± 2 kg/m3) ±0,5% | Pengulangan: | ± 0,001 g /cc (± 0,2 kg/m3) ± 0,1% |
Tekanan Pekerjaan: | 0~4Mpa | Suhu Operasional: | -40~130℃,-50~150℃ |
Sumber Daya listrik: | 24VDC,≥50 mA | Keluaran sinyal: | 4-20 mA,0-1000Hz,RS485 Modbus RTU |
Cahaya Tinggi: | Pengukur Massa Jenis Garpu Tala Modbus RTU,Sensor Massa Jenis Cair Resonansi,Pengukur Massa Jenis Cairan Modbus |
NYDE Tuning Fork Resonance Density Meter 4~20Ma Atau RS485 Modbus RTU 24VDC

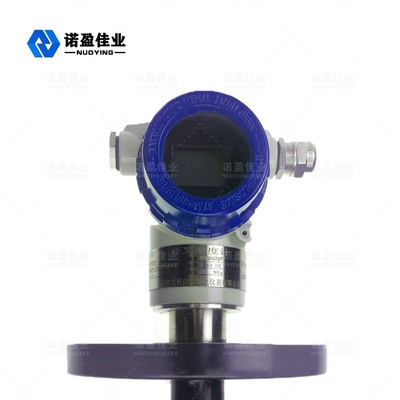

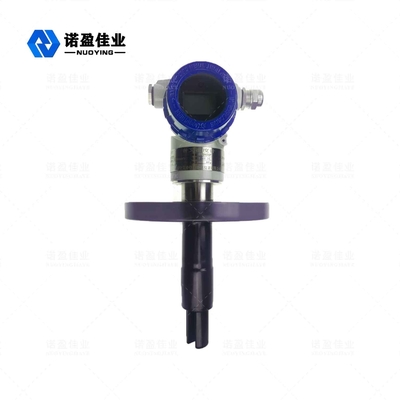

NYDE Tuning Fork Resonance Density Meter
NYDEpengukur kepadatan plug-in mengadopsi instalasi plug-in dan banyak digunakan dalam jaringan pipa.Kepadatan medium dalam tangki terbuka dan tangki tertutup ditentukan secara langsung oleh frekuensi getaran yang diterima oleh garpu tala dari sensor yang dimasukkan ke dalam media.Sensor suhu built-in dari sensor memberikan kompensasi suhu untuk itu.
Lingkup aplikasi: Pengukur kepadatan plug-in dapat melakukan deteksi kepadatan online secara real time.Ini dapat digunakan untuk kontrol proses produk dengan kepadatan sebagai parameter dasar atau kontrol kualitas dengan persentase padat atau persentase konsentrasi sebagai referensi.Industri khas termasuk industri petrokimia, industri anggur, industri makanan, industri farmasi dan pengolahan mineral (seperti tanah liat, karbonat, silikat, dll.), yang secara khusus digunakan dalam deteksi antarmuka dan pencampuran pipa multi-produk di industri di atas. deteksi densitas, pemantauan titik akhir reaktor, dan deteksi antarmuka pemisah.
NYDE Tuning Fork Resonance Density Meter Teknis Parameter
Rentang pengukuran | 0 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0% |
Rentang kalibrasi | 0 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0% |
akurasi pengukuran | ± 0,002 g /cc (± 2 kg/m3) ,±0,5% |
Pengulangan | ± 0,001 g /cc (± 0,2 kg/m3) ± 0,1% |
Kisaran suhu sedang | -50℃~+150 |
Tekanan Pekerjaan | 4mpa |
Kisaran viskositas cairan | 0–600 cP |
Koefisien Suhu | 0,1 kg/m3/℃(±0,5%) Setelah koreksi |
efek stres | diabaikan |
Sensor suhu bawaan | sensor digital |
bahan yang dibasahi | 316L, 2205 Baja tahan karat, C, paduan Titanium |
Lapisan bodi garpu | PTFE standar atau PFA |
Sumber Daya listrik | 24VDC, 50 mA |
Keluaran sinyal analog | 4-20 mA,0-1000Hz,RS485 Modbus RTU |
Akurasi keluaran (20℃) | ±0,1% pembacaan atau ± 0,05% FS |
Pengulangan keluaran (-40~+85℃) | ± 0,05% FS |
Koneksi proses | DIN 50 PN16 DIN 50 PN40 |
Sanitasi IDF dan RJT | |
Tingkat perlindungan | IP67 |
kerang | Paduan aluminium |
NYDE Tuning Fork Resonance Density Meter Pengoperasian Prinsip
Sensor bekerja berdasarkan prinsip getaran komponen, dan bagian komponen adalah bagian garpu tala yang direndam dalam cairan terukur.Bagian garpu tala menginduksi getaran melalui perangkat piezoelektrik internal yang dipasang di ujung bawah badan garpu.Frekuensi osilasi dideteksi oleh perangkat piezoelektrik sekunder yang dipasang di ujung lain badan garpu, dan kemudian sinyal diperkuat oleh sirkuit di atas.Densitas zat cair berhubungan erat dengan frekuensi getaran ketika zat cair yang diukur mengalir.Ketika densitas cairan yang diukur berubah, frekuensi getaran saat cairan mengalir juga berubah.Melalui persamaan berikut, densitas cairan terukur dapat dihitung secara akurat.
D= K0+K1T+K2T2
D= Massa jenis yang tidak dikalibrasi dari media yang diukur (kg/m3)
T = Frekuensi getaran (μ s).
K0 , K1 , K2= konstan
Dalam proses deteksi densitas, pengukur densitas plug-in NYDE dapat secara otomatis mengkompensasi pengaruh suhu pada densitas (D) dari media yang diukur, dan tekanan tidak memiliki pengaruh signifikan terhadap densitas.
NYDE Tuning Fork Resonance Density Meter Pemasangan mekanis
Tidak seperti sensor kepadatan pipa, bagian garpu pengukur kepadatan plug-in tidak sepenuhnya tertutup.
Dinding pipa atau wadah
Efek batas dinding pada fluida ditambah efek viskositas dari media pengukur itu sendiri, efek ini akan memiliki pengaruh tertentu pada kalibrasi pengukuran sensor.Untuk mengatasi ini, untuk lingkungan yang berbeda, kami merangkum dan mengatur metode pemasangan dan diameter pipa terlebih dahulu untuk memfasilitasi pemilihan dalam kondisi yang sama.
Instalasi standar |
Pembukaan samping berbentuk T instalasi plug-in |
Pemasangan bukaan samping berbentuk T yang dapat ditarik | |
Petunjuk |
Badan garpu langsung memasuki cairan utama |
Badan garpu ditarik ke sisi pipa untuk menghindari cairan utama, dan ditarik kembali oleh 25mm |
|
laju aliran | Laju aliran melalui garpu adalah 0-1m/s | Laju aliran pipa utama adalah 1-5m / s | |
Rentang viskositas | Maks 600Cp | Maksimum 100cP (hingga 250cP dalam kasus individual) | |
Suhu | -50-150℃ | -50-150℃ | |
Ukuran pipa utama: |
Pipa horizontal 100mm (4″); Pipa vertikal 150mm (4″); |
50mm(2″) |
|
Kekurangan |
Tidak berlaku untuk: Laju aliran tidak stabil Diameter pipa utama kurang dari DN100 |
1. | Solusi flokulan (seperti pulp, dll.) |
2. | Laju aliran tidak stabil | ||
3. | Solusi dengan viskositas meruncing | ||
4. | Diameter pipa utama kurang dari DN50 | ||
5. | Kasus di mana efek suhu signifikan |
Perhitungan laju aliran
V = Q / (1/4 *π *d2) Contoh: Laju aliran 20m3/jam, diameter pipa 100mm
V = 20 / 3600 /(1/4 * 3,14 * 0,1 * 0,1)= 0,7 M/s
Lokasi pemasangan
Untuk memastikan bahwa pengukur massa jenis dapat mengukur secara akurat dan menampilkan stabilitas, laju aliran media yang diukur tidak boleh lebih besar dari 1 m/s, dan diameter pipa tempat pengukur massa jenis dipasang harus lebih besar atau sama dengan 159mm.Lokasi pengukur kerapatan harus dipasang sejauh mungkin dari pompa, dan jarak sebaiknya lebih besar dari 5m;Ketika laju aliran lebih besar dari 1 m/s, gunakan instalasi diameter yang diperluas.Ketika laju aliran meningkat 1m, diameter pipa pengukur kepadatan meningkat 1,5 kali.Harus ada bagian pipa lurus 600mm sebelum instrumen dan bagian pipa lurus 300mm di belakang instrumen.Fluida dalam keadaan laminar ketika mengalir melalui fork body,
Seperti yang ditunjukkan pada gambar: pemasangan horizontal pipa horizontal
Pipa vertikal peredam konsentris Masukkan langsung ke dalam cairan
Pipa horizontal peredam konsentris Tampilan atas pipa horizontal
