Detail produk:
|
Rentang pengukuran: | 0 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0% | Rentang kalibrasi: | 0 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0% |
---|---|---|---|
Ketepatan: | ± 0,002 g /cc (± 2 kg/m3) ±0,5% | Pengulangan: | ± 0,001 g /cc (± 0,2 kg/m3) ± 0,1% |
Tekanan Pekerjaan: | 0~4Mpa | Suhu Operasional: | -40~130℃,-50~150℃ |
Sumber Daya listrik: | 24VDC,≥50 mA | Keluaran sinyal: | 4-20 mA,0-1000Hz,RS485 Modbus RTU |
Cahaya Tinggi: | PN40 FDM Fork Density Meter,FDM Fork Density Meter 24VDC,24VDC Pemancar kepadatan bubur |

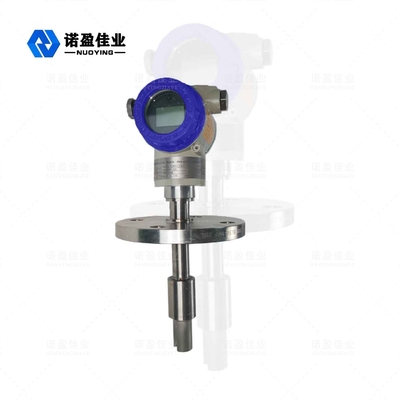

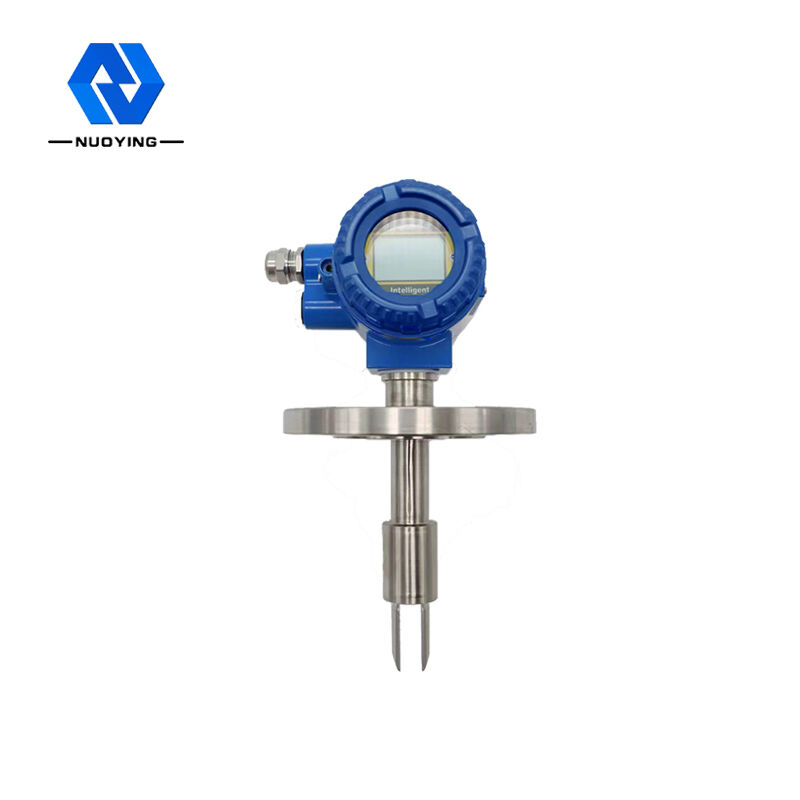

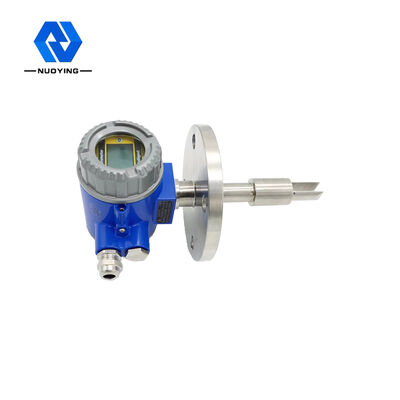

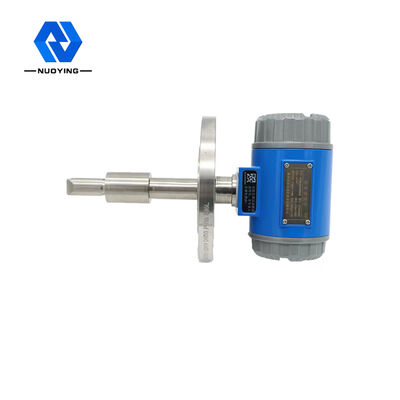

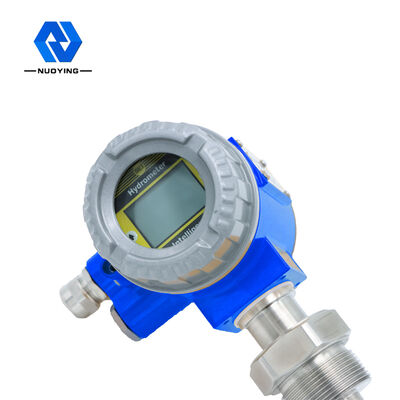

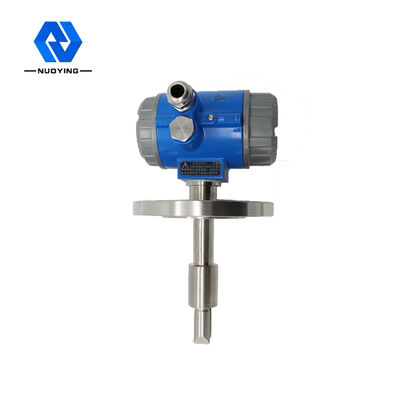

NYDE Tuning Fork Resonance Density Meter
NYDEpengukur kepadatan plug-in mengadopsi instalasi plug-in dan banyak digunakan dalam jaringan pipa.Kepadatan medium dalam tangki terbuka dan tangki tertutup ditentukan secara langsung oleh frekuensi getaran yang diterima oleh garpu tala dari sensor yang dimasukkan ke dalam media.Sensor suhu built-in dari sensor memberikan kompensasi suhu untuk itu.
Lingkup aplikasi: Pengukur kepadatan plug-in dapat melakukan deteksi kepadatan online secara real time.Ini dapat digunakan untuk kontrol proses produk dengan kepadatan sebagai parameter dasar atau kontrol kualitas dengan persentase padat atau persentase konsentrasi sebagai referensi.Industri khas termasuk industri petrokimia, industri anggur, industri makanan, industri farmasi dan pengolahan mineral (seperti tanah liat, karbonat, silikat, dll.), yang secara khusus digunakan dalam deteksi antarmuka dan pencampuran pipa multi-produk di industri di atas. deteksi densitas, pemantauan titik akhir reaktor, dan deteksi antarmuka pemisah.
NYDE Tuning Fork Resonance Density Meter Teknis Parameter
Rentang pengukuran | 0 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0% |
Rentang kalibrasi | 0 – 2,5 g /cc (0 – 2500 kg/m3),0~100,0% |
akurasi pengukuran | ± 0,002 g /cc (± 2 kg/m3) ,±0,5% |
Pengulangan | ± 0,001 g /cc (± 0,2 kg/m3) ± 0,1% |
Kisaran suhu sedang | -50℃~+150 |
Tekanan Pekerjaan | 4mpa |
Kisaran viskositas cairan | 0–600 cP |
Koefisien Suhu | 0,1 kg/m3/℃(±0,5%) Setelah koreksi |
efek stres | diabaikan |
Sensor suhu bawaan | sensor digital |
bahan yang dibasahi | 316L, 2205 Baja tahan karat, C, paduan Titanium |
Lapisan bodi garpu | PTFE standar atau PFA |
Sumber Daya listrik | 24VDC, 50 mA |
Keluaran sinyal analog | 4-20 mA,0-1000Hz,RS485 Modbus RTU |
Akurasi keluaran (20℃) | ±0,1% pembacaan atau ± 0,05% FS |
Pengulangan keluaran (-40~+85℃) | ± 0,05% FS |
Koneksi proses | DIN 50 PN16 DIN 50 PN40 |
Sanitasi IDF dan RJT | |
Tingkat perlindungan | IP67 |
kerang | Paduan aluminium |
NYDE Tuning Fork Resonance Density Meter Pengoperasian Prinsip

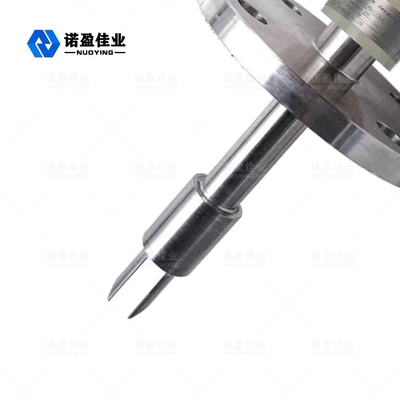

Sensor bekerja berdasarkan prinsip getaran komponen, dan bagian komponen adalah bagian garpu tala yang direndam dalam cairan terukur.Bagian garpu tala menginduksi getaran melalui perangkat piezoelektrik internal yang dipasang di ujung bawah badan garpu.Frekuensi osilasi dideteksi oleh perangkat piezoelektrik sekunder yang dipasang di ujung lain badan garpu, dan kemudian sinyal diperkuat oleh sirkuit di atas.Densitas zat cair berhubungan erat dengan frekuensi getaran ketika zat cair yang diukur mengalir.Ketika densitas cairan yang diukur berubah, frekuensi getaran saat cairan mengalir juga berubah.Melalui persamaan berikut, densitas cairan terukur dapat dihitung secara akurat.
D= K0+K1T+K2T2
D= Massa jenis yang tidak dikalibrasi dari media yang diukur (kg/m3)
T = Frekuensi getaran (μ s).
K0 , K1 , K2= konstan
Dalam proses deteksi densitas, pengukur densitas plug-in NYDE dapat secara otomatis mengkompensasi pengaruh suhu pada densitas (D) dari media yang diukur, dan tekanan tidak memiliki pengaruh signifikan terhadap densitas.
NYDE Tuning Fork Resonance Density Meter Fitur desain
Cocok untuk tangki, pipa, aliran atau pengukuran kepadatan menengah statis.Cocok untuk mengukur suhu tinggi, suhu rendah, mengandung kotoran dan medium viskositas tinggi.
Perangkat konversi elektronik berbasis mikroprosesor, pemrosesan sinyal terintegrasi, fungsi kalkulasi dan diagnostik.
Pengukuran kepadatan dan suhu cairan secara online terus menerus, presisi tinggi, lebih aman dan andal, dapat langsung digunakan untuk kontrol proses produksi.
Dapat berkomunikasi dengan PC secara langsung melalui antarmuka RS485.Pengguna dapat langsung mengonfigurasi node, mendiagnosis kesalahan, dan merekam data secara online.
Kepadatan dasar, persentase konsentrasi, persentase massa, persentase volume, dan parameter lainnya dapat dihitung saat mengukur kepadatan dan suhu.
Struktur perlindungan tekanan berlebih yang sangat baik, stabilitas suhu yang unggul, segel las penuh, desain yang kokoh dan andal.
Mudah dipasang dan digunakan, masukkan cairan dapat menampilkan bacaan.
Perawatan mudah, tidak ada pembersihan rutin.
Kalibrasi tanpa sumber referensi standar, tanpa kalibrasi laboratorium, tanpa gangguan proses.
Jenis yang secara intrinsik aman dapat digunakan di tempat berbahaya, dan jenis sanitasi dapat dipasang di tempat produksi makanan.
