Detail produk:
|
| Rentang pengukuran: | 20m，40m | Aplikasi: | Pengukuran cairan dan debu |
|---|---|---|---|
| Bahan: | 304 dan PTFE | Koneksi proses: | Ulir sekrup, Flensa (opsional), Bergelang |
| Kelas Perlindungan: | Instrumen tampilan IP67, IP67 | Suhu Operasional: | -40~260℃ |
| Keluaran sinyal: | 4-20mA, 4-20mA/HART, RS485 | Tekanan Proses: | Tekanan atmosfer, -0,1-4MPa, -1~40BAR |
| Cahaya Tinggi: | 220V AC Pemancar Level Microwave Terpandu,Pemancar Level Microwave Terpandu Busa Kabut,220V AC Guided Wave Radar |
||

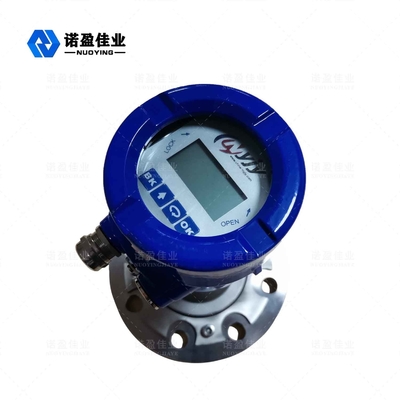

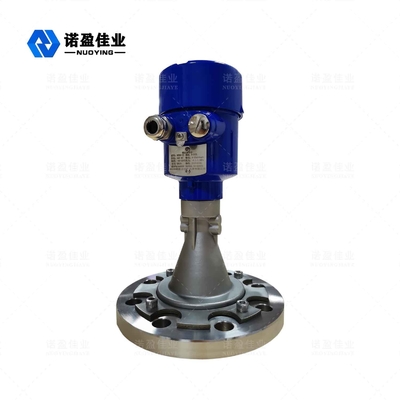

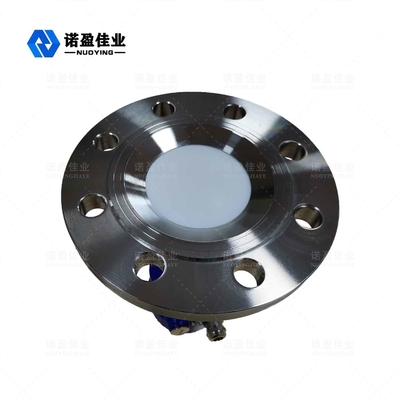

Datar NYRD-PB-D 26GHz Radar Tingkat Meter
Pengukur level radar panel datar adalah alat pengukur level radar frekuensi tinggi 26GHz dengan jarak pengukuran maksimum 40 meter.Antena lebih dioptimalkan, dan mikroprosesor cepat yang baru dapat melakukan analisis dan pemrosesan sinyal berkecepatan lebih tinggi, sehingga instrumen dapat digunakan dalam beberapa situasi kompleks seperti uap, busa, debu, kristalisasi, kondensasi, dll.
Radar Tingkat MeterParameter Teknis
| Model | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Aplikasi tipikal | Uap, kabut, busa, korosi kuat, kristalisasi, kondensasi, adhesi, dll. | ||||
| frekuensi transmisi | 26GHz | ||||
| Pengambilan sampel gema | 100 kali/dtk | ||||
| bahan antena | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Jarak | 40m | ||||
| Ketepatan | 0,05% 0,1% FS | ||||
| Pasokan daya | 24VDC (Dua-kawat, Empat-kawat), 220V AC | ||||
| Kekuatan | 3W | ||||
| Keluaran sinyal | 4...20mA/HART/RS485/Modbus... | ||||
| Suhu proses | -40～+130℃ | -40～+130℃ | -40～+260℃ | -40～+130℃ | -40～+130℃ |
| Tekanan proses | -0.1～2.0MPa | ||||
| Koneksi proses | Braket, flensa (opsional) | ||||
| Antarmuka Listrik | M20×1.5, " NPT | ||||
| Kelas perlindungan | IP 67 | ||||
| Kelas tahan ledakan | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
kan Catatan:Produkdapatdisesuaikan sesuaikepersyaratan khususdaripengguna!
Radar Tingkat MeterPengoperasian Prinsip
Antena tingkat radar memancarkan pulsa gelombang mikro sempit, yang ditransmisikan ke bawah melalui antena.Setelah pulsa menyentuh permukaan media yang diukur, itu dipantulkan kembali dan diterima oleh sistem antena lagi, dan sinyal ditransmisikan ke bagian sirkuit elektronik dan secara otomatis diubah menjadi sinyal level (karena kecepatan rambat pulsa sangat cepat, gelombang elektromagnetik mencapai target dan dipantulkan kembali ke penerima. Waktu yang dibutuhkan hampir seketika).
Seperti yang ditunjukkan gambar:
SEBUAH.Pengaturan rentang, penyesuaian rendah (4mA)B.Penyesuaian tinggi (20mA)C.Kisaran zona buta
Permukaan referensi untuk pengukuran: Permukaan bawah ulir atau permukaan penyegelan flensa.
Catatan: Saat menggunakan pewaktuan level radar, pastikan level material tertinggi tidak dapat memasuki area buta pengukuran (area yang ditunjukkan oleh C pada gambar).
Radar Tingkat MeterFitur desain
Antena berukuran kecil, mudah dipasang;radar non-kontak, tidak ada keausan dan tidak ada polusi.
Tidak terpengaruh oleh korosi, busa, uap air, perubahan suhu dan tekanan.
Sudut pancaran kecil dan energi terkonsentrasi, yang meningkatkan kemampuan gema dan membantu menghindari interferensi.
Area buta pengukuran lebih kecil, dan juga dapat mencapai hasil yang baik untuk pengukuran tangki kecil.
Rasio signal-to-noise yang tinggi untuk kinerja yang lebih baik bahkan dalam kondisi yang berfluktuasi.
